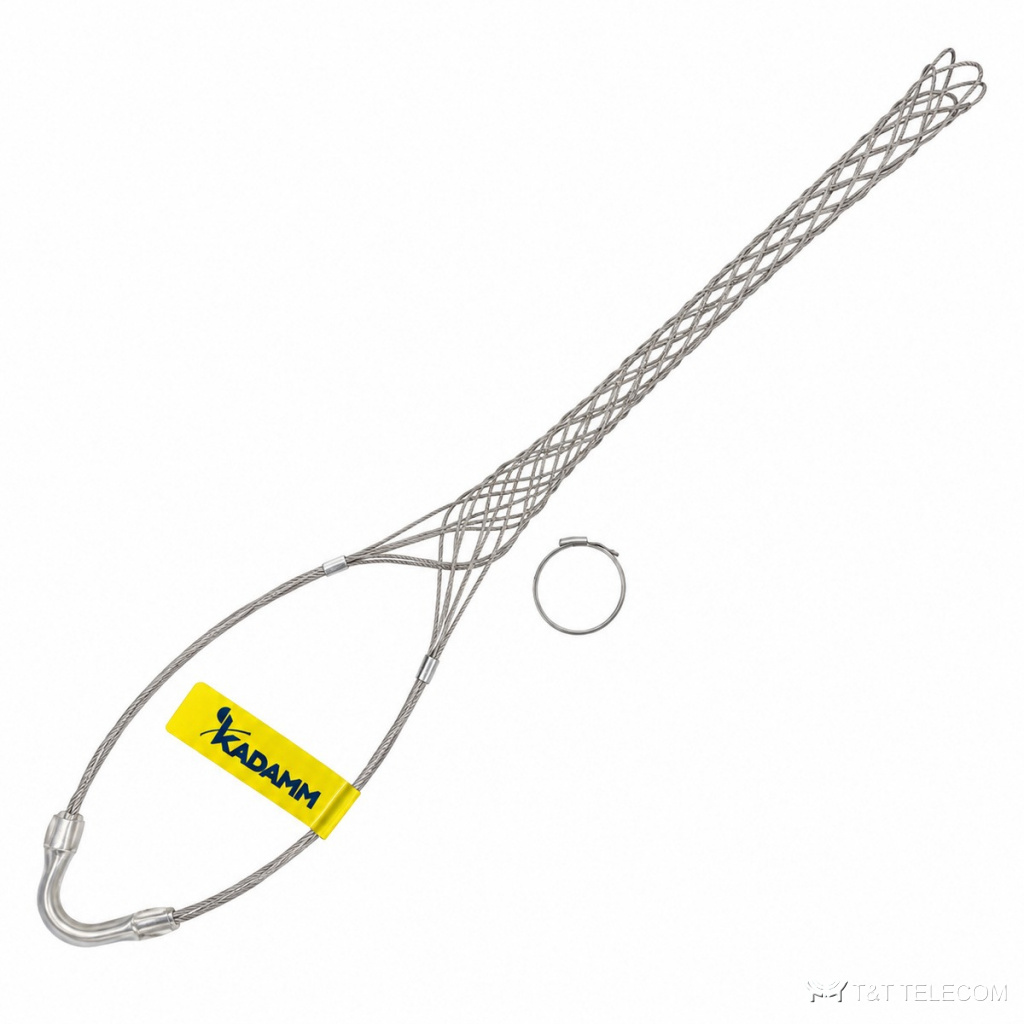

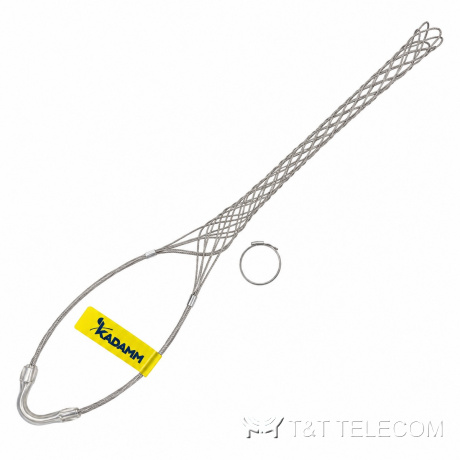

Чулки для подъёма и подвеса фидера KADAMM ЧП, кабели Ø13–101 мм и фидеры 1/4"–2-1/4"

Чулки для подъёма и подвеса фидера KADAMM ЧП, кабели Ø13–101 мм и фидеры 1/4"–2-1/4"
Адаптеры, ленты и стяжки для креплений
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: крепления и монтаж АФУKADAMM ЧП — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Чулки для подъёма и подвеса фидера KADAMM ЧП — серия из 43 исполнений, кабели Ø13–101 мм и фидеры 1/4"–2-1/4".

KADAMM ЧП — монтажная мелочь, без которой крепления не встанут: переход на трубу или уголок, стяжка пучка, закрытие торца. Изделия KADAMM ЧП заказывают вместе с основными креплениями, когда на объекте нет готовых точек установки.

Что входит в серию ЧП

Примеры исполнений KADAMM ЧП: чулок кабельный для подъёма фидера 1-1/4", сплошного плетения, нержавеющая сталь; чулок кабельный для подъёма фидера 1-1/4", шнуруемый (разъёмный), нержавеющая сталь; чулок кабельный для подъёма фидера 1-5/8", сплошного плетения, нержавеющая сталь. Масса одного исполнения ЧП — от 0,02 до 0,52 кг брутто.

Материалы и условия работы

У серии KADAMM ЧП: материал — нержавеющая сталь.

Характеристики KADAMM ЧП

ПараметрЗначение
Шаг установки, макс., м60,96
Материал сеткинержавеющая сталь
Опорная скобав комплекте (у части исполнений)

Исполнения KADAMM ЧП

АртикулИсполнениеДиапазон диаметров кабеляДлина сеткиДлина петлиРабочая нагрузка, кгсРазрывное усилие, кгсМасса брутто, кг
KADAMM ЧП-1.1/4Чулок кабельный для подъёма фидера 1-1/4", сплошного плетения, нержавеющая сталь39,1-42,4 мм609,6 мм254,0 мм362,8 (запас прочности 5)1814,30,17
KADAMM ЧП-1.1/4-ШЧулок кабельный для подъёма фидера 1-1/4", шнуруемый (разъёмный), нержавеющая сталь39,1-42,4 мм635,0 мм228,6 мм363,0 (запас прочности 5)1814,40,19
KADAMM ЧП-1.5/8Чулок кабельный для подъёма фидера 1-5/8", сплошного плетения, нержавеющая сталь50,3-51,8 мм685,8 мм304,8 мм617,0 (запас прочности 5)3084,50,27
KADAMM ЧП-1.5/8-ШЧулок кабельный для подъёма фидера 1-5/8", шнуруемый (разъёмный), нержавеющая сталь50,3-51,8 мм685,8 мм304,8мм363 (запас прочности 5)18140,22
KADAMM ЧП-1/2Чулок кабельный для подъёма фидера 1/2", сплошного плетения, нержавеющая сталь—254,0 мм177,8 мм145,1 (запас прочности 5)725,70,07
KADAMM ЧП-1/2-ШЧулок кабельный для подъёма фидера 1/2", шнуруемый (разъёмный), нержавеющая сталь11,4-16,0 мм254,0 мм177,8 мм127,0 (запас прочности 5)635,00,06
KADAMM ЧП-1/2Р2Чулок кабельный для подъёма фидера 1/2", сплошного плетения, нержавеющая сталь—254,0 мм177,8 мм199,5 (запас прочности 5)997,90,07
KADAMM ЧП-1/4Чулок кабельный для подъёма фидера 1/4", сплошного плетения, нержавеющая сталь6,1-9,9 мм152,4 мм152,4 мм22,6 (запас прочности 5)113,30,02
KADAMM ЧП-1/4-ШЧулок кабельный для подъёма фидера 1/4", шнуруемый (разъёмный), нержавеющая сталь6,1-9,9 мм152,4 мм152,4 мм25,4 (запас прочности 5)127,00,03
KADAMM ЧП-13-16Чулок кабельный для подъёма фидера 13–16 мм, сплошного плетения, нержавеющая сталь12,7-15,7 мм279,4 мм177,8 мм145,1 (запас прочности 5)725,70,07
KADAMM ЧП-16-19Чулок кабельный для подъёма фидера 16–19 мм, сплошного плетения, нержавеющая сталь15,7-19,0 мм279,4 мм203,2 мм186,9 (запас прочности 5)934,40,081
KADAMM ЧП-16-19Р2Чулок кабельный для подъёма фидера 16–19 мм, сплошного плетения, нержавеющая сталь15,7-18,8 мм254,0 мм304,8мм190 (запас прочности 5)9520,15
KADAMM ЧП-19-21Чулок кабельный для подъёма фидера 19–21 мм, сплошного плетения, нержавеющая сталь19,0-21,0 мм254,0 мм304,8 мм218,0 (запас прочности 5)1088,60,1
KADAMM ЧП-19-25Чулок кабельный для подъёма фидера 19–25 мм, сплошного плетения, нержавеющая сталь19,1-25,4 мм355,6 мм203,2 мм217,7 (запас прочности 5)1088,60,082
KADAMM ЧП-19-25Р2Чулок кабельный для подъёма фидера 19.0–25.4 мм, сплошного плетения, нержавеющая сталь19,0-25,4 мм355,6 мм203,2мм199 (запас прочности 5)9970,17
KADAMM ЧП-2.1/4Чулок кабельный для подъёма фидера 2-1/4", сплошного плетения, нержавеющая сталь59,7-59,9 мм685,8 мм508,0мм662 (запас прочности 5)33110,50
KADAMM ЧП-23-28-ШЧулок кабельный для подъёма фидера 23–28 мм, шнуруемый (разъёмный), нержавеющая сталь23,1-27,9 мм431,0 мм330,2 мм272,0 (запас прочности 5)1360,70,17
KADAMM ЧП-24-27Чулок кабельный для подъёма фидера 24–27 мм, сплошного плетения, нержавеющая сталь23,9-27,4 мм431,8 мм330,2мм272 (запас прочности 5)13600,17
KADAMM ЧП-25-31Чулок кабельный для подъёма фидера 25–31 мм, сплошного плетения, нержавеющая сталь25,4-31,5 мм381,0 мм228,6 мм362,9 (запас прочности 5)1814,40,122
KADAMM ЧП-3/8Чулок кабельный для подъёма фидера 3/8", сплошного плетения, нержавеющая сталь10,2-11,9 мм152,4 мм152,4 мм45,3 (запас прочности 5)226,70,03
KADAMM ЧП-3/8-ШЧулок кабельный для подъёма фидера 3/8", шнуруемый (разъёмный), нержавеющая сталь10,2-11,9 мм152,4 мм152,4 мм43,5 (запас прочности 5)217,70,03
KADAMM ЧП-30-35Чулок кабельный для подъёма фидера 30–35 мм, сплошного плетения, нержавеющая сталь30,5-35,0 мм609,6 мм254,0мм363 (запас прочности 5)18140,17
KADAMM ЧП-32-38Чулок кабельный для подъёма фидера 32–38 мм, сплошного плетения, нержавеющая сталь31,8-37,8 мм406,4 мм254,0 мм362,8 (запас прочности 5)1814,30,15
KADAMM ЧП-32-38-ШЧулок кабельный для подъёма фидера 32–38 мм, шнуруемый (разъёмный), нержавеющая сталь31,8-37,8 мм609,6 мм254,0мм363 (запас прочности 5)18140,17
KADAMM ЧП-32-38Р2Чулок кабельный для подъёма фидера 32–38 мм, сплошного плетения, нержавеющая сталь31,8-37,8 мм609,6 мм254,0мм363 (запас прочности 5)18140,17
KADAMM ЧП-32-38Р3Чулок кабельный для подъёма фидера 32–38 мм, сплошного плетения, нержавеющая сталь31,8-37,8 мм406,4 мм254,0 мм362,9 (запас прочности 5)1814,40,150
KADAMM ЧП-35-40Чулок кабельный для подъёма фидера 35–40 мм, сплошного плетения, нержавеющая сталь35,0-40,0 мм609,6 мм254,0 мм362,8 (запас прочности 5)1814,30,21
KADAMM ЧП-35-42Чулок кабельный для подъёма фидера 35–42 мм, сплошного плетения, нержавеющая сталь35,0-42,0 мм609,6 мм254,0 мм299,4 (запас прочности 5)1451,50,17
KADAMM ЧП-35-46-ШЧулок кабельный для подъёма фидера 35–46 мм, шнуруемый (разъёмный), нержавеющая сталь35,0-46,0 мм635,0 мм230,0 мм362,8 (запас прочности 5)1814,30,21
KADAMM ЧП-37Чулок кабельный для подъёма фидера 37 мм, сплошного плетения, нержавеющая сталь37,1 мм609,6 мм254,0 мм344,7 (запас прочности 5)1723,60,19
KADAMM ЧП-38-44Чулок кабельный для подъёма фидера 38–44 мм, сплошного плетения, нержавеющая сталь38,1-44,2 мм609,6 мм254,0 мм362,9 (запас прочности 5)1814,40,161
KADAMM ЧП-44-51Чулок кабельный для подъёма фидера 44–51 мм, сплошного плетения, нержавеющая сталь44,0-50,0 мм685,8 мм304,8 мм435,4 (запас прочности 5)2177,20,21
KADAMM ЧП-44-51Р2Чулок кабельный для подъёма фидера 44–51 мм, сплошного плетения, нержавеющая сталь44,2-50,5 мм685,8 мм304,8 мм362,9 (запас прочности 5)1814,40,24
KADAMM ЧП-46Чулок кабельный для подъёма фидера 46 мм, сплошного плетения, нержавеющая сталь45,7 мм609,6 мм254,0 мм508,0 (запас прочности 5)2540,10,23
KADAMM ЧП-5/8Чулок кабельный для подъёма фидера 5/8", сплошного плетения, нержавеющая сталь21,3-22,6 мм254,0 мм304,8 мм217,7 (запас прочности 5)1088,60,08
KADAMM ЧП-5/8-ШЧулок кабельный для подъёма фидера 5/8", шнуруемый (разъёмный), нержавеющая сталь21,3-22,6 мм457,2 мм203,2 мм236,0 (запас прочности 5)1179,40,09
KADAMM ЧП-5/8-ШР2Чулок кабельный для подъёма фидера 5/8", шнуруемый (разъёмный), нержавеющая сталь21,3-22,6 мм431,8 мм203,2 мм245 (запас прочности 5)12240,10
KADAMM ЧП-51-63Чулок кабельный для подъёма фидера 51–63 мм, сплошного плетения, нержавеющая сталь50,8-63,2 мм685,8 мм508,0мм526 (запас прочности 5)26300,50
KADAMM ЧП-7/8Чулок кабельный для подъёма фидера 7/8", сплошного плетения, нержавеющая сталь27,4-30,5 мм431,8 мм330,2 мм362,8 (запас прочности 5)1814,30,14
KADAMM ЧП-7/8-ШЧулок кабельный для подъёма фидера 7/8", шнуруемый (разъёмный), нержавеющая сталь27,4-32,0 мм431,0 мм330,0 мм362,8 (запас прочности 5)1814,30,18
KADAMM ЧП-76-76-ШЧулок кабельный для подъёма фидера 76–76 мм, шнуруемый (разъёмный), нержавеющая сталь75,9-76,6 мм—457,2мм662 (запас прочности 5)33110,45
KADAMM ЧП-76-89Чулок кабельный для подъёма фидера 76–89 мм, сплошного плетения, нержавеющая сталь76,2-88,6 мм660,4 мм533,4мм662 (запас прочности 5)33110,52
KADAMM ЧП-89-101-ШЧулок кабельный для подъёма фидера 89–101 мм, шнуруемый (разъёмный), нержавеющая сталь88,9-101,3 мм965,2 мм508,0 мм589 (запас прочности 5)29480,10

Как выбрать исполнение ЧП

  • Размер изделия KADAMM ЧП сверяют с диаметром трубы или шириной полки уголка на объекте.
  • Для уличного монтажа берут исполнения KADAMM ЧП из нержавеющей стали или с защитным покрытием.
  • В заявке указывайте полный артикул строки таблицы, например KADAMM ЧП-1.1/4.

К странице KADAMM ЧП приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
