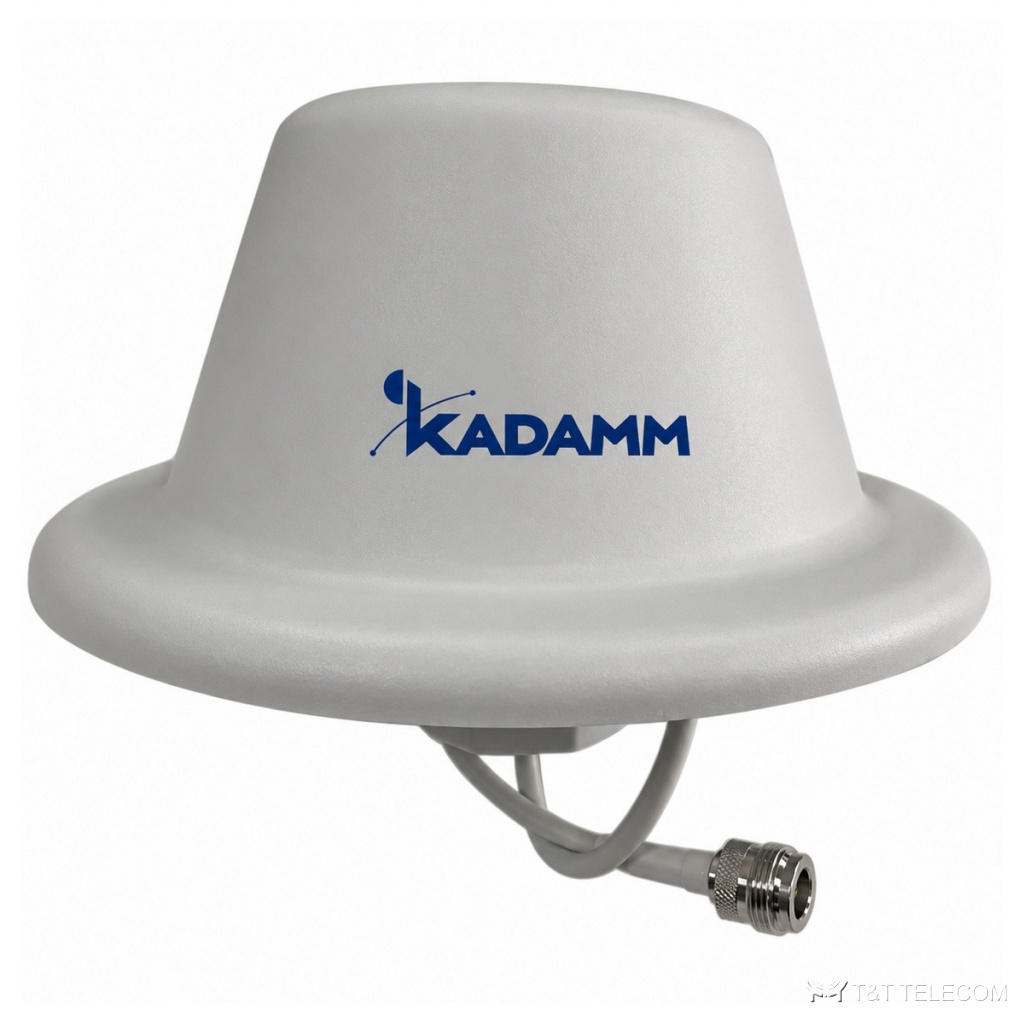

KADAMM I-ATO-350/960-S — потолочные всенаправленные антенны 350–960 МГц: 1,5–2,2 дБи, 2 моделей

KADAMM I-ATO-350/960-S — потолочные всенаправленные антенны 350–960 МГц: 1,5–2,2 дБи, 2 моделей
Внутренние потолочные антенны УКВ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM I-ATO-350/960-S — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM I-ATO-350/960-S: потолочные всенаправленные антенны. Назначение и состав I-ATO-350/960-S описаны ниже; исполнение подбираем под задачу объекта. Коротко о I-ATO-350/960-S: полоса 350–960 МГц; усиление 1,5–2,2 дБи; поляризация по модели; мощность до 50 Вт.

Как устроена I-ATO-350/960-S

I-ATO-350/960-S крепят к потолку: антенна светит вниз и в стороны, под ней образуется «купол» покрытия радиусом в несколько метров — так закрывают помещение, коридор, холл. Рабочая полоса I-ATO-350/960-S — 350–960 МГц (по модели — см. таблицу), в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.

Усиление I-ATO-350/960-S — 1,5–2,2 дБи (по модели). Пассивная интермодуляция I-ATO-350/960-S — не более −140 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН I-ATO-350/960-S — по модели — см. таблицу. Допустимая мощность на вход I-ATO-350/960-S — 50 Вт. Разъёмы I-ATO-350/960-S: N.

Конструкция I-ATO-350/960-S: габариты по модели — см. таблицу; масса по модели — см. таблицу; работает при по модели — см. таблицу.

Область применения

  • Через I-ATO-350/960-S работают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
  • Объекты, где нужно это оборудование в тракте — I-ATO-350/960-S.
  • Для I-ATO-350/960-S: офисы, торговые центры, гостиницы, больницы, паркинги.
  • Для I-ATO-350/960-S: распределённые системы покрытия этажей.

Технические характеристики

ПараметрЗначение
Диапазон частот350–960 МГц (по модели — см. таблицу)
Коэффициент усиления1,5–2,2 дБи (по модели)
Поляризацияпо модели
Число портов1 порт
КСВНпо модели — см. таблицу
Максимальная мощность на порт50 Вт
Волновое сопротивление50 Ом
Интермодуляция PIM3≤−140

Исполнения

АртикулДиапазон, МГцУсиление, дБиПортовПоляризацияДН Г / ВМощность, ВтРазъёмГабариты, ммМассаТемператураКСВН
KADAMM I-ATO2-350/960S350–806 / 806–9601,5±0,5 / 2,2±0,51линейнаяуточняйте у менеджера50N (розетка)Ø260×180,3−55…+60 °C≤2,3
KADAMM I-ATO2-350/960S-2350–520 / 520–9600,5±0,5 / 1,5±0,51вертикальная— / 100 / 8050N (розетка)Ø185×850,20−40…+55 °C≤2,5

Механика и условия эксплуатации

ПараметрЗначение
РазъёмN (розетка)
Габаритыпо модели — см. таблицу
Массапо модели — см. таблицу
Креплениеуточняйте у менеджера
Рабочая температурапо модели — см. таблицу

На что смотреть при выборе

  • Сверьте частоты своей сети с полосой I-ATO-350/960-S — 350–960 МГц.
  • Коэффициент усиления I-ATO-350/960-S — 1,5–2,2 дБи; больше усиление — уже луч.
  • Габариты и масса I-ATO-350/960-S: по модели — см. таблицу.
  • Если на I-ATO-350/960-S работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −140 дБн), иначе выигрыш теряется.

Поставка и документы

Подберём KADAMM I-ATO-350/960-S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Что даёт интермодуляция не более −140 дБн?
Чем ниже это значение у I-ATO-350/960-S, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.

Какое усиление у I-ATO-350/960-S?
1,5–2,2 дБи.

Что нужно для подбора I-ATO-350/960-S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATO-350/960-S.

Какие частоты поддерживает I-ATO-350/960-S?
Рабочая полоса I-ATO-350/960-S — 350–960 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
