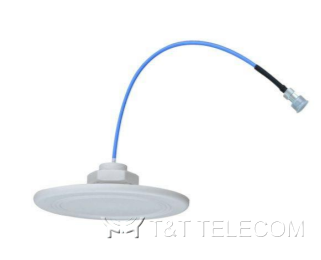

AO-6938V35S02 Внутренняя всенаправленная потолочная антенна 698-3800 МГц 3-5 дБи
Всенаправленные потолочные антенны DAS
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AO-6938V35S02 — внутренняя всенаправленная потолочная антенна для систем DAS в диапазонах 698–960, 1710–2700 и 3300–3800 МГц. Усиление 3/4/5 dBi, IM3 ≤ −150 dBc, применение в сетях 2G/3G/4G/5G. Сверхнизкий профиль (Ø179 × 8 мм) и вес всего 0,22 кг.
Особенности
- Внутренняя потолочная всенаправленная антенна
- Применение: 2G / 3G / 4G / 5G
- Сверхнизкопрофильная, лёгкая и простая в установке
- Пигтейл с разъёмом 4.3-10 «мама» или N «мама»
- Крепится непосредственно к потолочной плитке
Электрические характеристики
| Наименование | AO-6938V35S02 | ||
| Рабочий диапазон частот (МГц) | 698-960 | 1710-2700 | 3300-3800 |
| Поляризация | Линейная, горизонтальная | ||
| Коэффициент усиления (dBi) | 3 | 4 | 5 |
| Ширина диаграммы направленности в горизонтальной плоскости | 360° (круговая) | ||
| Импеданс | 50 | ||
| КСВН | ≤1.5 | ≤1.5 | ≤1.5 |
| Интермодуляционные искажения IM3 (несущая 2×43 dBm) | ≤-150 dBc | ≤-150 dBc | ≤-150 dBc |
| Макс. мощность на входе при 50°C | 50 | ||
| Молниезащита | Антенна полностью заземлена по постоянному току | ||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъем | N Female или 4.3-10 Female |
| Длина кабеля, см (дюйм) | 30 (11.8) |
| Положение разъема | На оборотной стороне |
| Размеры, мм (дюйм) | Ø179 x 8 (7.05 x 0.3) |
| Вес антенны, не более, кг | 0.22 |
| Материал обтекателя | ABS (устойчив к УФ излучению) |
| Цвет обтекателя | Белый (RAL 9003) |
| Влажность (%) | 5...95 |
| Рабочая температура, °C (°F) | от -40 до +60 (-40 до +140) |
| Применение | В помещении |
| Монтаж | Фиксируется гайкой |
Документация
- DATASHEET 642.23 КБ
