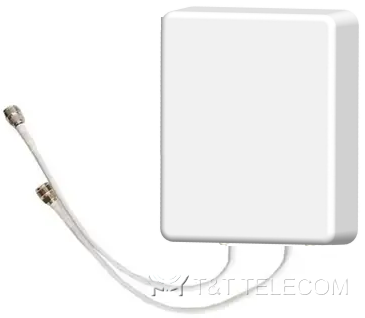

I-ATP7-698/6000M (20202721) Антенна направленная внутренняя Xpol MIMO 698-6000МГц
Направленные внутренние панельные антенны операторского класса 698-6000 МГц
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP7-698/6000M (артикул 20202721) — настенная панельная направленная антенна MIMO операторского класса с поляризацией ±45° (Xpol) для диапазонов 698–960, 1710–2700, 3300–4000 и 4800–6000 МГц. Усиление 6/7/8/8 dBi, ширина ДН 85°/70°/75°/50°, PIM −153 dBc. Разъёмы 2× 4.3-10 Female (опционально 2× N-Female), монтажный комплект в поставке.
Электрические характеристики
| Рабочий диапазон частот, МГц | 698 – 960 | 1710 – 2700 | 3300 – 4000 | 4800 – 6000 |
| Поляризация | ±45° (Xpol) | |||
| Коэффициент усиления (dBi) | 6 | 7 | 8 | 8 |
| Ширина диаграммы направленности в горизонтальной плоскости | 85 | 70 | 75 | 50 |
| Ширина диаграммы направленности в вертикальной плоскости | 75 | 60 | 80 | 35 |
| Коэффициент подавления обратного излучения (F/B) (dB) | 15 | 20 | 25 | 18 |
| Изоляция (dB) | ≥20 | ≥20 | ≥20 | ≥25 |
| Импеданс | 50 Ом | |||
| КСВН | ≤1.8 | ≤2.2 | ||
| Интермодуляционные искажения IM3 (несущая 2×43 dBm) | -153dBc | -153dBc | -153dBc | — |
| Макс. мощность на вход | 50 Вт | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъемы | 2x 4.3-10 Female (опционально 2x N-Female) |
| Длина кабеля | 30 см |
| Размеры антенны, мм (дюйм) | 306 x 250 x 86 (12.0 x 19.8 x 13.4) |
| Вес антенны, кг (фунт) | ≤1.5 (3.31) |
| Материал обтекателя | ABS |
| Цвет обтекателя | белый (RAL 9003) |
| Рабочая температура, °C (°F) | от -40 до 60 (от -40 до 140) |
| Применение | внутреннее |
| Монтаж | на стену |
| Монтажный комплект | в комплекте |
Документация
- DATASHEET 236.31 КБ
