I-ATP8-698/4000M Антенна направленная внутренняя MIMO 698-4000 МГц
Антенны направленные панельные внутренние 698-3800 МГц — MIMO
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

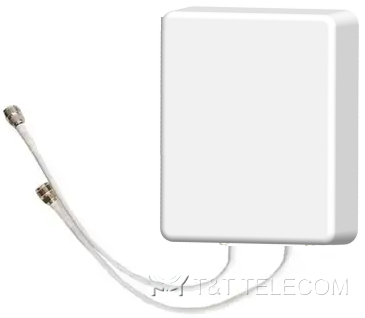

KADAMM I-ATP8-698/4000M (артикул 20202731) — панельная направленная внутренняя антенна MIMO 2x2 операторского класса для диапазонов 698–960, 1710–2200, 2200–2700 и 3300–4000 МГц. Поляризация ±45° (Xpol), усиление 7/7/8/9 dBi, ширина ДН 90°/80°/75°/55°, PIM −153 dBc. Разъёмы 2× 4.3-10 Female (опционально 2× N-Female), монтажный комплект для установки на стену входит в поставку.
Электрические характеристики
| Рабочий диапазон частот, МГц | 698 – 960 | 1710 – 2200 | 2200 – 2700 | 3300 – 4000 |
| Поляризация | ±45° (Xpol) | |||
| Коэффициент усиления, dBi | 7 | 7 | 8 | 9 |
| Ширина диаграммы направленности в горизонтальной плоскости | 90° | 80° | 75° | 55° |
| Ширина диаграммы направленности в вертикальной плоскости | 75° | 80° | 70° | 50° |
| Коэффициент подавления обратного излучения (F/B), dB | 15 | 20 | 20 | 25 |
| Изоляция, dB | ≥20 | ≥20 | ≥20 | ≥20 |
| КСВН | ≤2.0 | ≤1.8 | ≤1.8 | ≤1.8 |
| Интермодуляционные искажения IM3 (несущая 2×43 dBm) | -153dBc | -153dBc | -153dBc | -153dBc |
| Импеданс | 50 Ом | |||
| Макс. мощность на входе при 50°C | 50 Вт | |||
| Молниезащита | Антенна полностью заземлена по постоянному току | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъемы | 2x 4.3-10 Female (опционально 2x N-Female) |
| Длина кабеля | 30 см |
| Размеры антенны, мм (дюйм) | 306 x 250 x 86 (12.0 x 19.8 x 13.4) |
| Вес антенны, кг (фунт) | ≤1.5 (3.31) |
| Материал обтекателя | ABS |
| Цвет обтекателя | белый (RAL 9003) |
| Рабочая температура, °C (°F) | от -40 до 60 (от -40 до 140) |
| Применение | внутреннее |
| Монтаж | на стену |
| Монтажный комплект | в комплекте |
Альтернативное название: I-ATP8-698-4000M. Применяется в системах покрытия сигнала сотовой связи внутри зданий (DAS).
Документация
- DATASHEET 145.3 КБ
