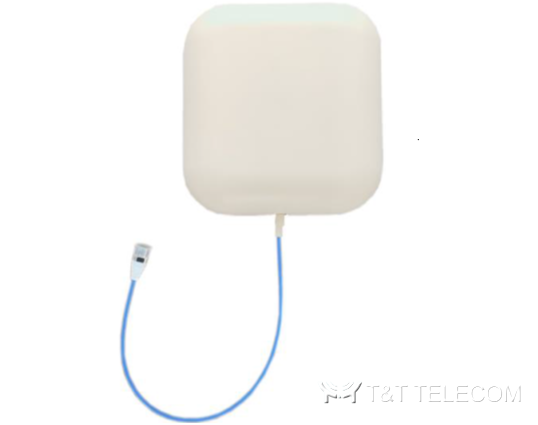

I-ATP7-698/4000A Антенна indoor панельная направленная 698-4000 МГц
Антенны направленные панельные внутренние 698-3800 МГц — SISO
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP7-698/4000A (код 10202312) — внутренняя панельная направленная антенна SISO для диапазона 698–4000 МГц (698–806, 806–960, 1710–2170, 2200–2700 и 3400–4000 МГц). Вертикальная поляризация, усиление 5–8,5 dBi, PIM −153 dBc во всех поддиапазонах, допустимая мощность 100 Вт. Компактный корпус 180×170×60 мм для настенного монтажа.
Электрические характеристики
| Наименование | I-ATP7-698/4000A (код 10202312) | ||||
| Рабочий диапазон частот (МГц) | 698-806 | 806-960 | 1710-2170 | 2200-2700 | 3400-4000 |
| Поляризация | Вертикальная | ||||
| Коэффициент усиления (dBi) | 5±0.5 | 6±0.5 | 7±0.5 | 7.5±0.5 | 8.5±0.5 |
| Ширина диаграммы направленности в горизонтальной плоскости | 80° | 80° | 65° | 60° | 55° |
| Ширина диаграммы направленности в вертикальной плоскости | 73° | 70° | 60° | 60° | 30° |
| Коэффициент подавления обратного излучения (F/B) (dB) | 5 | 8 | 10 | 15 | 10 |
| КСВН | ≤1.8 | ≤1.8 | ≤1.8 | ≤1.8 | ≤1.8 |
| Интермодуляционные искажения IM3 (несущая 2×43 dBm) | ≤-153dBc | ≤-153dBc | ≤-153dBc | ≤-153dBc | ≤-153dBc |
| Импеданс | 50 Ом | ||||
| Макс. мощность на входе при 50°C | 100 Вт | ||||
| Молниезащита | Антенна полностью заземлена по постоянному току | ||||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъем | 4.3-10 Female или N female |
| Положение разъема | Низ |
| Размеры, мм (дюйм) | 180 x 170 x 60 (7.0 x 6.7 x 2.4) |
| Вес антенны, кг (фунт) | 0.40 (0.9) |
| Материал обтекателя | ABS |
| Цвет обтекателя | Белый |
| Рабочая температура, °C (°F) | от -40 до +70 (от -40 до +158) |
| Применение | внутри помещений |
| Монтаж | настенное |
Информация для заказа
Пример записи для заказа: I-ATP7-698/4000A (10202312) — антенна внутренняя панельная направленная, PIM −153, 4.3-10 Female; или I-ATP7-698-4000A (10202312).
Документация
- DATASHEET 218.35 КБ
