I-ATP8-698-2700M Антенна направленная внутренняя MIMO 698-2700 МГц

Name: I-ATP8-698-2700M Антенна направленная внутренняя MIMO 698-2700 МГц
Brand: KADAMM

Направленные внутренние панельные антенны 698-2700 МГц — MIMO

ПроизводительKADAMM

Ценапо запросу

DATASHEET

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

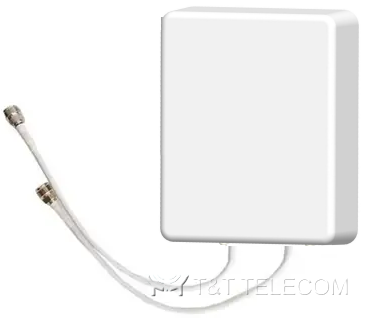

KADAMM I-ATP8-698/2700M (артикул 20202741) — панельная направленная внутренняя антенна MIMO 2x2 операторского класса для диапазонов 698–960, 1710–2200 и 2200–2700 МГц. Поляризация ±45° (Xpol), усиление 7/7/8 dBi, ширина ДН 90°/80°/75°, PIM −153 dBc. Разъёмы 2× 4.3-10 Female (опционально 2× N-Female), монтажный комплект для установки на стену входит в поставку.

Электрические характеристики

Рабочий диапазон частот, МГц	698 – 960	1710 – 2200	2200 – 2700
Поляризация	±45° (Xpol)
Коэффициент усиления, dBi	7	7	8
Ширина диаграммы направленности в горизонтальной плоскости	90°	80°	75°
Ширина диаграммы направленности в вертикальной плоскости	75°	80°	70°
Коэффициент подавления обратного излучения (F/B), dB	15	20	20
Изоляция, dB	≥20	≥20	≥20
КСВН	≤2.0	≤1.8	≤1.8
Интермодуляционные искажения IM3 (несущая 2×43 dBm)	-153dBc	-153dBc	-153dBc
Импеданс	50 Ом
Макс. мощность на входе при 50°C	50 Вт
Молниезащита	Антенна полностью заземлена по постоянному току

Механические характеристики

Параметр	Значение
Разъемы	2x 4.3-10 Female (опционально 2x N-Female)
Длина кабеля	30 см
Размеры антенны, мм (дюйм)	306 x 250 x 86 (12.0 x 19.8 x 13.4)
Вес антенны, кг (фунт)	≤1.5 (3.31)
Материал обтекателя	ABS
Цвет обтекателя	белый (RAL 9003)
Рабочая температура, °C (°F)	от -40 до 60 (от -40 до 140)
Применение	внутреннее
Монтаж	на стену
Монтажный комплект	в комплекте

Альтернативное название: I-ATP8-698-2700M.

Документация

Техническое описание I-ATP8-698/2700M (PDF)

← Назад в раздел

Модель	I-ATP8-698/2700M
Артикул	20202741
