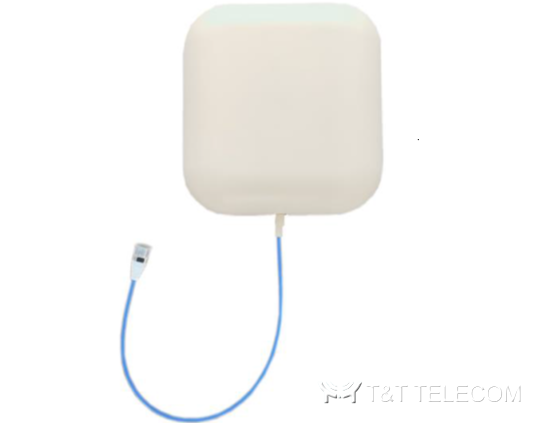

I-ATP7-698/2700A Антенна indoor панельная направленная 698-2700 МГц
Направленные внутренние панельные антенны операторского класса 698-2700 МГц
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP7-698/2700A (код 10202313) — внутренняя панельная направленная антенна операторского класса для диапазонов 698–960 и 1710–2700 МГц. Вертикальная поляризация, усиление 5–7,5 dBi, PIM −153 dBc во всех поддиапазонах, допустимая мощность 100 Вт. Компактный корпус 180×170×60 мм для настенного монтажа.
Электрические характеристики
| Наименование | I-ATP7-698/2700A (код 10202313) | |||
| Рабочий диапазон частот (МГц) | 698-806 | 806-960 | 1710-2170 | 2200-2700 |
| Поляризация | Вертикальная | |||
| Коэффициент усиления (dBi) | 5±0.5 | 6±0.5 | 7±0.5 | 7.5±0.5 |
| Ширина диаграммы направленности в горизонтальной плоскости | 80° | 80° | 65° | 60° |
| Ширина диаграммы направленности в вертикальной плоскости | 73° | 70° | 60° | 60° |
| Коэффициент подавления обратного излучения (F/B) (dB) | 5 | 8 | 10 | 15 |
| КСВН | ≤1.8 | ≤1.8 | ≤1.8 | ≤1.8 |
| Интермодуляционные искажения IM3 (несущая 2×43 dBm) | ≤-153dBc | ≤-153dBc | ≤-153dBc | ≤-153dBc |
| Импеданс | 50 Ом | |||
| Макс. мощность на входе при 50°C | 100 Вт | |||
| Молниезащита | Антенна полностью заземлена по постоянному току | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъем | 4.3-10 Female или N female |
| Положение разъема | Низ |
| Размеры, мм (дюйм) | 180 x 170 x 60 (7.0 x 6.7 x 2.4) |
| Вес антенны, кг (фунт) | 0.40 (0.9) |
| Материал обтекателя | ABS |
| Цвет обтекателя | Белый |
| Рабочая температура, °C (°F) | от -40 до +70 (от -40 до +158) |
| Применение | внутри помещений |
| Монтаж | настенное |
Информация для заказа
Пример записи для заказа: I-ATP7-698/2700A (10202313) — антенна внутренняя панельная направленная 698–960/1710–2700 МГц, PIM −153, 4.3-10 Female; или I-ATP7-698-2700A (10202313).
Документация
- DATASHEET 197.89 КБ
