I-ATO5-698/3800S Антенна всенаправленная внутренняя Linear H-pol 698-3800 МГц
Всенаправленные SISO антенны 698-3800 МГц
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

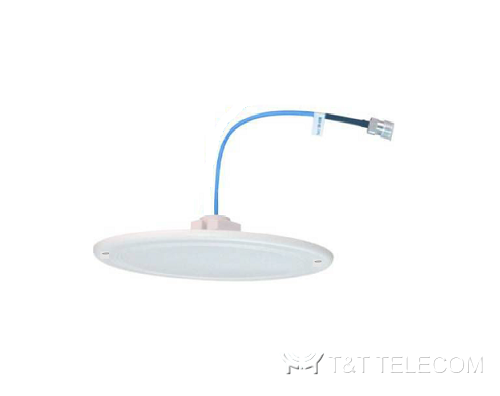

KADAMM I-ATO5-698/3800S (артикул 10201338) — антенна всенаправленная внутренняя SISO для крепления к потолку, диапазоны 698–960, 1710–2700 и 3300–3800 МГц. Линейная горизонтальная поляризация, усиление 4/6/7 dBi, PIM −153 dBc во всех диапазонах. Корпус Ø300 × 13 мм, разъём N Female или 4.3-10 Female.
Электрические характеристики
| Наименование (артикул) | I-ATO5-698/3800S (10201338) | ||
| Рабочий диапазон частот (МГц) | 698-960 | 1710-2700 | 3300-3800 |
| Поляризация | Линейная, горизонтальная | ||
| Коэффициент усиления (dBi) | 4 | 6 | 7 |
| Ширина диаграммы направленности в горизонтальной плоскости | 360° (круговая) | ||
| Ширина диаграммы направленности в вертикальной плоскости | 90° | 80° | 50° |
| Импеданс | 50 | ||
| КСВН | ≤1.5 | ≤1.5 | ≤1.5 |
| Интермодуляционные искажения IM3 (несущая 2×43 dBm) | ≤-153 dBc | ≤-153 dBc | ≤-153 dBc |
| Макс. мощность на входе при 50°C | 50 | ||
| Молниезащита | Антенна полностью заземлена по постоянному току | ||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъем | N Female или 4.3-10 Female |
| Длина кабеля, см (дюйм) | 30 (11.8) |
| Положение разъема | На оборотной стороне |
| Размеры, мм (дюйм) | Ø300 x 13 (11.8 x 0.5 ) |
| Вес антенны, кг (фунт) | ≤0.35 |
| Материал обтекателя | ABS |
| Цвет обтекателя | Белый (RAL 9003) |
| Влажность (%) | 5...95 |
| Рабочая температура, °C (°F) | от -40 до +60 (-40 до +140) |
| Применение | В помещении |
| Монтаж | Фиксируется гайкой и/или с помощью саморезов (2 шт.) |
Информация для заказа
Пример записи для заказа: внутренняя потолочная антенна 698–960 МГц / 1710–2700 МГц / 3300–3800 МГц, I-ATO5-698/3800S (артикул 10201338). Альтернативное название: I-ATO5-698-3800S.
