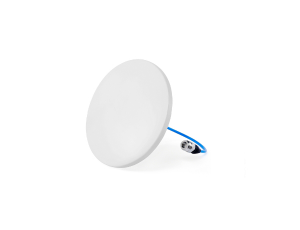

I-ATO5-698/3800A Антенна всенаправленная внутренняя VPol 698-3800 МГц
Всенаправленные SISO антенны 698-3800 МГц
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATO5-698/3800A — антенна всенаправленная внутренняя SISO для потолочного монтажа в диапазоне 698–3800 МГц (698–960, 1427–2700 и 3400–3800 МГц). Вертикальная поляризация, усиление от 1,8 до 4 dBi, PIM ≤ −145 dBc, допустимая мощность 100 Вт. Компактный корпус Ø160 × 18 мм, разъём 4.3-10 Female.
Электрические характеристики
| Рабочий диапазон частот (МГц) | 698-806 | 806-960 | 1427-1710 | 1710-2700 | 3400-3800 |
| Поляризация | Вертикальная | ||||
| Коэффициент усиления (dBi) | 1.8±0.5 | 2.0±0.5 | 3.0±1.0 | 3.0±1.0 | 4.0±1.0 |
| Ширина диаграммы направленности в горизонтальной плоскости | 360° (круговая) | ||||
| Ширина диаграммы направленности в вертикальной плоскости | 90 | 70 | 70 | 35 | 35 |
| КСВН | ≤1.8 | <1.5 | ≤1.8 | ≤1.5 | ≤1.8 |
| Интермодуляционные искажения PIM (несущая 2×43 dBm) | ≤-145 dBc | ||||
| Импеданс (Ом) | 50 | ||||
| Макс. мощность на входе (Вт) при 50°C | 100 | ||||
| Молниезащита | Антенна полностью заземлена по постоянному току | ||||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъем | 4.3-10 Female |
| Положение разъема | На оборотной стороне |
| Размеры, мм (дюйма) | Ø160 x 18 (6.3 x 4.53) |
| Вес антенны, кг (фунт) | 0.5 (1.10) |
| Материал обтекателя | ABS |
| Цвет обтекателя | Белый |
| Рабочая температура, °C (°F) | от -40 до +55 (от -40 до +131) |
Документация
- DATASHEET 142.85 КБ
