I-ATO5-698/6000S Антенна потолочная всенаправленная внутренняя, Indoor Omni, LINEAR HPOL, 698-6000 МГц, 4.0-7.0 dBi, низкий PIM, SISO
Всенаправленные SISO антенны 698-6000 МГц
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

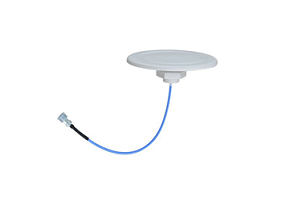

KADAMM I-ATO5-698/6000S (артикул 10201336) — антенна всенаправленная внутренняя SISO для потолочного монтажа в диапазоне 698–6000 МГц. Линейная горизонтальная поляризация, усиление 4–7 dBi, IM3 −153 dBc в диапазонах до 3800 МГц. Корпус диаметром 300 мм и высотой 13 мм, разъём 4.3-10 Female (опционально N female).
Электрические характеристики
| Наименование (артикул) | I-ATO5-698/6000S (10201336) | |||
| Рабочий диапазон частот (МГц) | 698-960 | 1710-2700 | 3300-3800 | 4800-6000 |
| Поляризация | Линейная, горизонтальная | |||
| Коэффициент усиления (dBi) | 4.0±1.0 | 5.0±1.0 | 6.0±1.0 | 7.0±1.0 |
| Ширина диаграммы направленности в горизонтальной плоскости | 360° (круговая) | |||
| Ширина диаграммы направленности в вертикальной плоскости | 90° | 80° | 50° | 40° |
| КСВН, макс. | 1.5 | 1.5 | 1.5 | 1.5 |
| Интермодуляционные искажения IM3 (несущая 2×43 dBm) | -153 dBc | -153 dBc | -153 dBc | — |
| Импеданс | 50 Ом | |||
| Макс. мощность на входе | 50 Вт | |||
| Молниезащита | Антенна полностью заземлена по постоянному току | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъем | 4.3-10 Female (опционально N female) |
| Длина кабеля, см (дюйм) | 30 (11.8) |
| Расположение разъема | на оборотной стороне |
| Диаметр, мм (дюйм) | 300 (11.8) |
| Высота (без разъемов), мм (дюйм) | 13 (0.51) |
| Вес антенны, кг (фунт) | 0.35 (0.77) |
| Материал обтекателя | ABS |
| Цвет обтекателя | Белый (RAL 9003) |
| Рабочая температура, °C (°F) | -40 до 70 (-40 до 158) |
| Применение | В помещении |
| Монтаж | Фиксируется гайкой и/или с помощью саморезов (2 шт.) |
Информация для заказа
Пример записи для заказа: внутренняя потолочная антенна 698–6000 МГц, I-ATO5-698/6000S (артикул 10201336). Альтернативное название: I-ATO5-698-6000S.
Документация
- DATASHEET 385.93 КБ
