I-ATO5-698/2700VS01 Антенна всенаправленная внутренняя VPol 698-2700 МГц
Всенаправленные SISO антенны 698-2700 МГц
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

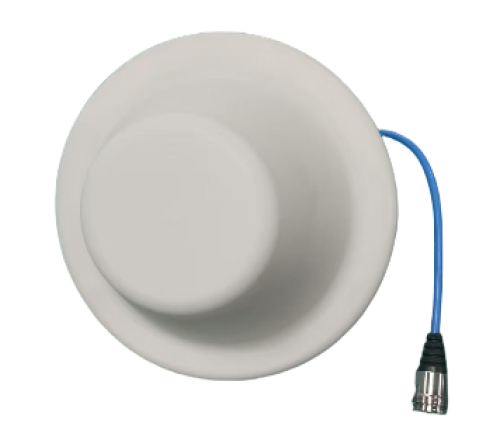

KADAMM I-ATO5-698/2700VS01 (код для заказа 10101314) — антенна всенаправленная внутренняя SISO для крепления к потолку, диапазоны 698–790, 790–960 и 1710–2700 МГц. Вертикальная поляризация, усиление 1,5/2/5 dBi, IM3 ≤ −145 dBc. Разъём 4.3-10 Female на кабеле RG141 длиной 300 мм.
Электрические характеристики
| Наименование (артикул) | I-ATO5-698/2700VS01 (10101314) | ||
| Рабочий диапазон частот (МГц) | 698-790 | 790-960 | 1710-2700 |
| Поляризация | Вертикальная | ||
| Коэффициент усиления (dBi) | 1.5 | 2 | 5 |
| Ширина диаграммы направленности в горизонтальной плоскости | 360 ° (круговая) | ||
| Ширина диаграммы направленности в вертикальной плоскости | 80° | 65° | 65° |
| КСВН | ≤1.8 | ≤1.5 | |
| Интермодуляционные искажения IM3 (несущая 2×43 dBm) | ≤-145dBc | ||
| Импеданс | 50 Ом | ||
| Макс. мощность на входе при 50°C | 50 Вт | ||
| Молниезащита | Антенна полностью заземлена по постоянному току | ||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъем | 4.3-10 Female с кабелем RG141 длиной 300 мм |
| Положение разъема | На оборотной стороне |
| Размеры, мм (дюйма) | ∅186 x 86 (7.3 x 3.4) |
| Размер упаковки, мм (дюйма) | 180 x 180 x 180 (7.44 x 7.44 x 7.44) |
| Вес антенны, кг (фунт) | 0.5 (1.10) |
| Вес упаковки, кг (фунт) | 0.55 (1.21) |
| Материал обтекателя | ABS |
| Цвет обтекателя | Белый |
| Рабочая температура, °C (°F) | от -40 до +60 (-40 до +140) |
Информация для заказа
Пример записи заказа: внутренняя потолочная круговая антенна 698–790 МГц / 790–960 МГц / 1710–2700 МГц I-ATO5-698/2700VS01, код для заказа 10101314.
С 12 января 2026 г. производитель перешёл на новые артикулы, заказ по старым артикулам невозможен. Предыдущее наименование — I-ATO5-698/2700, новое — I-ATO5-698/2700VS01. В стандартной комплектации антенны поставляются с гнездовыми разъёмами 4.3-10; доступны исполнения с разъёмами типа N.
Документация
| Антенна всенаправленная внутренняя SISO | 698-2700 МГц |
|---|---|
| Цвет обтекателя | Белый |
- DATASHEET 208.07 КБ
