I-ATO5-7027MH02 Антенна всенаправленная внутренняя HPol MIMO 698-2700 МГц

Name: I-ATO5-7027MH02 Антенна всенаправленная внутренняя HPol MIMO 698-2700 МГц
Brand: KADAMM

Всенаправленные MIMO антенны 698-2700 МГц

ПроизводительKADAMM

Ценапо запросу

DATASHEET

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

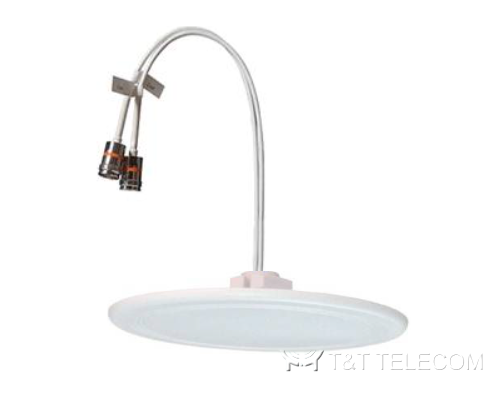

KADAMM I-ATO5-7027MH02 — всенаправленная внутренняя потолочная антенна MIMO 2×2 горизонтальной поляризации для диапазона 698–2700 МГц (698–960 и 1710–2700 МГц). Антенна операторского класса для покрытия сигналом сотовой связи внутри зданий (DAS), с низким уровнем интермодуляции −153 дБн и двумя разъёмами 4.3-10 female.

Модель и код заказа

Альтернативное название — I-ATO4-698/2700M, код для заказа 20101711.

Электрические характеристики

Параметр	698–960 МГц	1710–2700 МГц
Поляризация	2× линейная, горизонтальная	2× линейная, горизонтальная
Коэффициент усиления, дБи	4	5
Ширина диаграммы в горизонтальной плоскости	360° (круговая)	360° (круговая)
Ширина диаграммы в вертикальной плоскости	68°	50°
Развязка между входами, дБ	18	20
КСВН	≤1,7	≤1,7

Параметр	Значение
Интермодуляционные искажения PIM3 (2 несущие по 43 дБм)	≤ −153 дБн
Импеданс	50 Ом
Максимальная входная мощность при 50 °C	100 Вт
Молниезащита	антенна полностью заземлена по постоянному току

Механические характеристики

Параметр	Значение
Разъём	2 × 4.3-10 female, на оборотной стороне
Размеры	Ø250 × 8 мм (Ø9,8 × 0,3 дюйма)
Размер упаковки	265 × 260 × 88 мм (10,4 × 10,2 × 3,5 дюйма)
Масса антенны	0,4 кг (0,9 фунта)
Материал обтекателя	пластик ABS
Цвет обтекателя	белый
Рабочая температура	от −40 до +60 °C (от −40 до +140 °F)

Пример записи заказа

Внутренняя потолочная круговая антенна OMNI MIMO 698–960 МГц / 1710–2700 МГц. Антенна всенаправленная внутренняя OMNI MIMO.

Документация

Техническое описание антенны (PDF)
