I-ATO4-698/2700M Антенна всенаправленная внутренняя XPol MIMO 698-2700 МГц
Всенаправленные MIMO антенны 698-2700 МГц
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

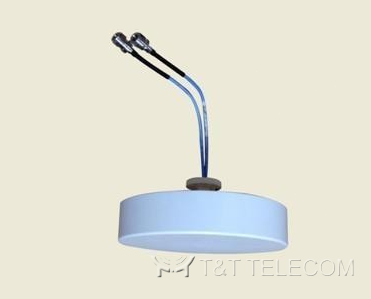

KADAMM I-ATO4-698/2700M (артикул 20101711) — антенна всенаправленная внутренняя MIMO 2x2 для потолочного монтажа в диапазонах 698–960 и 1710–2700 МГц. Поляризация ±45°, усиление 3/4 dBi, ширина луча 360° (в вертикальной плоскости 100°/50°), PIM3 ≤ −150 dBc. Разъёмы 2× 4.3-10 Female.
Электрические характеристики
| Модель (артикул) | I-ATO4-698/2700M (20101711) | |
| Рабочий диапазон частот (МГц) | 698-960 | 1710-2700 |
| Поляризация | ±45° | |
| Коэффициент усиления (dBi) | 3 | 4 |
| Ширина диаграммы направленности в горизонтальной плоскости | 360 ° (круговая) | |
| Ширина диаграммы направленности в вертикальной плоскости | 100 | 50 |
| КСВН | ≤2.0 | ≤1.8 |
| Интермодуляционные искажения PIM3 (несущая 2×43 dBm) | ≤-150dBc | |
| Импеданс (Ом) | 50 | |
| Макс. мощность на входе (Вт) при 50°C | 50 | |
| Молниезащита | Антенна полностью заземлена по постоянному току | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъем | (2x) 4.3-10 Female |
| Положение разъема | На оборотной стороне |
| Размеры, мм (дюйма) | Ø240 x 45 (9.4 x 1.77) |
| Размер упаковки, мм (дюйма) | 290 x 290 x 195 (11.4 x 11.4 x 7.67) |
| Вес антенны, кг (фунт) | 0.9 (1.98) |
| Вес упаковки, кг (фунт) | 1.2 (2.65) |
| Материал обтекателя | ABS |
| Цвет обтекателя | Белый |
| Рабочая температура, °C (°F) | от -40 до +60 (-40 до +140) |
Информация для заказа
Пример записи заказа: внутренняя потолочная круговая антенна OMNI MIMO 698–960 МГц / 1710–2700 МГц, I-ATO4-698/2700M (20101711). Альтернативное название: I-ATO4-698-2700M.
Документация
- DATASHEET 271.17 КБ
