O-ATP7-617/6000S Антенна настенная направленная (панельная) внешняя, Outdoor Panel, VPOL, 617-6000 МГц, 6.0-8.0 dBi, низкий PIM, SISO
Антенны для покрытия сигнала сотовой связи внутри зданий (DAS)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

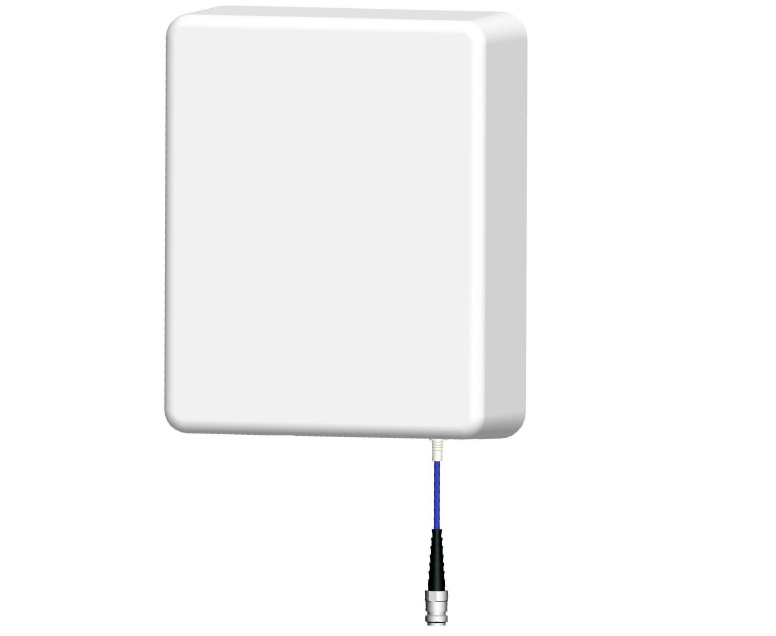

KADAMM O-ATP7-617/6000S — внешняя настенная направленная (панельная) антенна SISO с вертикальной поляризацией для диапазона 617–6000 МГц. Усиление 6–8 dBi, IM3 −153 dBc, разъём 4.3-10 Female или N Female. Подходит для наружной и внутренней установки, механизм крепления позволяет менять наклон и поворот антенны.
Особенности
- Четыре рабочих диапазона: 617–960, 1695–2700, 3300–4200 и 4800–6000 МГц
- Низкий уровень интермодуляции IM3 −153 dBc
- Механический наклон по вертикали 0–20° и поворот по горизонтали ±45°
- Монтаж на трубостойку 35–125 мм или на стену, монтажный комплект KJM-VB8KD в комплекте
Электрические характеристики
| Рабочий диапазон частот, МГц | 617 – 960 | 1695 – 2700 | 3300 – 4200 | 4800 – 6000 |
| Поляризация | Вертикальная | |||
| Коэффициент усиления (dBi) | 6 | 7 | 8 | 8 |
| Ширина диаграммы направленности в горизонтальной плоскости | 85 | 70 | 75 | 50 |
| Ширина диаграммы направленности в вертикальной плоскости | 75 | 60 | 80 | 35 |
| Коэффициент подавления обратного излучения (F/B) (dB) | 15 | 20 | 25 | 18 |
| Изоляция (dB) | ≥20 | ≥20 | ≥20 | ≥25 |
| Импеданс | 50 Ом | |||
| КСВН | ≤1.8 | ≤2.2 | ||
| Интермодуляционные искажения IM3 (несущая 2×43 dBm) | -153dBc | -153dBc | -153dBc | — |
| Макс. мощность на вход | 50 Вт | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъемы | 4.3-10 Female или N Female |
| Длина кабеля | 300 мм |
| Положение разъемов | Низ |
| Размеры антенны, мм (дюйм) | 306 x 250 x 86 (12.0 x 19.8 x 13.4) |
| Размер упаковки, мм (дюйма) | 455 x 260 x 113 (18.0 x 10.2 x 4.4) |
| Вес антенны, кг (фунт) | ≤1.2 (2.8) |
| Материал обтекателя | ABS |
| Цвет обтекателя | белый (RAL 9003) |
| Рабочая температура, °C (°F) | от -40 до +60 (от -40 до +140) |
| Применение | внешнее / внутреннее |
| Механический наклон и поворот антенны | по вертикали 0-20° / по горизонтали ±45° |
| Номинальная скорость ветра | 40 м/с |
| Монтаж | На трубостойку диаметром 35-125 мм или на стену |
| Монтажный комплект | KJM-VB8KD (в комплекте) |
Документация
- DATASHEET 295.78 КБ
