I-ATO5-698/6000SH Антенна потолочная всенаправленная внутренняя, Indoor Omni, LINEAR HPOL, 698-6000 МГц, 4.0-7.0 dBi, низкий PIM, SISO
Антенны для покрытия сигнала сотовой связи внутри зданий (DAS)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

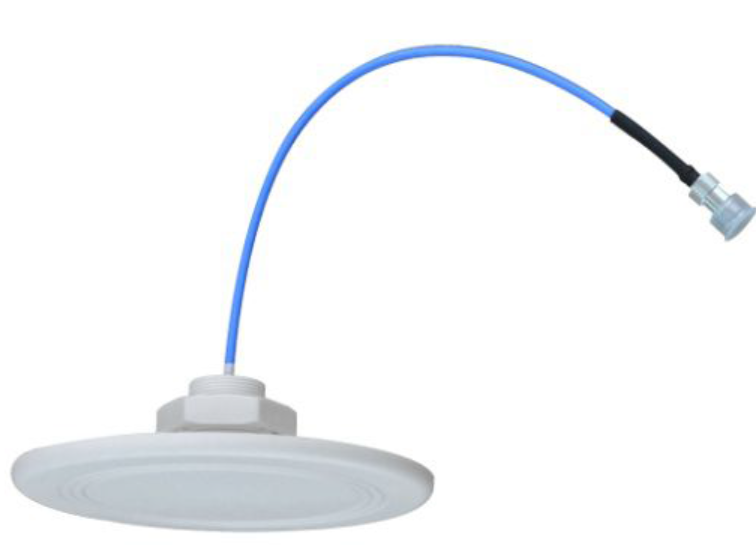

KADAMM I-ATO5-698/6000SH (артикул 10201401) — всенаправленная потолочная антенна SISO для покрытия сотовой связи внутри зданий в диапазоне 698–6000 МГц. Линейная горизонтальная поляризация, усиление 4–7 dBi, IM3 −153 dBc в нижних диапазонах. Плоский корпус Ø250 × 8 мм, разъём 4.3-10 Female на кабеле 30 см.
Электрические характеристики
| Наименование (артикул) | I-ATO5-698/6000SH (10201401) | |||
| Рабочий диапазон частот (МГц) | 698-960 | 1710-2700 | 3300-4200 | 4800-6000 |
| Поляризация | Линейная, горизонтальная | |||
| Коэффициент усиления (dBi) | 4 | 5 | 6 | 7 |
| Ширина диаграммы направленности в горизонтальной плоскости | 360° (круговая) | |||
| Ширина диаграммы направленности в вертикальной плоскости | 68° | 50° | 60° | 30° |
| КСВН, макс. | 2.0:1 | 1.5:1 | 1.5:1 | 1.5:1 |
| Интермодуляционные искажения IM3 (несущая 2×43 dBm) | -153 dBc | -153 dBc | — | — |
| Импеданс | 50 Ом | |||
| Макс. мощность на входе | 100 Вт | |||
| Молниезащита | Антенна полностью заземлена по постоянному току | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъем | 4.3-10 Female |
| Длина кабеля, см (дюйм) | 30 (11.8) |
| Размеры, мм (дюйм) | Ø250 x 8 (Ø9.8 x 0.3) |
| Вес антенны, кг (фунт) | 0.40 (0.9) |
| Материал обтекателя | ABS |
| Цвет обтекателя | Белый (RAL 9003) |
| Рабочая температура, °C (°F) | -40 до 70 (-40 до 158) |
| Применение | В помещении |
| Монтаж | Крепится гайкой |
Информация для заказа
Пример записи для заказа: внутренняя потолочная антенна 698–6000 МГц, I-ATO5-698/6000SH (артикул 10201401). Альтернативное название: I-ATO5-698-6000SH. Предыдущий артикул: AO-6060LH47S03 (I-ATO5-617/6000SH).
См. также MIMO-версию: I-ATO5-698/6000MH — всенаправленная внутренняя потолочная антенна 698–6000 МГц.
Документация
- DATASHEET 274.16 КБ
