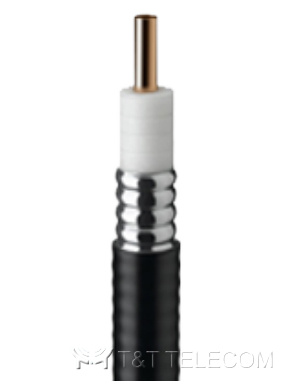

RFS CELLFLEX® Lite LCF78-50JFNL — облегчённый коаксиальный фидерный кабель 7/8″ с низкими потерями, диэлектриком из вспененного полиэтилена и гофрированным алюминиевым внешним проводником, в огнестойкой оболочке. Применяется в главных радиочастотных (фидерных) линиях связи, где важен малый вес. Поставка на барабанах 500, 1000 и 1500 м. Граничная частота — 5 ГГц, максимальная мощность — 85 кВт.
Информация для заказа
| Обозначение | LCF78-50JA | LCF78-50JFNA | LCF78-50JL | LCF78-50JFNL |
|---|
| Внешняя оболочка | стандартный | огнестойкий | стандартный | огнестойкий |
| Внешний проводник | медь | медь | алюминий (лёгкий вес) | алюминий (лёгкий вес) |
Особенности
- Малый вес — меньше трудозатрат и требований к подъёмным механизмам, проще транспортировка и монтаж
- Экономичная альтернатива медным линиям передачи
- Совместимость с существующей оснасткой и комплектующими для радиочастотных систем
- Затухание сопоставимо с традиционными кабельными линиями
- Специальные разъёмы обеспечивают низкий уровень интермодуляционных искажений (PIM)
- Доступен в полиэтиленовой или огнезащитной оболочке с защитой от УФ — для применения вне и внутри помещений
Технические характеристики
Структура
| Внутренний проводник: медная трубка, мм (дюйм) | 9.32(0.37) |
| Внутренний диэлектрик: вспененный полиэтилен, мм (дюйм) | 22.4(0.88) |
| Внешний проводник: гофрированный алюминий, мм (дюйм) | 25.2(0.99) |
| Оболочка: полиэтилен, PE, метал-гидрооксид, мм (дюйм) | 27.8(1.09) |
Механические параметры
| Масса, приблизительно, кг/м (фунт/фут) | 0.48 (0.28) |
| Минимальный радиус изгиба, один изгиб, мм (дюйм) | 120 (5) |
| Минимальный радиус изгиба, многократное изгибание, мм (дюйм) | 250(10) |
| Изгибающий момент, Н·м (фунт·фут) | 13 (9.6) |
| Максимальное растягивающее усилие, Н (фунт) | 1440 (324) |
| Рекомендуемое максимальное расстояние между креплениями, м (фут) | 0.8/1(2.75/3.25) |
Электрические параметры
| Волновое сопротивление, Ом | 50 +/- 1 |
| Коэффициент укорочения (фазовая скорость распространения волны по отнош. к скор. света в вакууме, % | 90 |
| Ёмкость, пФ/м (пФ/фут) | 75.0 (22.9) |
| Индуктивность, мкГн/м (мкГн/фут) | 0.1875 (0.057) |
| Максимальная рабочая частота, ГГц | 5 |
| Максимальное пробивное переменное напряжение (RMS-тест), В | 8000 |
| Максимальная мощность, кВт | 85 |
| Номинальное радиочастотное напряжение, В | 2920 |
| Сопротивление постоянному току внутреннего проводника, Ом/км (Ом/1000 фут) | 1.54 (0.47) |
| Сопротивление постоянному току внешнего проводника, Ом/км (Ом/1000 фут) | 1.42 (0.43) |
Рекомендуемый диапазон температур эксплуатации
| Температура хранения °C (°F) | -70…+85 (-94 …+185) |
| Температура монтирования °C (°F) | -40…+60 (-40…+140) |
| Температура эксплуатации (рабочая), °C (°F) | -50…+85 (-58 to 185) |
Другие характеристики
Пожарная безопасность: без галогенов
КСВН Производительность: стандартный [дБ (КСВН)] - 24(1.135)
Привязка к вашей радиочастотной системе с вашим КСВН на требуемый частотный диапазон выполняется по техническому заданию.
Другие возможности: Фазостабилизированные и фазосогласованные кабели изготавливаются по запросу.
Затухание и мощность в зависимости от частоты
| Частота, МГц | Затухание, дБ/100 м | Затухание, дБ/100 фут | Мощность, кВт |
|---|
| 0.5 | 0.0871 | 0.0266 | 85.0 |
| 1.0 | 0.123 | 0.0376 | 85.0 |
| 1.5 | 0.151 | 0.0461 | 70.2 |
| 2.0 | 0.175 | 0.0532 | 60.6 |
| 10 | 0.392 | 0.119 | 27.0 |
| 20 | 0.556 | 0.170 | 19.1 |
| 30 | 0.683 | 0.208 | 15.5 |
| 50 | 0.885 | 0.270 | 12.0 |
| 88 | 1.18 | 0.360 | 8.98 |
| 100 | 1.26 | 0.384 | 8.41 |
| 108 | 1.31 | 0.400 | 8.09 |
| 150 | 1.55 | 0.473 | 6.84 |
| 174 | 1.67 | 0.510 | 6.35 |
| 200 | 1.80 | 0.549 | 5.89 |
| 300 | 2.22 | 0.677 | 4.77 |
| 400 | 2.58 | 0.786 | 4.11 |
| 450 | 2.74 | 0.837 | 3.87 |
| 500 | 2.90 | 0.884 | 3.66 |
| 512 | 2.94 | 0.895 | 3.61 |
| 600 | 3.19 | 0.973 | 3.32 |
| 700 | 3.46 | 1.06 | 3.06 |
| 750 | 3.59 | 1.10 | 2.95 |
| 800 | 3.72 | 1.13 | 2.85 |
| 824 | 3.78 | 1.15 | 2.80 |
| 894 | 3.95 | 1.20 | 2.68 |
| 900 | 3.96 | 1.21 | 2.68 |
| 925 | 4.02 | 1.22 | 2.64 |
| 960 | 4.10 | 1.25 | 2.59 |
| 1000 | 4.19 | 1.28 | 2.53 |
| 1250 | 4.72 | 1.44 | 2.25 |
| 1400 | 5.02 | 1.53 | 2.11 |
| 1500 | 5.21 | 1.59 | 2.03 |
| 1700 | 5.58 | 1.70 | 1.90 |
| 1800 | 5.76 | 1.76 | 1.84 |
| 2000 | 6.10 | 1.86 | 1.74 |
| 2100 | 6.27 | 1.91 | 1.69 |
| 2200 | 6.43 | 1.96 | 1.65 |
| 2400 | 6.75 | 2.06 | 1.57 |
| 2500 | 6.90 | 2.10 | 1.54 |
| 2600 | 7.05 | 2.15 | 1.50 |
| 2700 | 7.20 | 2.20 | 1.47 |
| 3000 | 7.64 | 2.33 | 1.39 |
| 3500 | 8.33 | 2.54 | 1.27 |
| 4000 | 8.98 | 2.74 | 1.18 |
| 4900 | 10.1 | 3.07 | 1.05 |
| 5000 | 10.2 | 3.11 | 1.04 |
Пожарная безопасность
Огнестойкие кабели (flame retardant) значительно снижают скорость распространения огня и самопроизвольно гаснут после удаления источника пламени. Однако при вертикальной прокладке жгута кабелей, например в стояках, пламя может распространяться вдоль кабелей (эффект дымохода) — в таких случаях следует применять специальные кабели, препятствующие распространению огня.
