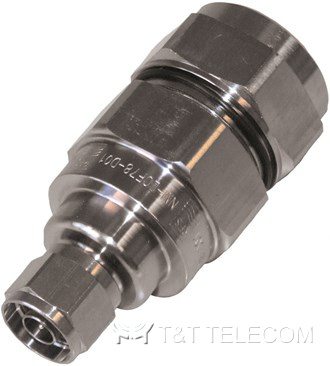

NM-LCF78-D01 Разъем N male прямой для фидерного кабеля 7/8" | Серия OMNI FIT Premium, 3.7 ГГц
Разъемы N типа
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
RFS NM-LCF78-D01 — высокочастотный прямой разъем N типа male (вилка) 50 Ом для коаксиального кабеля 7/8" LCF78-50, RCF78-50. Версия OMNI FIT™ Premium с полимерной зажимной и компрессионной герметизацией (Polymer claw and compression sealing), рабочий диапазон частот до 3,7 ГГц, водонепроницаемость IP68. Изготовитель — Spinner Group для RFS.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип линии передачи | коаксиальный кабель |
| Диаметр кабеля | 7/8" |
| Тип кабеля | со вспененным диэлектриком |
| Применяется с кабелями серий | UCF78-50A, LCF78-50A, UCF78-50L, LCF78-50L, RCF78-50A |
| Интерфейс | N |
| Импеданс, Ом | 50 |
| Модельный ряд | OMNI FIT™ PREMIUM, прямой |
| Метод уплотнения внешнего проводника | полимерная втулка-цанга, обжатие внешнего гофрированного проводника по всей окружности (360°) |
| Тип | вилка (папа) |
| Покрытие наружное/внутреннее | Ni-Ti-In (никель + титан + индий)/серебро |
| Длина, мм | 73,65 |
| Внешний диаметр, мм | 40 |
| Вес 1 шт, кг | 0,18 |
| Форма контакта внутреннего проводника | чашечка |
| Присоединение к внешнему проводнику | круговое (360°) обжатие |
| Интермодуляция 3-го порядка при 2×20 Вт, дБ | -156; -162 (типовое значение) |
| Верхняя граничная частота, МГц | 3700 |
| КСВН (затухание, дБ), до 1000 МГц | 1,02 (40,0) |
| КСВН (затухание, дБ), 1000–2700 МГц | 1,03 (36,6) |
| КСВН (затухание, дБ), 2700–3700 МГц | 1,06 (30,7) |
| Размер гаечного ключа для прямого вращения, мм | 36 |
| Размер гаечного ключа для обратного вращения, мм | 36 |
| Инструмент для разделки | TRIM-78-L, TRIM-SET-L78-D01, TRIM-LCF78-D01-A |
| Степень водозащищенности | IP68 |
