158EIA-LCF78-062 Разъем фланцевый 1‑5/8" EIA для фидерного кабеля 7/8" | Серия RAPID FIT, 3.3 ГГц
Разъемы EIA
ПроизводительRFS
Цена55 400 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

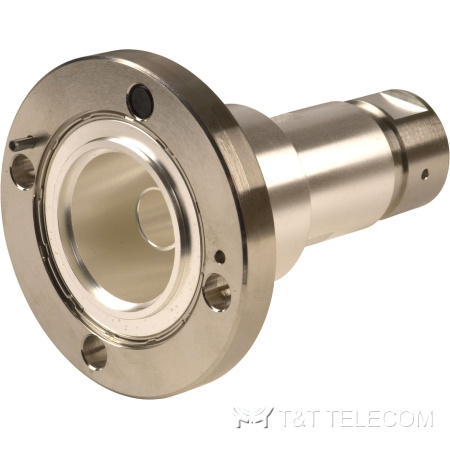

RFS 158EIA-LCF78-062 — коаксиальный фланцевый разъём 1-5/8″ EIA для гофрированного фидерного кабеля 7/8″ LCF78-50A и RCF78-50A. Разъём серии RAPID FIT™ с герметизацией заливочным компаундом рассчитан на частоты до 3,3 ГГц, водонепроницаемость IP68; изготовитель — Spinner Group для RFS.
Общие характеристики
| Параметр | Значение |
|---|---|
| Тип линии передачи | коаксиальный кабель |
| Размер кабеля | 7/8″ |
| Тип кабеля | со вспененным диэлектриком |
| Серии кабелей | LCF78-50A-Series, RCF78-50A-Series |
| Интерфейс разъёма | 1-5/8″ EIA |
| Тип разъёма | RAPID FIT™ |
| Способ герметизации | герметизирующий компаунд |
| Род разъёма | бесполый (фланец) |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Интермодуляционные искажения 3-го порядка при 2×20 Вт | < −156 дБн |
| Максимальная частота | 3,3 ГГц |
| КСВН (возвратные потери), 0 < f ≤ 1,0 ГГц | 1,02 (40 дБ) |
| КСВН (возвратные потери), 1,0 < f ≤ 2,7 ГГц | 1,03 (36,6 дБ) |
| КСВН (возвратные потери), 2,7 < f ≤ 3,7 ГГц | 1,06 (30,7 дБ) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Покрытие внешнего / внутреннего контакта | серебро / серебро |
| Длина | 110 мм (4,3 дюйма) |
| Наружный диаметр | 90 мм (3,5 дюйма) |
| Масса | 0,95 кг (2,1 фунта) |
| Крепление внутреннего контакта | пружинный цанговый контакт |
| Крепление внешнего контакта | пружинный цанговый контакт |
Принадлежности
| Параметр | Значение |
|---|---|
| Размер ключа спереди | 30 мм (1-3/16″) |
| Размер ключа сзади | 30 мм (1-3/16″) |
| Инструмент для разделки | TRIM-Series-A |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Водонепроницаемость | IP68 |
| Объём герметика | 7 см³ (0,26 унции) |
Документация
