Кабель излучающий EUPEN RMC 158-T “A” Series огнестойкий
Кабель излучающий (коаксиальная антенна)
ПроизводительEupen
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
EUPEN RMC 158-T-HLFR "A" — коаксиальный радиоизлучающий кабель диаметром 1-5/8" в безгалогенной огнезащитной оболочке с низким дымовыделением. Кабель оптимизирован для диапазона 380–470 МГц, рабочий диапазон — 30–1000 МГц.
Назначение и применение

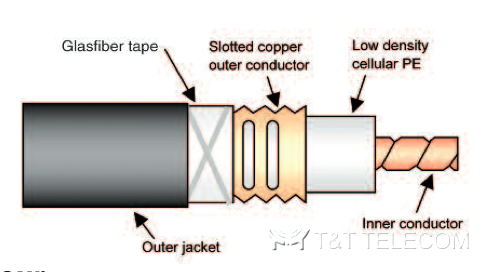

Излучающий (радиоизлучающий) кабель работает как распределённая антенна: прорези во внешнем проводнике излучают часть передаваемой энергии и принимают сигнал по всей длине кабеля. Применяется для радиопокрытия тоннелей, метро, шахт и зданий.
Основные области применения: тоннели — FM, TETRA, DMR, APCO25, LTE450, GSM, GSM-R.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий диапазон частот | 30 МГц...1000 МГц |
| Диаметр внутреннего проводника | 17,7 мм |
| Диаметр диэлектрика | 43,0 мм |
| Диаметр внешней оболочки | 48,0 мм |
| Минимальный радиус изгиба, один изгиб | 400 мм |
| Вес кабеля | 0,925 кг/м |
| Прочность на растяжение | 200 даН |
| Температура хранения | от -70 до +85 °C |
| Температура установки | от -25 до +60 °C |
| Рабочая температура | от -40 до +85 °C |
Рекомендуемые разъёмы и инструмент
| Изделие | Модель |
|---|---|
| 7-16 female | 716FR158MPA |
| N male | NM50R158MPA |
| N female | NF50R158MPA |
| Инструмент для подготовки кабеля | SPTC50R158 |
Рабочие диапазоны кабелей RMC 1-5/8"
| Кабель | 75–100 МГц (FM, PMR) | 150–170 МГц (PMR) | 400–500 МГц (PMR, TETRA) | 800–900 МГц (TDMA, CDMA, GSM 900, GSM-R) | 1,7–1,9 ГГц (PCN, DECT) | 2,2–2,3 ГГц (UMTS) | 2,4–2,5 ГГц (ISM, WLAN, Wi-Fi) | 2,6–2,7 ГГц (LTE) |
|---|---|---|---|---|---|---|---|---|
| RMC 158 | + | + | +++ | +++ | +++ | +++ | +++ | +++ |
| RMC 158-T | +++ | +++ | ++++ | ++ | — | — | — | — |
| RMC 158-B | ++ | ++ | +++ | ++++ | ++ | ++ | ++ | ++ |
| RMC 158-E | + | + | ++ | ++ | +++ | +++ | ++++ | ++++ |
Чем больше знаков «+», тем лучше кабель подходит для диапазона.
- RMC — широкополосные кабели для диапазона до 2,7 ГГц.
- RMC "T" "A" Series — оптимизированы для TETRA (380–470 МГц).
- RMC "B" "A" Series — оптимизированы для GSM-R и TETRA (например, «T» и 870 МГц).
- RMC "E" "A" Series — широкополосные, оптимизированы для LTE (до 2700 МГц).
- RMC "G" "A" Series — широкополосные, оптимизированы для LTE и 5G (до 3,8 ГГц).
- RMC "CL" и "CH" — оптимизированы для WLAN (2,4 ГГц и 5,2–5,8 ГГц).
