Кабель полужесткий СВЧ

Подбор по параметрам
Название



Страницы: 1 2 След.
Страницы: 1 2 След.

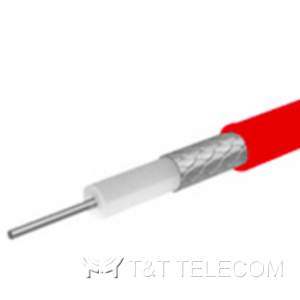

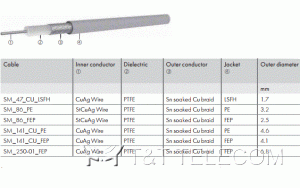

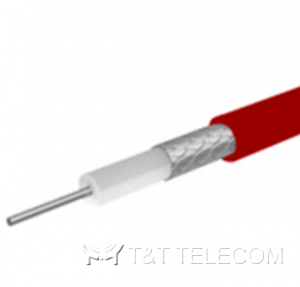

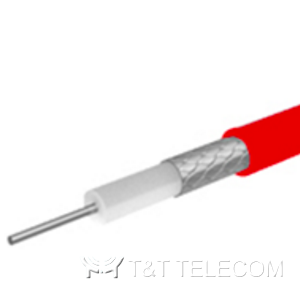

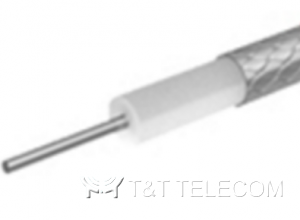

Полужёсткий СВЧ кабель — коаксиальный кабель 50 Ом со сплошным трубчатым внешним проводником, который сохраняет приданную форму и обеспечивает практически полное экранирование. В разделе собраны полужёсткие кабели с низкими потерями марки EZ Form и кабели Flontec (Южная Корея) в типоразмерах от 0.023" до 0.250".

Назначение и применение

Полужесткий коаксиальный кабель используют для соединений внутри СВЧ-аппаратуры: между модулями приёмопередатчиков, фильтрами, усилителями и антенными выводами, а также в измерительной технике и испытательных стендах. Кабель формуется с помощью гибочного инструмента, после чего на концы устанавливаются разъёмы SMA, SMP, N и другие.

Как выбрать

  • внешний проводник: алюминий — легче, медь — традиционный вариант, омеднённая нержавеющая проволока — для специальных применений;
  • диэлектрик: LD PTFE, лента PTFE, AS PTFE или фазостабильный TF4®;
  • верхняя частота Fmax и скорость распространения сигнала;
  • допуск волнового сопротивления;
  • индекс исполнения в обозначении (TP, TL, SP и др.), указывающий на покрытие внешнего проводника.

Тот же ассортимент с разбивкой по типоразмерам представлен в разделе «Кабель полужесткий (Semi-Rigid)». Ниже приведены таблицы с параметрами моделей.

Полужёсткие кабели с низкими потерями (Semi Rigid Cable Low Loss)

Внешний проводник: алюминий

ОбозначениеВнешний проводник, øдиэлектрик материалЖила материалИмпеданс (Ом)СкоростьFmax, ГГцБренд
EZ-47-AL-LA0.047 (1.19)LD PTFESPC50.0 ±2.076.5%115EZ Form
EZ-47-AL-LA-TL0.047*(1.19*)LD PTFESPC50.0 ±2.076.5%115EZ Form
EZ-47-AL-LA-TP0.047*(1.19*)LD PTFESPC50.0 ±2.576.5%115EZ Form
EZ-47-AL-LA-SP0.047*(1.19*)LD PTFESPC50.0 ±2.076.5%115EZ Form
EZ-86-AL-LA0.0865 (2.2)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-86-AL-WP-TP0.0865* (2.20*)PTFE-лентаSPC50.0 ±1.086.0%62EZ Form
EZ-86-AL-LA-SP0.0865* (2.20*)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-86-AL-LA-TL0.0865* (2.20*)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-86-AL-LA-TP0.0865* (2.20*)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-86-AL-LA-TPJ0.0865* (2.20*)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-118-AL-TP0.116 (2.95)PTFE-лентаSPC50.0 ±1.080%47EZ Form
EZ-141-AL-LA0.141 (3.58)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-AL-WP0.141 (3.58)PTFE-лентаSPC50.0 ±1.084.5%37EZ Form
EZ-141-AL-LA-TL0.141* (3.58*)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-AL-LA-TP0.141* (3.58*)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-AL-LA-SP0.141* (3.58*)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-AL-WP-TP0.141* (3.58*)PTFE-лентаSPC50.0 ±1.084.5%37EZ Form
EZ-250-AL-AS-TL0.25* (6.35*)AS PTFESPC50.0 ±1.079.0%20EZ Form
EZ-250-AL-LA-TL0.25* (6.35*)LD PTFESPC50.0 ±2.076.5%20EZ Form
EZ-250-AL-LA-TP0.25* (6.35*)LD PTFESPC50.0 ±2.076.5%20EZ Form
EZ-250-AL-WL-TP0.25* (6.35*)PTFE-лентаSPC50.0 ±2.084.020EZ Form
EZ-250-AL-WP0.25* (6.35*)PTFE-лентаSPC50.0 ±1.084.5%20EZ Form
EZ-250-AL-WP-TP0.25* (6.35*)PTFE-лентаSPC50.0 ±1.084.5%20EZ Form
EZ-250-AL-AS-TP0.25* (6.35*)AS PTFESPC50.0 ±1.079.0%20EZ Form

Внешний проводник: медь

EZ-20-LA0.023 (0.58)LD PTFESPCW50.0 ±2.076.5%250EZ Form
EZ-20-LA-TP0.023 (0.58)LD PTFESPCW50.0 ±2.076.5%250EZ Form
EZ-31-LA0.031(0.78)LD PTFESPCW50.0 ±2.076.5%175EZ Form
EZ-31-LA-TP0.031*(0.78*)LD PTFESPCW50.0 ±2.076.5%175EZ Form
EZ-47-LA0.047 (1.19)LD PTFESPC50.0 ±2.576.5%115EZ Form
EZ-47-LA-10.047 (1.19)LD PTFESPC50.0 ±1.076.5%115EZ Form
EZ-47-LA-SP0.047*(1.19*)LD PTFESPC50.0 ±2.576.5%115EZ Form
EZ-47-LA-SP-10.047*(1.19*)LD PTFESPC50.0 ±1.076.5%115EZ Form
EZ-47-LA-TL(90/10)0.047*(1.19*)LD PTFESPC50.0 ±2.576.5%115EZ Form
EZ-47-LA-TP0.047*(1.19*)LD PTFESPC50.0 ±2.576.5%115EZ Form
EZ-47-LA-TP-10.047*(1.19*)LD PTFESPC50.0 ±1.076.5%115EZ Form
EZ-70-LA0.070(1.78)LD PTFESPC50.0 ±2.076.5%72EZ Form
EZ-70-LA-SPCW0.070(1.78)LD PTFESPCW50.0 ±2.076.5%72EZ Form
EZ-70-LA-TP0.070*(1.78*)LD PTFESPC50.0 ±2.076.5%72EZ Form
EZ-86-LA0.0865 (2.2)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-86-LA-SP0.0865* (2.20*)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-86-LA-TL0.0865* (2.20*)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-86-LA-TP0.0865* (2.20*)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-1180.116 (2.95)PTFE-лентаSPC50.0 ±1.080%47EZ Form
EZ-118-SP0.116 (2.95)PTFE-лентаSPC50.0 ±1.080%47EZ Form
EZ-118-TL0.116 (2.95)PTFE-лентаSPC50.0 ±1.080%47EZ Form
EZ-118-TP0.116 (2.95)PTFE-лентаSPC50.0 ±1.080%47EZ Form
EZ-141-AS0.141 (3.58)AS PTFESPC50.0 ±2.078%37EZ Form
EZ-141-LA0.141 (3.58)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-WP0.141 (3.58)PTFE-лентаSPC50.0 ±1.084.5%37EZ Form
EZ-141-LA-SP0.141* (3.58*)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-LA-TL0.141* (3.58*)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-LA-TP0.141* (3.58*)LD PTFESPC50.0 ±1.076.5%36EZ Form
EZ-141-WP-TP0.141* (3.58*)PTFE-лентаSPC50.0 ±1.084.5%37EZ Form
EZ-250-AS0.25 (6.35)AS PTFESPC50.0 ±1.079.0%20EZ Form
EZ-250-WP0.25 (6.35)PTFE-лентаSPC50.0 ±1.084.5%20EZ Form
EZ-250-WL-TP0.25* (6.35*)PTFE-лентаSPC50.0 ±2.087.0%20EZ Form
EZ-250-WP-TP0.25* (6.35*)PTFE-лентаSPC50.0 ±1.084.5%20EZ Form

Внешний проводник омедненная нержавеющая стальная проволока

EZ-86-LA-SSCL0.0865 (2.2)LD PTFESPC50.0 ±1.576.5%64EZ Form
EZ-141-LA-SSCL0.141 (3.58)LD PTFESPC50.0 ±1.076.5%36EZ Form

Фазостабильные

EZ-PT860.086 (2.18)TF4®SPCW50.0 ±2.082%79EZ Form
EZ-PT1410.141 (3.58)TF4®SPC50.0 ±2.082%38EZ Form
EZ-PT141-SS-TP0.141* (3.58*)TF4®SPC50.0 ±2.082%38EZ Form

Производитель Flontec Южная Корея

ОбозначениеЦентральный проводник Ø, ммЦентральный проводник, материалДиэлектрик Ø, ммДиэлектрик, материалЭкран, охватЭкран, материалЭкран Ø, ммОболочка Ø, мм
SR-0340.203SPCW0.66PTFE100%TC0.86-
SR-0470.287SPCW0.94PTFE100%TC1.19-
SR-0850.511SPCW1.68PTFE100%TC1.68-
SR-1410.92SPCW2.98PTFE100%TC3.58-
SR-2501.628SPCW5.31PTFE100%TC6.35-

Подбор и поставка

Специалисты T&T; Telecom подберут полужёсткий СВЧ кабель нужного размера и материала, предложат разъёмы и изготовление формованных сборок. Отправьте запрос через форму на странице с указанием модели или требуемых параметров.
