Полужесткий СВЧ коаксиальный кабель SUCOFORM_141_PE

Полужесткий СВЧ коаксиальный кабель SUCOFORM_141_PE
Кабельная продукция
ПроизводительHUBER+SUHNER
Цена5 040 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
Купить
Скачать файл
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

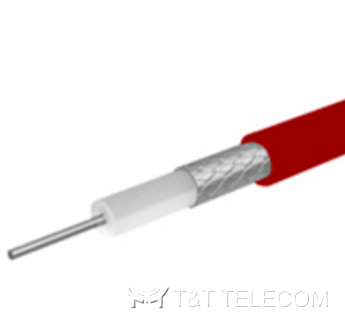

HUBER+SUHNER SUCOFORM_141_PE — полужёсткий СВЧ коаксиальный кабель 50 Ом с возможностью ручной формовки (hand-formable). Рабочая частота до 33 ГГц, температура до 85 °C, ø4,6 мм, полиэтиленовая оболочка.

Назначение и применение

Формуемые вручную кабели SUCOFORM используются как замена полужёстким (semi-rigid) кабелям для межблочных соединений и внутреннего монтажа СВЧ-аппаратуры: кабель можно изогнуть по месту вручную.

Конструкция

ПараметрЗначение
Центральный проводниктвёрдая посеребрённая омеднённая стальная проволока, ø0,95 мм
ДиэлектрикPTFE (фторопласт), ø2,95 мм
Внешний проводникпролуженная оплётка из лужёных медных проволок, ø3,58 мм
Внешняя оболочкаPE (полиэтилен), 4,60 ± 0,10 мм

Модификации серии SUCOFORM 141

Обозначение кабеляPart NumberКраткое описание
SUCOFORM_1412251192550 Ом, 33 ГГц, 165 °C, ø3,58 мм, без оболочки
SUCOFORM_141_75_FEP2251229075 Ом, 4 ГГц, 165 °C, ø4,1 мм, оболочка FEP
SUCOFORM_141_CT85063282фазовая температурная стабильность, 50 Ом, 30 ГГц, 200 °C, ø3,58 мм, без оболочки
SUCOFORM_141_CU22511635немагнитный, 50 Ом, 33 ГГц, 165 °C, ø3,58 мм, без оболочки
SUCOFORM_141_CU_CMP85031886немагнитный, 50 Ом, 6 ГГц, 165 °C, ø4,1 мм, оболочка FEP
SUCOFORM_141_CU_FEP22512256немагнитный, 50 Ом, 33 ГГц, 165 °C, ø4,1 мм, оболочка FEP
SUCOFORM_141_CU_LSFH-0184003502немагнитный, 50 Ом, 33 ГГц, 85 °C, ø4,47 мм, оболочка LSFH
SUCOFORM_141_CU_PE22511639немагнитный, 50 Ом, 33 ГГц, 85 °C, ø4,6 мм, оболочка PE
SUCOFORM_141_FEP2251194450 Ом, 33 ГГц, 165 °C, ø4,1 мм, оболочка FEP
SUCOFORM_141_LA_CU_CMP85031887немагнитный, 50 Ом, 6 ГГц, 165 °C, ø4,1 мм, оболочка FEP
SUCOFORM_141_PE2251163250 Ом, 33 ГГц, 85 °C, ø4,6 мм, полиэтиленовая оболочка
