MA-WP56-DP34 Антенна параболическая, 4900-6100 МГц, двухполяризационная, 32‑34 дБи, 100 Вт, 1.2 м
Параболические антенны MIMO
ПроизводительMARS Antennas
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

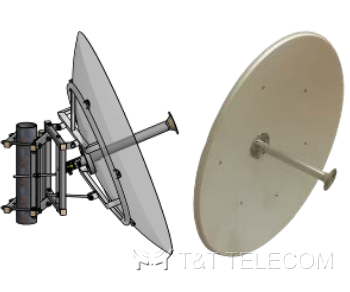

MARS Antennas MA-WP56-DP34 — параболическая рефлекторная антенна диаметром 1,2 м для диапазона 4,9–6,1 ГГц с совмещённой горизонтальной и вертикальной поляризацией. Усиление до 34 дБи и ширина луча 3° рассчитаны на протяжённые MIMO-радиоканалы «точка-точка».
Особенности
- Эффективная и стабильная работа.
- Стабильно высокий коэффициент усиления во всём диапазоне частот.
- Работа в суровых погодных условиях.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон рабочих частот | 4,9–6,1 ГГц |
| Усиление, тип. | 34 дБи (5,15–6,10 ГГц); 32 дБи (4,90–5,15 ГГц) |
| КСВН, макс. | 2,0:1 (4,90–5,15 ГГц); 1,7:1 (5,15–5,90 ГГц); 2,0:1 (5,90–6,10 ГГц) |
| Поляризация | вертикальная и горизонтальная |
| Уровень боковых лепестков, тип. | −18 дБ |
| Кросс-поляризация, тип. | −20 дБ |
| Ширина ДН в горизонтальной и вертикальной плоскости (−3 дБ) | 3° |
| Коэффициент защитного действия | −40 дБ |
| Развязка между входами, тип. | −36 дБ (4,9–5,6 ГГц); −20 дБ (5,6–6,1 ГГц) |
| Максимальная подводимая мощность | 100 Вт |
| Входное сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Диаметр | 1200 мм |
| Вес | 18 кг |
| Разъёмы | 2× N female |
| Монтаж | см. варианты заказа |
| Рабочая температура | −40…+65 °C |
| Виброустойчивость | IEC 60721-3-4 |
| Ветровая нагрузка | 200 км/ч (допустимая) |
| Воспламеняемость | UL94 |
| Водонепроницаемость | IP65 |
| Испытания на повышенную влажность | ETS 300 019-1-4, EN 302 085 (Annex A.1.1) |
| Испытание в солевом тумане | IEC 68-2-11 |
| Лёд и снег | 25 мм (допустимо) |
Варианты заказа
| Артикул | Исполнение |
|---|---|
| MA-WP56-DP34 | антенна под крепление MNT-WP12 |
| MA-WP56-DP34B | антенна с креплением MNT-WP12 |
Документация
- MA‑WP56‑DP34. Data Sheet 185.47 КБ
