Антенны секторные 2.3-2.7 ГГц

Подбор по параметрам
Название



Секторные антенны 2.3–2.7 ГГц Mars Antennas предназначены для базовых станций и абонентских терминалов сетей беспроводного доступа, Wi-Fi 2.4 ГГц и LTE в этом диапазоне. Раздел включает антенны операторского класса с разной шириной сектора, поляризацией и числом портов.

Состав раздела

  • Базовые антенны 2.4 ГГц (2.3–2.7 ГГц) — секторные MA-WC24-17, MA-WC25-DP14, MA-WC25-DS16, MA-WC25-DS18, MA-WC25-2DS17, MA-WD24-13, MA-WD24-15, MA-WD25-DP13, MA-WD25-DS15, MA-WD25-MIMO3, MA-WE24-11, MA-WE24-14 и MIMO-версии.
  • Абонентские антенны 2.4 ГГц — направленные MA-WA24-12, MA-WA25-17, MA-WA25-20, двухполяризационные MA-WA25-DP9…DP23, MA-WA24-TPMIMO, MA-WA25-QP4MIMO14.

Варианты исполнения

Большинство базовых антенн доступны в двух вариантах: без крепления (подходит к опциональному кронштейну) и с креплением — артикул с суффиксом B. Подробности приведены в таблице «Информация для заказа».

На что смотреть при выборе

  • Роль: базовая секторная антенна или абонентская направленная.
  • Ширина сектора 60°, 65°, 90° или 120° и усиление.
  • Поляризация (V, V/H, ±45°, 2×±45°) и число портов под MIMO.
  • Допустимая мощность, разъёмы и крепление.

Расшифровка обозначений приведена в списке сокращений.

Модельный ряд

Базовые антенны операторского класса 2.4 ГГц (2.3-2.7 ГГц)

НаименованиеДНКуPolМощностьРазъемыГабариты
MA-WC24-1760°17dBiV50 WN-female800x120x65
MA-WC25-2DS1765°4x17dBiDS 2 x ±45°50 W4xN-female812x470x70
MA-WC25-DP1460°14dBiV / H10 W2xN-female370x370x40
MA-WC25-DS1665°2x16dBiDS ±45°20 W2xN-female800x225x67
MA-WC25-DS1860°17.5dBiDS ±45°100W пик.2xN-female1200x200x70

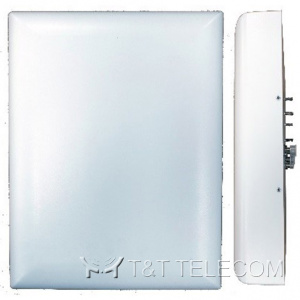

MA-WD24-1390°13dBiV50 WN-female380x75x80
MA-WD24-13MIMO90°3x13dBiV50 W3xN-female400x308x80
MA-WD24-1590°15.5dBiV50 WN-female800x120x65
MA-WD25-DP1390°12.5dBiV / H10 W2xN-female370x370x40
MA-WD25-MIMO390°6x14dBiDS ±45°50W пик.6xN-female800x600x40
MA-WE24-11120°11.5dBiV50 WN-female380x75x80
MA-WE24-14120°14.5dBiV50 WN-female800x120x65
MA-WE24-14MIMO120°4x14dBiV10 W4xN-female812x470x70

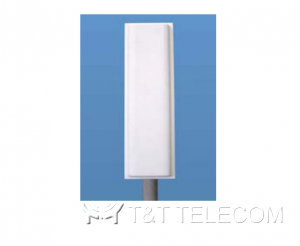

MA-WD25-DS1590°2x15dBiDS ±45°20 W2xN-female800x225x6

Абонентские антенны операторского класса 2.4 ГГц (2.3-2.7 ГГц)

Наименование антенныДНКуPolМощностьРазъемыГабариты
MA-WA24-1240°12dBiV / H10 Wтабл305x305x15
MA-WA24-2X21°/20°17-18dBiV / H30 WN-female305x305x15
MA-WA24-TPMIMO38°/21°11-16dBi±45°/V10 W3xN-female305x305x15
MA-WA25-17 (2.0-2.7 ГГц)21°16-17.5dBiDS ±45°/V10 WN-female305x305x25
MA-WA25-2017°19-20dBiV / H50 WN-female370x370x40
MA-WA25-DP1433°14 dBiV / H или DS ±45°10 Wтабл200x200x33
MA-WA25-DP1721°16.5-18.5dBiV / H или DS ±45°50 W2xNf; 2xSMA305x305x25
MA-WA25-DP1917°18-20dBiV / H или DS ±45°10 W2xN-female370x370x40
MA-WA25-DP2310°22-24dBiV / H или DS ±45°50 W2xN-female600x600x30
MA-WA25-DP960°7-9dBiV / H или DS ±45°50 Wтабл112x112x33.5
MA-WA25-QP4MIMO1433°4X13.5dBiDS ±45° и V / H10 W4xN-female370x370x40

Информация для заказа

Артикул
Особенности
MA-WC24-17
Для антенны подходит крепление MNT-5A (опционально регулируемое крепление)
MA-WC24-17B
Антенна с креплением МНТ-5А
MA-WC25-DP14
Для антенны подходит крепление MNT-22 (опционально регулируемое крепление)
MA-WC25-DP14B
Антенна с креплением МНТ-22
MA-WC25-DS16
Антенна с 2-мя разъемами типа N female. Подходит для крепления MNT-5A
MA-WC25-DS16B
Антенна с 2-мя разъемами типа N female. Подходит для крепления MNT-5A
MA-WC25-DS18
Антенна подходит для MNT-25 (опционально наклонное крепление)
MA-WC25-DS18B
Антенна с креплением МНТ-25
MA-WD24-13
Для антенны подходит крепление MNT-22 (опционально регулируемое крепление)
MA-WD24-13B
Антенна с креплением МНТ-22
MA-WD24-13MIMO
Антенна подходит для MNT-22 (опционально наклонное крепление)
MA-WD24-13MIMOB
Антенна с креплением МНТ-22
MA-WD24-15
Для антенны подходит крепление MNT-5A (опционально регулируемое крепление)
MA-WD24-15B
Антенна с креплением МНТ-5А
MA-WD25-DP13
Для антенны подходит крепление MNT-22 (опционально регулируемое крепление)
MA-WD25-DP13B
Антенна с креплением МНТ-22
MA-WD25-MIMO3
Антенна подходит для MNT-25 (опционально наклонное крепление)
MA-WD25-MIMO3B
Антенна с креплением МНТ-25
MA-WE24-11
Для антенны подходит крепление MNT-22 (опционально регулируемое крепление)
MA-WE24-11B
Антенна с креплением МНТ-22
MA-WE24-14
Антенна подходит для MNT-5A (опционально крепление)
MA-WE24-14B
Антенна с креплением МНТ-5А
MA-WE24-14SB
Антенна сверхмощной конструкции с креплением МНТ-5А
MA-WE24-14MIMO
Антенна подходит для MNT-25 (опционально крепление)
MA-WE24-14MIMOB
Антенна с креплением МНТ-25
MA-WD25-DS15
Антенна с 2-мя разъемами типа N female. Подходит для крепления MNT-5A
MA-WD25-DS15B
Антенна с 2-мя разъемами типа N female с креплением MNT-5A
MA-WA24-12
MA-WA24-12 Antenna with SMA Female Connector suited for MNT-4L or MNT-4U MA-WA24-12BL Antenna with SMA Female Connector and MNT-4L mount MA-WA24-12BU Antenna with SMA Female Connector and MNT-4U mount MA-WA24-12NTF Antenna with N-Type, Female Connector Suited for MNT-23 (optional wall/pole adjustable mount) MA-WA24-12NTFB Antenna with N-Type, Female Connector and MNT-23 mount MA-WA24-12NTF & MNT-23H1 Antenna with N-Type, Female Connector and MNT-23H1 for horizontal polarization
MA-WA24-2X
MA-WA24-2X PM Antenna with integral Pole Mount includes stainless steel brackets MA-WA24-2X MNT Antenna Suited for MNT-22 (optional wall/pole adjustable mount) MA-WA24-2X MNTB Antenna with MNT-22 mount MA-WA24-2XSMESY / MA-WA24-2XMCESY Antenna with small enclosure, SMA/pig tail Connector and MNT-22 MA-WA24-2XSMESZ / MA-WA24-2XMCESZ Antenna with small enclosure, SMA/pig tail Connector with PEMs and MNT-22 MA-WA24-2XSMELY / MA-WA24-2XMCELY Antenna with large enclosure, SMA/pig tail Connector and MNT-22 MA-WA24-2XSMELZ / MA-WA24-2XMCELZ Antenna with large enclosure, SMA/pig tail Connector with PEMs and MNT-22
MA-WA24-TPMIMO
MA-WA24-TPMIMO Antenna Suited for MNT-22 (optional wall/pole adjustable mount) MA-WA24-TPMIMOB Antenna with MNT-22 mount
MA-WA25-17
MA-WA25-17 Antenna with N-Type Female connectors Suited for MNT-22 mount MA-WA25-17B Antenna with N-Type Female connectors with MNT-22 mount
MA-WA25-20
MA-WA25-20 Antenna Suited for MNT-22 (optional wall/pole adjustable mount) MA- WA25-20B Antenna with MNT-22 mount
MA-WA25-DP14
MA-WA25-DP14 Antenna 2 x N-Type Female connectors Suited for MNT-23 mount MA-WA25-DP14B Antenna 2 x N-Type Female connectors with MNT-23 mount MA-WA25-DP14SMES Antenna 2 x SMA RA Female connectors, enclosure with MNT-22 mount
MA-WA25-DP17
MA-WA25-DP17 Antenna 2 x N-Type Female connectors Suited for MNT-22 mount MA-WA25-DP17B Antenna 2 x N-Type Female connectors with MNT-22 mount MA-WA25-DP17SMES Antenna 2 x SMA Female connectors, enclosure small with MNT-22 mount
MA-WA25-DP23
MA-WA25-DP23 Antenna 2 x N-Type Female connectors Suited for MNT-60A mount MA-WA25-DP23B Antenna 2 x N-Type Female connectors with MNT-60A mount

Подбор и поставка

Подберём секторные или абонентские антенны 2.3–2.7 ГГц под ваше оборудование и план покрытия и организуем поставку.
