Антенны секторные 4.4-6.5 ГГц

Подбор по параметрам
Название



Секторные антенны 4.4–6.5 ГГц Mars Antennas — сводный раздел панельных антенн для базовых станций беспроводного доступа и Wi-Fi в широком диапазоне от 4.4 до 6.5 ГГц. Здесь собраны модели из разделов 4.4–5.1, 4.9–6.1, 5 ГГц, 5.15–5.875 и 5.7–6.5 ГГц, что удобно для сравнения.

Состав линейки

  • 4.4–5.1 и 4.4–6.1 ГГц — MA-WD47-DP15, MA-WC47-DP16, MA-WD52-DP15.
  • 4.9–6.1 ГГц — MA-WC54-2DS17, MA-WC55-DS17, MA-WD55-DS16, MA-WD56-DSV16, MA-WD55-17H, MA-WB55-20 (30°), MA-WD55-16, MA-WE55-15, MA-WC55-17, MA-WC56-DP17, MA-WD56-DP16 и MIMO-версии.
  • 5.15–5.875 ГГц — MA-WD56-DP13, MA-WE56-DP12, MA-WE56-DP15, MA-WD55-2DS16.
  • 5.7–6.5 ГГц — MA-WD62-DS16, MA-WC62-DP17, MA-WD62-DP16, MA-WC62-17, MA-WD62-16.

На что смотреть при выборе

  • Рабочий поддиапазон оборудования — антенна должна полностью его перекрывать.
  • Ширина сектора: 30° и 60° для дальних секторов, 90° и 120° для широкой зоны.
  • Поляризация: V или H для SISO, V/H и ±45° для MIMO 2×2, 2×±45° и тройная — для MIMO 3×3 и 4×4.
  • Усиление, допустимая мощность и разъёмы.

Таблица содержит диапазон, ширину диаграммы, усиление, поляризацию, мощность, разъёмы, габариты и ссылку на техническое описание каждой модели.

Модельный ряд

Панельные секторные антенны диапазона частот 4.4-6.5 ГГц MARS Antennas для базовых станций

АртикулДиапазон частот ГГцДНКуPolP ВтРазъемыГабариты ммData Sheet
MA-WC54-2DS174.4...5.165°4x17dBiDS 2x±45°504xN-female370x370x40
MA-WD47-DP154.4...5.190°15dBiDual V/H102xN-female370x370x40
MA-WC47-DP164.4...5.160°16dBiDual V/H102xN-female370x370x40

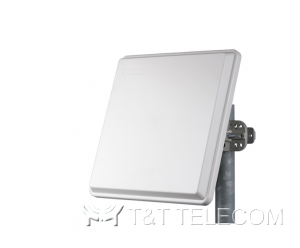

MA-WD52-DP154.4...6.190°16dBiDual V/H502xN-female370x370x40
MA-WC55-DS174.9...6.160°17dBiDS ± 45º102xN-female370x370x40
MA-WD55-DS164.9...6.190°16dBiDS ±45°102xN-female370x370x40
MA-WD56-DSV164.9...6.190°16dBiDS ±45°/ V103xN-female370x370x40
MA-WD55-17H4.9...6.190°17dBiH20N-female573x95x53
MA-WB55-204.9...6.130°20dBiV50N-female573x120x115
MA-WD55-164.9...6.190°16dBiV50N-female573x95x53
MA-WD55-16MIMO4.9...6.190°3x16dBiV503xN-female400x300x50
MA-WE55-154.9...6.1120°15dBiV50N-female573x95x53
MA-WE55-15MIMO4.9...6.1120°15dBiV503xN-female400x300x50
MA-WC55-174.9...6.160°17dBiV50N-female573x95x53
MA-WC56-DP174.9...6.160°17-18dBiDual V/H102xN-female 2x-SMA370x370x40
MA-WD56-DP164.9...6.190°16dBiDual V/H102xN-female370x370x40

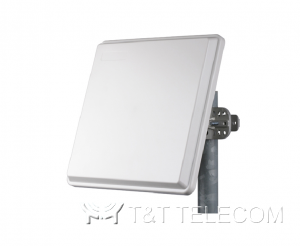

MA-WD55-2DS165.1...5.990°15-16dBiDS 2x±45°104xN-female370x370x40
MA-WD56-DP135.15...5.87590°13dBiDual V/H102xN-female200x200x33
MA-WE56-DP125.15...5.875120°12dBiDual V/H102xN-female200x200x33
MA-WE56-DP155.15...5.875120°14.5dBiDual V/H102xN-female 2x-SMA370x370x40
MA-WD62-DS165.7...6.42590°15.5dBiDS ±45°102xN-female370x370x40

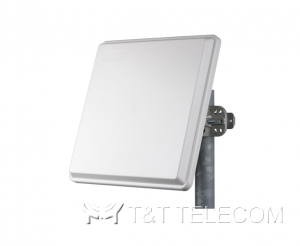

MA-WC62-DP175.7...6.42560°17dBiDual V/H102xN-female370x370x40
MA-WD62-DP165.7...6.42590°16dBiDual V/H102xN-female370x370x40

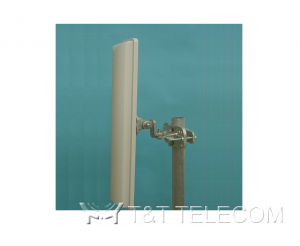

MA-WC62-175.7...6.560°17dBiV50N-female573x95x53
MA-WD62-165.7...6.590°16dBiV50N-female573x95x53

Список принятых сокращений

DS ± 45ºАнтенна XPol. Поляризация с наклоном +45º и -45º (Dual Slant Polarization ± 45º).
DS 2x±45°Сдвоенная поляризация с наклоном (2 х +45º и 2 х -45) (Double Dual Slant Polarization).
DS: ±45°/ VСовмещенная поляризация: вертикальная + с наклоном +45º и -45º (Triple Polarizations: Dual Slant ± 45° and Vertical).
Dual V/HСовмещенная: вертикальная и горизонтальная поляризация (Dual-polarized vertically/horizontally).
HЛинейная горизонтальная поляризация (Linear Horizontal Polarization).
VЛинейная вертикальная поляризация (Linear Vertical Polarization).
КуКоэффициент усиления антенны.
PМаксимальная подаваемая мощность сигнала на вход антенны (непрерывная/пик).
ДНУгол апертуры – ширина луча (диаграмма направленности) по уровню половинной мощности.

Подбор и поставка

Подберём секторные антенны 4.4–6.5 ГГц под ваш частотный план и оборудование базовой станции и организуем поставку.
