MA-WP2556-DP12 Антенна параболическая двухдиапазонная, 2400‑2700 МГц / 5000‑6000 МГц, двухполяризационная, 25 дБи / 32.5 дБи, 20 Вт, 1.2 м
Параболические антенны MIMO
ПроизводительMARS Antennas
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

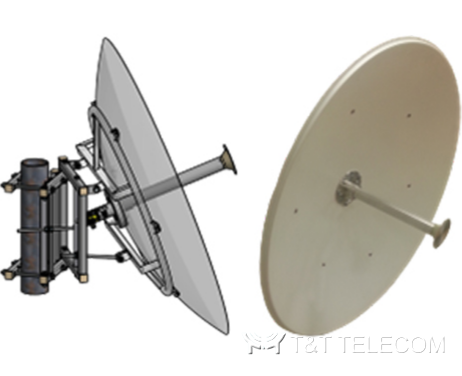

MARS Antennas MA-WP2556-DP12 — двухдиапазонная параболическая (рефлекторная) антенна диаметром 1,2 м для диапазонов 2,4–2,7 ГГц и 5–6 ГГц с совмещённой вертикальной и горизонтальной поляризацией. Четыре разъёма — по паре V/H на каждый диапазон — позволяют построить двухдиапазонный MIMO-радиоканал «точка-точка» с усилением 25/32,5 дБи.
Особенности
- Эффективная и стабильная работа.
- Высокая стабильность параметров в заявленном диапазоне частот.
- Подходит для суровых погодных условий.
Технические характеристики
| Параметр | 2,4–2,7 ГГц | 5–6 ГГц |
|---|---|---|
| Диапазон рабочих частот | 2,4–2,7 ГГц | 5,0–6,0 ГГц |
| Усиление, тип. | 25±1 дБи | 32,5±1 дБи |
| КСВН, макс. | 1,7:1 | 2,0:1 |
| Поляризация | вертикальная и горизонтальная | вертикальная и горизонтальная |
| Кросс-поляризация, тип. | 10 дБ | 20 дБ |
| Ширина ДН в горизонтальной плоскости (−3 дБ) | 6° | 3° |
| Ширина ДН в вертикальной плоскости (−3 дБ) | 6° | 3° |
| Коэффициент защитного действия | −30 дБ | −40 дБ |
| Развязка между входами, тип. | −15 дБ | −20 дБ |
| Междиапазонная развязка | −20 дБ | −20 дБ |
| Параметр | Значение |
|---|---|
| Максимальная подводимая мощность | 20 Вт |
| Входное сопротивление | 50 Ом |
| Диаметр | 1200 мм |
| Вес | 18 кг |
| Разъёмы | 4× N female |
| Оборотная сторона | химически пассивированный алюминий |
| Монтаж | MNT-WP12 |
| Рабочая температура | −40…+65 °C |
| Виброустойчивость | IEC 60721-3-4 |
| Ветровая нагрузка | 200 км/ч (допустимая) |
| Воспламеняемость | UL94 |
| Водонепроницаемость | IP65 |
| Испытания на повышенную влажность | ETS 300 019-1-4, EN 302 085 (Annex A.1.1) |
| Испытание в солевом тумане | IEC 68-2-11 |
| Лёд и снег | 25 мм (допустимо) |
Документация
- Антенна MA‑WP2556‑DP12. Data Sheet 174.36 КБ
