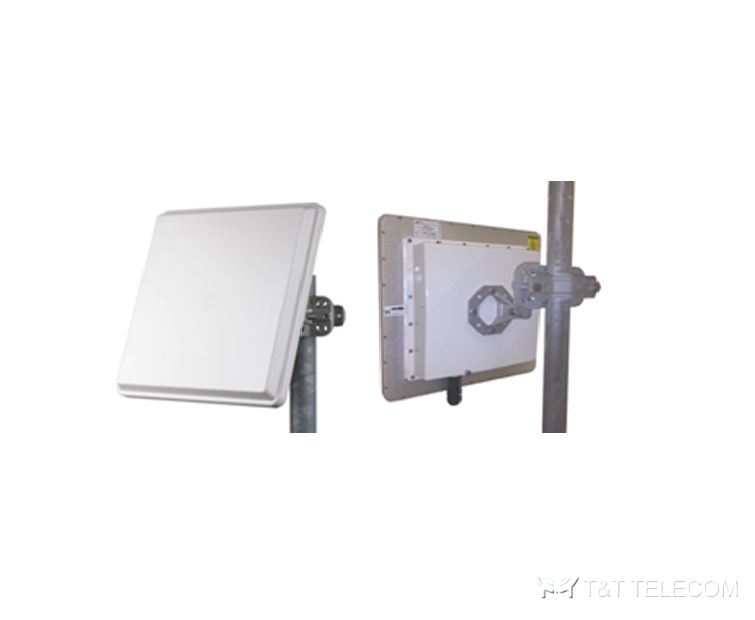

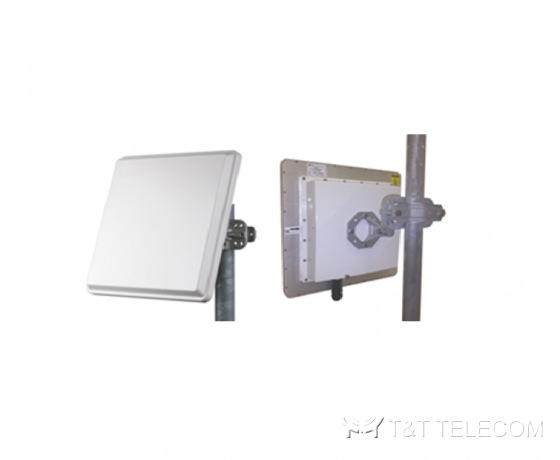

MA-WD56-DP16 Антенна базовой станции, 4900‑6100 МГц Vpol/Hpol, 16dBi, 90° 10 W
Антенны секторные 4.9-6.1 ГГц
ПроизводительMARS Antennas
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
MARS Antennas MA-WD56-DP16 — широкополосная двухполяризационная секторная антенна для базовых станций диапазона 4,9–6,1 ГГц: сектор 90°, усиление 16 дБи, вертикальная и горизонтальная поляризация, размеры 370×370×40 мм. Экономичное решение для крупных сетей общественной безопасности, WLL, WLAN, H-LAN, ISM, UNII, муниципальных сетей MESH и радиолиний «точка-многоточка».
Особенности
- Стабильная работа с усилением 16 дБи.
- Компактный размер.
- Наклонное крепление для быстрой и простой установки.
- Обтекатель с защитой от УФ для суровых климатических условий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий диапазон частот | 4,9–6,1 ГГц |
| Усиление, тип. | 16 дБи |
| КСВН, макс. | 1,7:1 |
| Поляризация | двойная, вертикальная и горизонтальная |
| Ширина луча (−3 дБ), горизонтальная плоскость | 90° |
| Ширина луча (−3 дБ), вертикальная плоскость | 8° |
| Коэффициент защитного действия, мин. | −30 дБ |
| Максимальная подводимая мощность | 10 Вт |
| Развязка между входами | −30 дБ |
| Импеданс | 50 Ом |
| Молниезащита | заземление по постоянному току |
| Размеры (В×Ш×Г) | 370×370×40 мм |
| Вес | 2 кг |
| Разъёмы и монтаж | см. варианты заказа |
| Оборотная сторона | алюминий с химической пассивацией |
| Обтекатель | поликарбонат с защитой от УФ |
| Рабочая температура | −55…+65 °C |
| Ветровая нагрузка | 200 км/ч (сохраняет работоспособность) |
| Вибростойкость | IEC 60721-3-4 |
| Воспламеняемость | UL94 |
| Водонепроницаемость | IP67 |
| Испытания в солевом тумане | IEC 68-2-11 |
| Допустимый слой льда | 25 мм радиальный |
| Испытания на повышенную влажность | ETS 300 019-1-4, EN 302 085 (приложение A.1.1) |
Варианты заказа
| Артикул | Исполнение |
|---|---|
| MA-WD56-DP16 | антенна под MNT-22 (дополнительное регулируемое крепление на стену/опору) |
| MA-WD56-DP16B | антенна с креплением MNT-22 |
| MA-WD56-DP16SMEL | антенна в большом корпусе, 2 разъёма SMA и MNT-22 |
| MA-WD56-DP16SMELZ | антенна в большом корпусе, 2 разъёма SMA со встроенным PEMs и MNT-22 |
