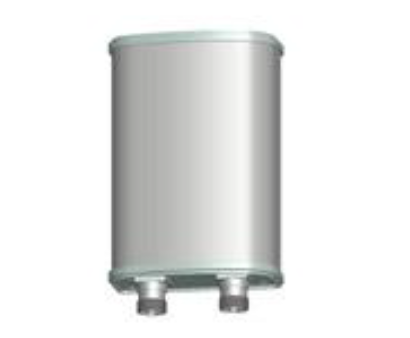

K8811126F31 Антенна панельная секторная 3300‑3800 МГц XPol, 65°, 12.5dBi, 150W
Антенны секторные 3.3-3.8 ГГц
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K8811126F31 — панельная секторная антенна диапазона 3300–3800 МГц с двойной поляризацией ±45° (XPol), сектором 65° и усилением 12,5 дБи. Рассчитана на мощность до 150 Вт на вход, имеет низкую интермодуляцию (IM3 ≤ −140 дБн) и разъёмы 4.3-10; электрический наклон фиксированный 0°, механический — 0–15°.
Технические характеристики
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Диапазон частот | 3300–3600 МГц | 3600–3800 МГц |
| Поляризация | ±45° | ±45° |
| Усиление | 12,3±0,3 дБи | 12,8±0,3 дБи |
| Ширина ДН в горизонтальной плоскости (−3 дБ) | 67±3,6° | 66±2,8° |
| Ширина ДН в вертикальной плоскости (−3 дБ) | 22±1,8° | 20±1,6° |
| Отношение вперёд/назад | >22 дБ | >23 дБ |
| Кросс-поляризационная развязка | ≥17 дБ (в секторе ±60° ≥10 дБ) | ≥18 дБ (в секторе ±60° ≥10 дБ) |
| Подавление первого верхнего бокового лепестка | >14 дБ | >14 дБ |
| Параметр | Значение |
|---|---|
| Электрический наклон | 0° (фиксированный) |
| КСВН | ≤1,5 |
| Развязка между портами | ≥25 дБ |
| Интермодуляция IM3 (2×43 дБм) | ≤−140 дБн |
| Импеданс | 50 Ом |
| Макс. мощность на вход при 50 °C | 150 Вт |
| Грозозащита | заземление по постоянному току (DC Ground) |
| Разъёмы | 2× 4.3-10 female, снизу |
| Размеры (В×Ш×Г) | 220×160×80 мм |
| Размер упаковки | 350×220×155 мм |
| Вес антенны | 1,5 кг |
| Вес монтажного комплекта | 1,6 кг |
| Вес в упаковке | 3,7 кг |
| Ветровая нагрузка при 150 км/ч (фронт/бок/тыл) | 39 / 12 / 44 Н |
| Макс. скорость ветра | 216 км/ч |
| Материал обтекателя | стеклопластик |
| Цвет обтекателя | серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–115 мм |
Документация
- DATASHEET 360.25 КБ
