Шкафы сухого хранения

Шкаф сухого хранения обеспечивает ультранизкие значения относительной влажности, необходимые для хранения влагочувствительных компонентов и материалов: электрорадиоэлементов, печатных плат, пластин, кассет, электронных модулей и других изделий радиоэлектронной техники. В разделе представлены шкафы сухого хранения ESD Viking серии DC и DC Light, а также шкафы KADAMM.

Принцип работы и исполнения

Шкафы серии DC выпускаются в двух модификациях — для сухого хранения в воздушной среде и в среде азота. Азотный шкаф сухого хранения дополнительно снижает риск окисления при длительном хранении. Модули подачи азота с ручным и автоматическим управлением устанавливаются на шкаф как опции.

Шкафы сухого хранения ЛАЙТ

Серия DC Light — упрощённая конструкция шкафов DC с такими же показателями выхода в рабочий режим и восстановления, как у старшей линии. Выпускается в двух типоразмерах — трёхсекционный DCL-3 и шестисекционный DCL-6, в одном цветовом исполнении, с ограниченным набором опций: дополнительные полки ЛАЙТ SHG-DCL/SHG-SH-DCL, светосигнальная колонна C-DC, шарнирные опоры, датчик температуры и влажности, внесённый в реестр СИ (PVTB-DC, PVTW-DC, PVTG-DC), ограничители полок и система хранения катушек.

Подразделы

• Шкафы сухого хранения KADAMM — азотные шкафы начального уровня объёмом от 115 до 1428 л.

На что смотреть при выборе

Объём и количество секций под номенклатуру, требуемый уровень влажности и скорость восстановления после открывания двери, необходимость азота, интерфейс для мониторинга, класс влагочувствительности хранимых компонентов по J-STD-033.

Шкафы серии DC: характеристики и опции

Отличительные особенности шкафов серии DC

• Все шкафы серии выпускаются только в антистатическом исполнении и соответствуют требованиям стандарта ГОСТ Р 53734.
• Диапазон поддержания влажности 1–50% RH с точностью ±1%.
• Каждая секция шкафа закрывается на отдельный ключ.
• Каждый шкаф оснащён портом RS-232 для подключения к компьютеру и оперативной передачи информации.
• Управление с помощью цифровой панели с тремя кнопками и интуитивно понятным меню.
• Контроль влажности и температуры — встроенный точный датчик с цифровым интерфейсом, процессор и ЖКИ-дисплей.
• Возможность установки автоматического модуля азота и модуля азота с ручной регулировкой.
• Собственное программное обеспечение для контроля и управления шкафом серии DC.
• Время выхода в рабочий режим (с 50% до 1% RH) для 3-дверного шкафа DC-3 — менее 1 часа 40 мин.
• Время восстановления до <10% RH для 6-дверного шкафа DC-6 — менее 1 минуты.
• Класс защиты от внешних воздействий IP 55.

Цвета исполнения DC ESD

• Белый RAL 9010 (артикул DC-W ESD, например, DC-3W ESD для 3-дверного белого шкафа)
• Светло-серый RAL 7035 (артикул DC-G ESD, например, DC-6G ESD для 6-дверного серого шкафа)
• Чёрный RAL 9005 (артикул DC-B ESD, например, DC-1B ESD для 1-дверного чёрного шкафа)

Шкафы изготовлены в соответствии со стандартами

• IPC/JEDEC J-STD-033С «Обращение, упаковка, транспортировка и использование компонентов, чувствительных к влаге и пайке методом оплавления»
• IPC/JEDEC J-STD-020C «Классификация чувствительности к влажности/пайке для негерметичных твердотельных компонентов поверхностного монтажа»
• EIA/IPC/JEDEC J-STD-075 «Классификация влагочувствительности компонентов, не относящихся к микросхемам»
• ГОСТ 21493 «Изделия электронной техники. Требования по сохраняемости и методы испытаний»
• ГОСТ 23216 «Хранение печатных плат»

Модельный ряд

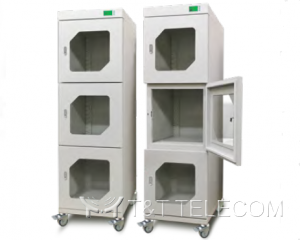

• Шкаф сухого хранения трёхсекционный серии DC Light DCL-3 ESD

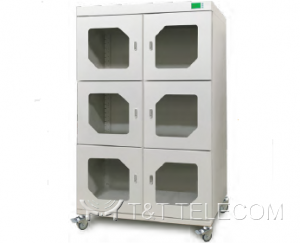

• Шкаф сухого хранения шестисекционный серии DC Light DCL-6 ESD

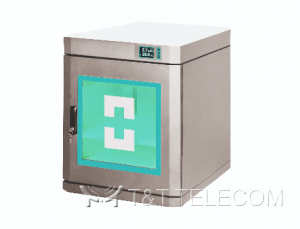

• Шкаф сухого хранения односекционный серии DC-1 ESD
• Шкаф сухого хранения двухсекционный серии DC-2 ESD
• Шкаф сухого хранения серии DC-3 ESD с 3 секциями

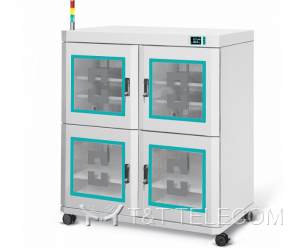

• Шкаф сухого хранения серии DC-4 ESD с 4 секциями

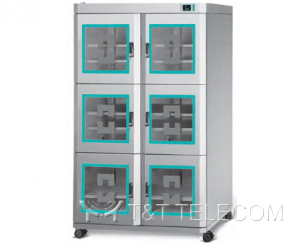

• Шкаф сухого хранения серии DC-6 ESD с 6 секциями
• Модуль подачи азота с автоматическим управлением для шкафов сухого хранения серии DC ESD
• Модуль подачи азота с ручным управлением для шкафов сухого хранения серии DC ESD
• Система хранения катушек для шкафов сухого хранения DC
• Ограничители для полок шкафов сухого хранения DC
• Выдвижные полки для шкафа сухого хранения

Дополнительное оборудование для шкафа

Подбор и поставка

Подберём шкаф сухого хранения под объём и класс влагочувствительности ваших компонентов, сформируем комплект опций и организуем поставку.
