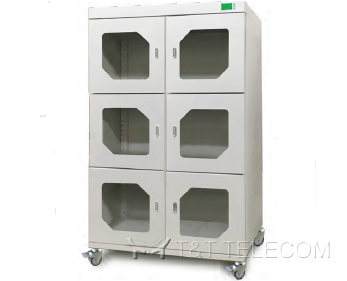

Шкаф сухого хранения VIKING DCL-6 ESD серии DC Light — шестисекционный антистатический шкаф для хранения электронных компонентов, чувствительных к влаге. Шкаф поддерживает относительную влажность в диапазоне 1–50% с точностью ±1% за счёт автоматически регенерируемого абсорбента (Zeolite), оповещает об открытой двери и превышении заданной влажности.
Технические характеристики
| Параметр | Значение |
|---|
| Диапазон поддержания влажности | 1-50% |
| Точность поддержания уровня влажности | ±1% |
| Абсорбция влаги | Автоматически регенерируемый абсорбент (Zeolite) |
| Максимальные размеры объектов хранения | ширина до 500 мм, высота до 510 мм, глубина до 570 мм* |
| Системы оповещения об открытой двери и о превышении заданной влажности | Звуковая и световая. Превышение заданной влажности отображается на ЖК дисплее и с помощью индикаторной подсветки. |
| Требования к электропитанию | 220 ± 22 В |
| Потребляемая мощность в режиме осушения | 20 Вт·ч (для DC-1, DC-2, DC-3) и 30 Вт·ч (для DC-4 и DC-6) |
| Потребляемая мощность в режиме регенерации | 210 Вт·ч (для DC-1, DC-2, DC-3) и 240 Вт·ч (для DC-4 и DC-6) |
| Класс защиты от внешних воздействий | IP 55 |
Справочные данные
| Параметр | Значение |
|---|
| Время осушения с 50% до 1 % RH | 80 мин. |
| Время осушения с 50% до 5 % RH | 40 мин. |
| Среднее время восстановления уровня влажности до 10% RH после открытия двери на 10 с * | 1 мин. |
| Среднее время восстановления уровня влажности до 5% RH после открытия двери на 10 с * | 3 мин. |
| Среднее время восстановления уровня влажности до 3% RH после открытия двери на 10 с * | 7 мин. |
| Среднее время восстановления уровня влажности до 1% RH после открытия двери на 10 с * | 13 мин. |
| Среднее время восстановления уровня влажности до 1% RH после открытия двери на 20 с * | 18 мин. |
| Кол-во открытий двери ШСХ в течении часа при установленном уровне относит. влажности 3%* | 7 |
* эксперимент проводился без тары внутри ШСХ, при уровне относительной влажности окружающей среды 50%RH и температуре 25°С
Опции под заказ
Внутренняя индикаторная светодиодная подсветка. Подсветка устанавливается в шкаф сухого хранения VIKING серии DC любого цвета и типоразмера; внутреннее отделение подсвечивается светосигнальной системой.
| Цвет | Значение |
|---|
| Зелёный | Режим поддержания заданных значений влажности / уровня кислорода |
| Жёлтый | Восстановление заданных значений, например после открытия двери |
| Фиолетовый | Наполнение азотом для выхода на заданный уровень O2 |
| Мигающий красный | Дверь открыта более 30 секунд |
| Красный | Критические ошибки в работе системы |
| Артикул | Подходит к шкафам | Типоразмер |
|---|
| LED-DC1 | DC-1W ESD, DC-1B ESD, DC-1G ESD | односекционные |
| LED-DC2 | DC-2W ESD, DC-2B ESD, DC-2G ESD | двухсекционные |
| LED-DC3 | DC-3W ESD, DC-3B ESD, DC-3G ESD | трёхсекционные |
| LED-DC4 | DC-4W ESD, DC-4B ESD, DC-4G ESD | четырёхсекционные |
| LED-DC6 | DC-6W ESD, DC-6B ESD, DC-6G ESD | шестисекционные |
Модули подачи азота
Автоматический модуль встраивается внутрь шкафа в верхней части и подходит для шкафа любого типоразмера; модуль с ручным управлением устанавливается на любой шкаф серии DC ESD как дополнительная опция. Модули выпускаются в чёрном, белом и сером цвете под цвет шкафа.
| Артикул | Описание |
|---|
| DC-A2-W ESD | Модуль азота белый с автоматическим управлением |
| DC-A2-B ESD | Модуль азота чёрный с автоматическим управлением |
| DC-A2-G ESD | Модуль азота серый с автоматическим управлением |
| DC-AW | Модуль азота белый с ручным управлением |
| DC-AB | Модуль азота чёрный с ручным управлением |
| DC-AG | Модуль азота серый с ручным управлением |
Аксессуары
- Система хранения катушек: белая RAL 9010 (SCO-W-DC), светло-серая RAL 7035 (SCO-G-DC), чёрная RAL 9005 (SCO-B-DC).
- Ограничители для полок: белые RAL 9010 (LIW-DC), светло-серые RAL 7035 (LIG-DC), чёрные RAL 9005 (LIB-DC).
- Комплект выдвижных полок USC-DC — на стандартные полки шкафа; USS-DC — на укороченные полки. Цвет — белый, светло-серый или чёрный.
