Столы рабочие VIKING «КЛАССИК»
Рабочие места серии Классик
ПроизводительViking
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

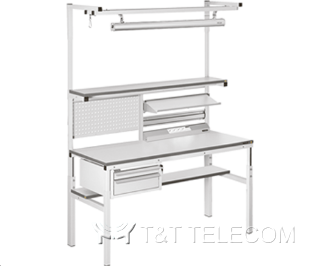

Рабочие места Viking серии КЛАССИК — общепромышленные и антистатические (ESD) столы на основе боковых алюминиевых профилей для монтажников и ремонтников радиоаппаратуры. Столы применяются также как верстак для лёгких слесарных работ или стол для работы с оборудованием и оснащаются большим набором дополнительных элементов для эргономичного рабочего места ESD.
Информация для заказа
| Артикул | Размер | Артикул | Размер |
|---|---|---|---|
| СР-12-7 Классик | 1200×700 мм | СР-12-9 Классик | 1200×900 мм |
| СР-15-7 Классик | 1500×700 мм | СР-15-9 Классик | 1500×900 мм |
| СР-18-7 Классик | 1800×700 мм | СР-18-9 Классик | 1800×900 мм |
Элементы и дополнительное оснащение
| № | Элемент | Описание |
|---|---|---|
| 1 | Стол рабочий СР | Металлический каркас; при расстановке в линию столы КЛАССИК прилегают друг к другу без зазоров |
| 1а | Угловой стол УС-1 | Функциональная угловая приставка для столов серии Классик |
| 1б | Набор колёсных опор К-СР и D-75 | Опорные колодки К-СР и колёса D-75 (заказываются отдельно) |
| 2 | Полка для оборудования ПО | В комплекте задние стойки для монтажа дополнительного оборудования |
| 2а | Дополнительная полка ПО/1 | Поставляется без задних стоек, требует их наличия |
| 2б | Дополнительная нижняя полка ПО/2 | Устанавливается под столешницей, несовместима с подвесной тумбой с тремя ящиками ТП-01/П |
| 3, 3а | Панель электромонтажная ЭПА | Алюминиевый короб с 4 евророзетками и заземляющим контактом, выключатель питания, сетевой провод 3 м; опционально дополнительные розетки, автомат безопасности, УЗО, телефонная розетка. Номинальная нагрузка 10 А |
| 4 | Освещение рабочей поверхности ДЛ/A | Алюминиевый корпус с регулировкой направления света, бестеневой отражатель, немерцающее электронное включение без строб-эффекта; 2 люминесцентные лампы по 54 Вт; 1200 люкс на расстоянии 1 м |
| 4а | Освещение светодиодное ДЛ/C2 | Световой поток 5985 Лм, 4700–5300 К, не менее 1200 люкс на 1 м, мощность 43 Вт |
| 4б | Светильник под верхнюю полку ДЛ/Н2 | Крепится под верхней полкой или на перфопанели, регулировка угла наклона 80°, не менее 1000 люкс на 1 м |
| 5 | Средняя стойка СРСТ | Требуется при заказе любых ½ модулей; стойка и поперечная планка |
| 6, 6а | Рельс для ячеек комплектации радиокомпонентов, ½ РК | Ячейки по всей ширине стола, алюминиевый профиль |
| 7, 7а | Панель перфорированная ПФП | Для крепления вспомогательного оборудования и инструментов |
| 8, 8а | Полка наклонная ПН, полноразмерная ПНП | С регулировкой угла наклона |
| 9 | Инструментальная планка ИП | Для подвесных инструментов, дополнительного освещения, схем и чертежей |
| 10 | Подвесные тумбы ТП-01/П, ТП-02/П | Для хранения инструмента и принадлежностей |
| 10а | Подвесные тумбы ТП-10/П, ТП-20/П | Глубина уменьшена до 490 мм |
Документация
- Рабочие столы VIKING серии КЛАССИК — проспект (PDF)
- Рабочий стол серии КЛАССИК — инструкция по сборке (PDF)
- Угловой стол УС-1 — инструкция по сборке (PDF)
- Полка наклонная ПН — инструкция по сборке (PDF)
- Инструментальная планка ИП — инструкция по сборке (PDF)
- Нижняя полка ПО/2 — инструкция по сборке (PDF)
- Освещение рабочей поверхности ДЛ/A Комфорт — инструкция по сборке (PDF)
- Основная полка для оборудования ПО — инструкция по сборке (PDF)
- Панель электромонтажная ЭПА (½ ЭПА) — инструкция по сборке (PDF)
- Перфопанель ПФП (½ ПФП) — инструкция по сборке (PDF)
- Подвесные тумбы ТП/П — инструкция по сборке (PDF)
- Приборно-инструментальная полка ПО ИП — инструкция по сборке (PDF)
- Средняя стойка СРСТ — инструкция по сборке (PDF)
- Светильник под верхнюю полку ДЛ/Н — инструкция по сборке (PDF)
