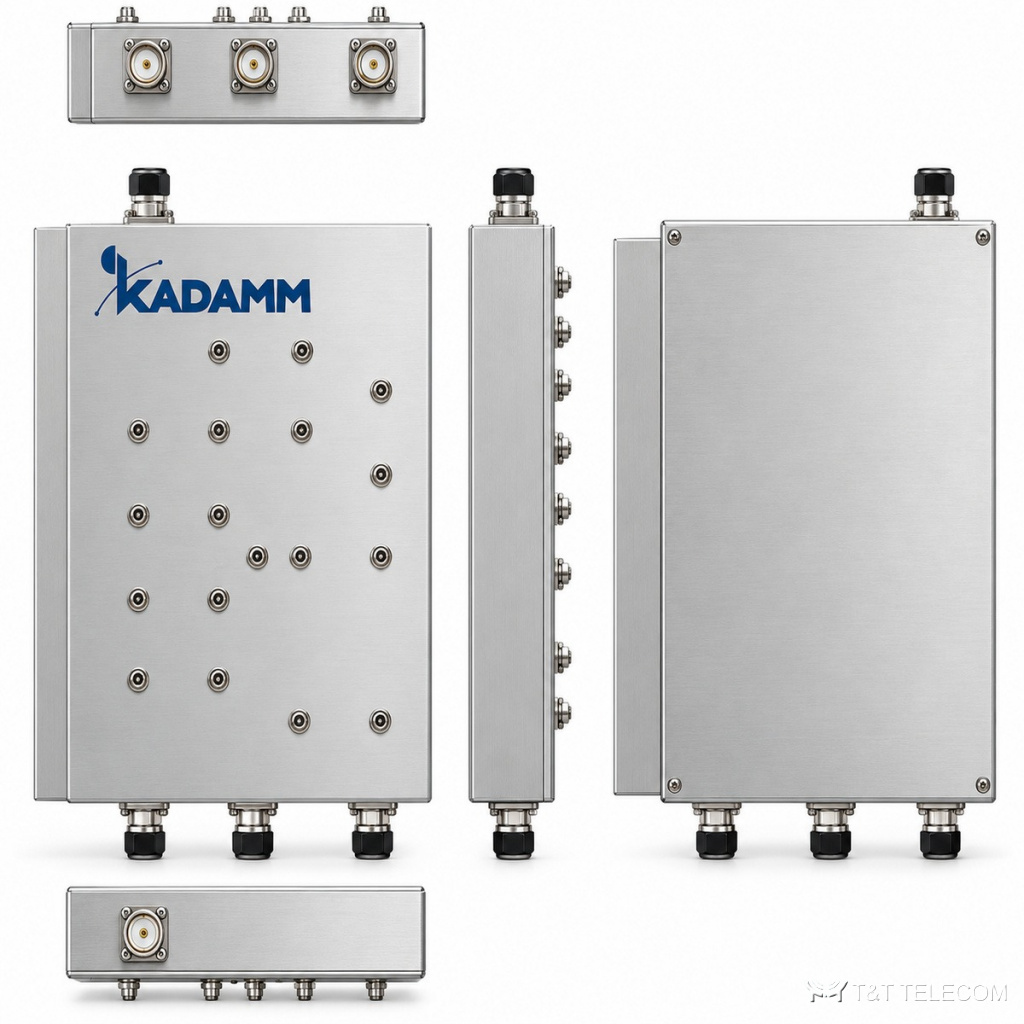

KADAMM МП-Ф-3 — серия резонаторных триплексеров на три полосы в диапазоне 698–2700 МГц: широкие исполнения 698–862 / 880–960 / 1710–2690 МГц и узкие под конкретные каналы TDD. Мощность 10–100 Вт, развязка от 20 до 70 дБ, разъёмы N, SMA или общий порт N со входами SMA.
Как устроена МП-Ф-3
МП-Ф-3 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-Ф-3 — 698–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Допустимая мощность на вход МП-Ф-3 — 10–100 Вт.
Где применяют
- Сведение трёх систем в общий фидер.
- Репитеры и малые соты с раздельными полосами.
- Встраивание в оборудование — исполнения с SMA.
- Для МП-Ф-3: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий (МП-Ф-3).
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | по исполнению, 698–2700 МГц |
| Число полос | 3 — по артикулу |
| Вносимые потери | по исполнению — см. таблицу |
| Развязка между портами | по исполнению — см. таблицу |
| Средняя мощность | 10–100 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полос | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM МП-3-1900/2620-N | 3 | 1900–1920 / 2300–2400 / 2570–2620 | ≤0,5 | ≥70 | 100 | общий порт N (розетка), входы полос SMA (розетка) | 155 × 90 × 34 мм |
| KADAMM МП-3-698/2690-N | 3 | 698–862 / 880–960 / 1710–2690 | ≤1,0 | ≥25 | 100 | N (розетка) | 200 × 135 × 36 мм |
| KADAMM МП-3-703/2700-N | 3 | 703–960 / 1710–2170 / 2500–2700 | ≤0,8 | ≥20 | 100 | N (розетка) | 170 × 90 × 42 мм |
| KADAMM МП-3-758/869-SMA | 3 | 758–776 / 788–824 / 851–869 | ≤2,0 / ≤1,0 / ≤2,0 | ≥80 | 50 | SMA (розетка) | 218 × 195 × 36 мм |
| KADAMM МП-3-763/860-SMA | 3 | 763–775 / 793–815 / 851–860 | ≤3,0 | ≥85 | 10 | SMA (розетка) | 218 × 195 × 36 мм |
| KADAMM МП-3-763/860-SMA-2 | 3 | 763–775 / 793–815 / 851–860 | ≤2,5 | ≥125 | 15 | SMA (розетка) | 200 × 135 × 86 мм |
| KADAMM МП-3-769/860-SMA | 3 | 769–775 / 799–815 / 851–860 | ≤4,8 / ≤3,5 / ≤2,5 | ≥125 | 10 | SMA (розетка) | 200 × 135 × 86 мм |
| KADAMM МП-3-769/869-SMA | 3 | 769–775 / 799–824 / 851–869 | ≤4,8 / ≤3,6 / ≤2,7 | ≥125 | 10 | SMA (розетка) | 200 × 135 × 86 мм |
| KADAMM МП-3-769/869-SMA-2 | 3 | 769–775 / 799–824 / 851–869 | ≤2,0 | ≥62 | 50 | SMA (розетка) | 157 × 115 × 36 мм |
| KADAMM МП-3-790/1670-N | 3 | 790–960 / 1220–1300 / 1520–1670 | ≤0,5 | ≥50 | 30 | N (розетка) | 192 × 108 × 41 мм |
| KADAMM МП-3-790/2170-N | 3 | 790–960 / 1710–1880 / 1920–2170 | ≤0,5 | ≥20 | 100 | N (розетка) | 186 × 90 × 42 мм |
| KADAMM МП-3-880/1980-SMA | 3 | 880–915 / 1710–1785 / 1920–1980 | ≤1,0 / ≤1,0 / ≤0,9 | ≥40 | 50 | SMA (розетка) | 160 × 100 × 39 мм |
| KADAMM МП-3-925/2170-SMA | 3 | 925–960 / 1805–1880 / 2110–2170 | ≤1,0 / ≤0,9 / ≤0,9 | ≥30 | 50 | SMA (розетка) | 160 × 100 × 39 мм |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: N (розетка); SMA (розетка); общий порт N (розетка), входы полос SMA (розетка) |
| Габариты | по исполнению — см. таблицу |
| Температура эксплуатации | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
Как подобрать МП-Ф-3
- Исполнение выбирают по набору полос в таблице.
- Развязка сильно зависит от исполнения — сверьте с задачей.
- Габариты каждого исполнения — в таблице.
- Суммарная мощность передатчиков на входе МП-Ф-3 — не выше 10–100 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM МП-Ф-3 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM МП-Ф-3 — техническое описание 247.65 КБ
