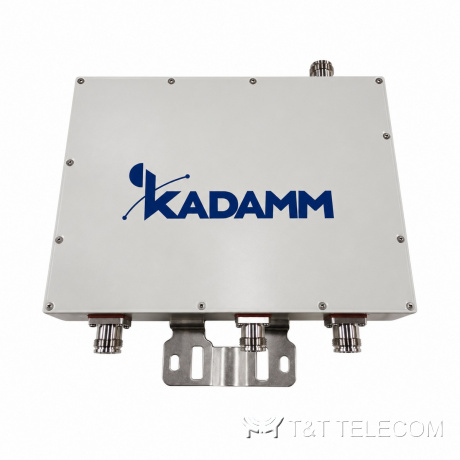

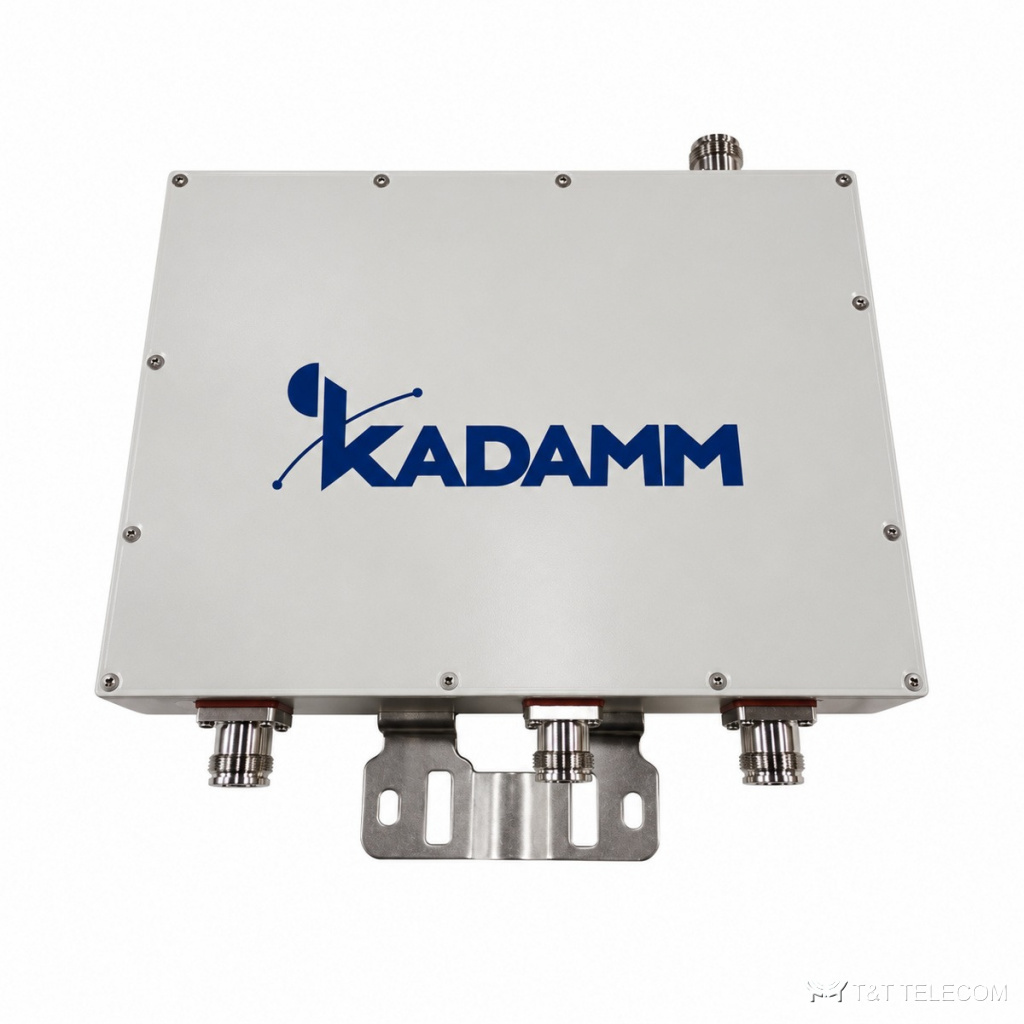

KADAMM МП-3-800+900+2600 — триплексор, который разделяет LTE 800 и GSM / LTE 900 и выводит все верхние полосы на один широкий порт 1427–3800 МГц. Потери до 0,5 дБ в нижних портах и до 0,25 дБ в верхнем, развязка от 45 дБ, PIM3 до −150 дБн, 200 Вт. Корпус 245 × 186 × 62 мм.
Как устроена МП-3-800+900+2600
МП-3-800+900+2600 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-3-800+900+2600 — 690–862 / 880–960 / 1427–3800 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция МП-3-800+900+2600 — не более −150 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН МП-3-800+900+2600 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход МП-3-800+900+2600 — 200 Вт. Разъёмы МП-3-800+900+2600: 4.3-10 (розетка).
Вносимые потери МП-3-800+900+2600 — не более 0,5 дБ (690–862 МГц) не более 0,5 дБ (880–960 МГц) не более 0,25 дБ (1427–3800 МГц). Выходов: 3. Развязка между портами не менее 45 дБ. Конструкция МП-3-800+900+2600: габариты 245 × 186 × 62 мм (без разъёмов); защита IP65; работает при −20…+60 °C.
Где применяют
- Сайты, где 800 и 900 МГц принадлежат разным операторам.
- Подключение верхних полос и 5G NR одним портом.
- Мощные тракты базовых станций.
- Для МП-3-800+900+2600: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий (МП-3-800+900+2600).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 690–862 / 880–960 / 1427–3800 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−150 дБн при 2 × 43 дБм |
| КСВН | ≤1,3 |
| Развязка / подавление | ≥45 дБ |
| Вносимые потери | ≤ 0,5 дБ (690–862 МГц) ≤ 0,5 дБ (880–960 МГц) ≤ 0,25 дБ (1427–3800 МГц) |
Исполнения
| Артикул | Полосы каналов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-3-800+900+2600 | 690–862 / 880–960 / 1427–3800 | 690–862 / 880–960 / 1427–3800 | 200 Вт | ≤1,3 | ≤−150 дБн при 2 × 43 дБм | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 245 × 186 × 62 мм (без разъёмов) |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+60 °C |
| Степень защиты | IP65 |
Как подобрать МП-3-800+900+2600
- Верхний порт 1427–3800 МГц — от L-диапазона до 5G NR.
- Мощность 200 Вт.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе МП-3-800+900+2600 — не выше 200 Вт, с запасом на пиковые значения.
- Если на МП-3-800+900+2600 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM МП-3-800+900+2600 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −150 дБн при 2 × 43 дБм?
Чем ниже это значение у МП-3-800+900+2600, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у МП-3-800+900+2600 — не больше 1,7 %, остальное уходит в антенну.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM МП-3-800+900+2600 — техническое описание 189.89 КБ
