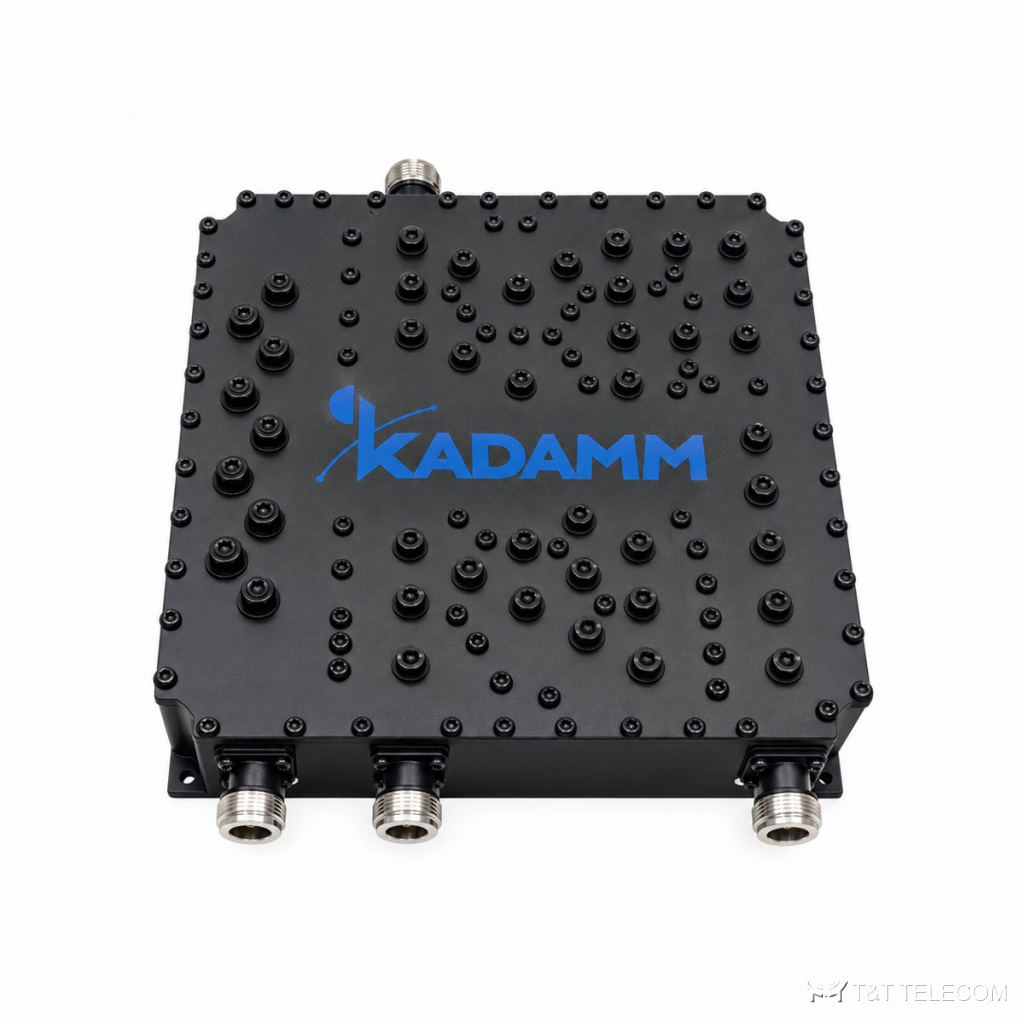

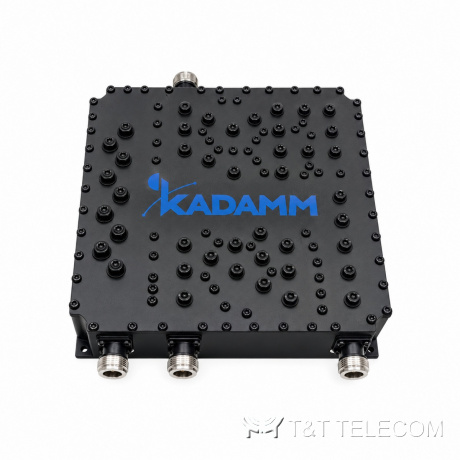

Мультиплексор KADAMM МП-3-800+900+1000 — 745–805 / 845–905 / 965–1045 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-3-800+900+1000 — триплексор со сдвинутой вверх сеткой каналов: 745–805, 845–905 и 965–1045 МГц. Развязка 40 дБ, 100 Вт на тракт, КСВН до 1,3, разъёмы N.
Принцип работы и конструкция
МП-3-800+900+1000 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-3-800+900+1000 — 745–805 / 845–905 / 965–1045 МГц, в неё попадают ISM 868 МГц.
КСВН МП-3-800+900+1000 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход МП-3-800+900+1000 — 100 Вт. Разъёмы МП-3-800+900+1000: N (розетка). Выходов: 3. Развязка между портами 40 дБ. Конструкция МП-3-800+900+1000: работает при −25…+60 °C.
Где применяют
- Системы, где верхний канал выходит за 1000 МГц.
- Совмещение трёх передатчиков на одной антенне.
- Тракты до 100 Вт.
- Объединение нескольких диапазонов на одну антенну или фидер — МП-3-800+900+1000.
- Для МП-3-800+900+1000: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 745–805 / 845–905 / 965–1045 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤ 1,3 |
| Развязка / подавление | 40 дБ |
Исполнения
| Артикул | Полосы каналов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-3-800+900+1000 | 745–805 / 845–905 / 965–1045 | 745–805 / 845–905 / 965–1045 | 100 Вт | ≤ 1,3 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −25…+60 °C |
Как подобрать МП-3-800+900+1000
- Сравните сетку с МП-3-700+800+900: каналы сдвинуты на 50–70 МГц.
- Разъёмы N (розетка).
- Массу и габариты уточняйте у менеджера.
- Суммарная мощность передатчиков на входе МП-3-800+900+1000 — не выше 100 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM МП-3-800+900+1000 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у МП-3-800+900+1000 — не больше 1,7 %, остальное уходит в антенну.
