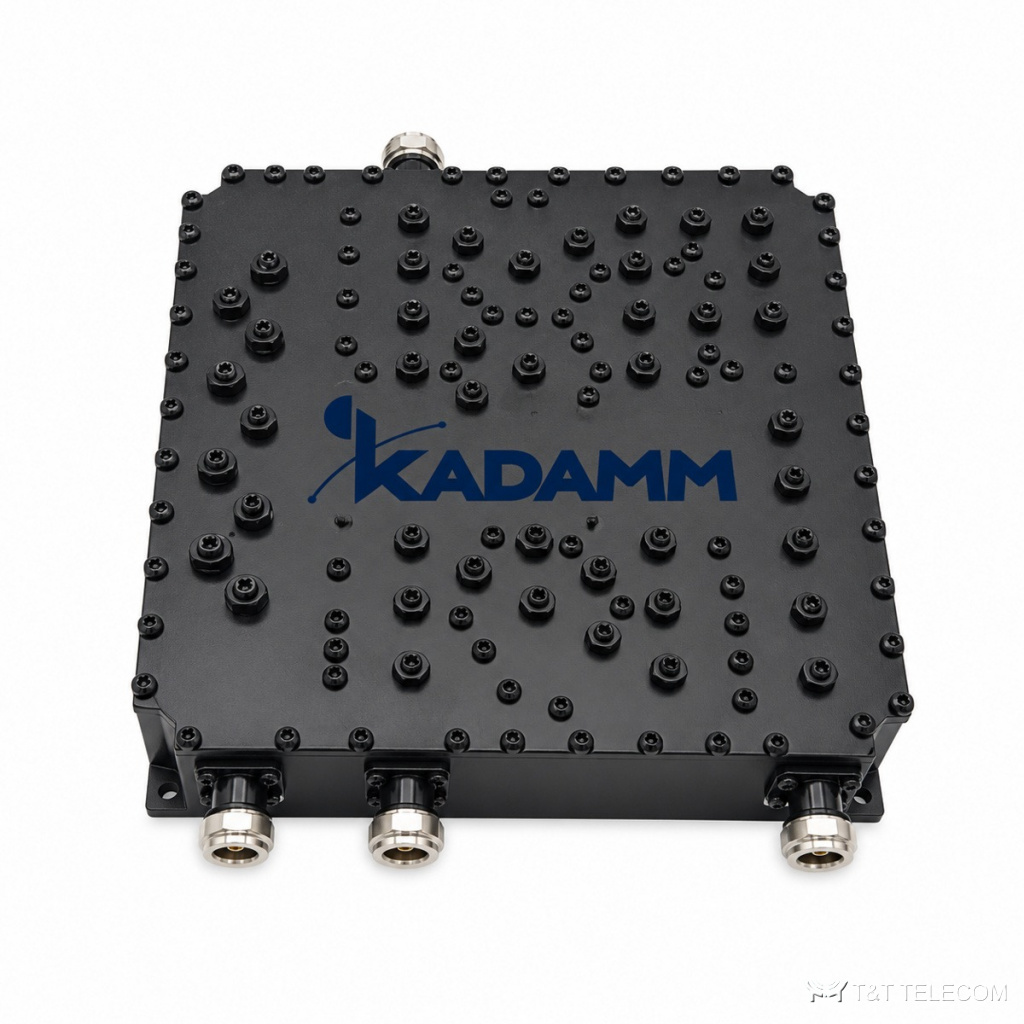

KADAMM МП-3-700+800+900 — триплексор на каналы 695–755, 795–855 и 895–975 МГц. Развязка между каналами 40 дБ, 100 Вт, КСВН до 1,3, разъёмы N.
Устройство и принцип работы
МП-3-700+800+900 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-3-700+800+900 — 695–755 / 795–855 / 895–975 МГц. КСВН МП-3-700+800+900 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход МП-3-700+800+900 — 100 Вт. Разъёмы МП-3-700+800+900: N (розетка).
Выходов: 3. Развязка между портами 40 дБ. Конструкция МП-3-700+800+900: работает при −25…+60 °C.
Где применяют
- Разделение близких полос 700, 800 и 900 МГц в одном тракте.
- Подключение трёх систем к общей антенне.
- Объекты с передатчиками до 100 Вт.
- Объединение нескольких диапазонов на одну антенну или фидер (МП-3-700+800+900).
- Распределённые системы покрытия зданий — МП-3-700+800+900.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 695–755 / 795–855 / 895–975 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤ 1,3 |
| Развязка / подавление | 40 дБ |
Исполнения
| Артикул | Полосы каналов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-3-700+800+900 | 695–755 / 795–855 / 895–975 | 695–755 / 795–855 / 895–975 | 100 Вт | ≤ 1,3 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −25…+60 °C |
Как подобрать МП-3-700+800+900
- Промежутки 755–795 и 855–895 МГц не пропускаются.
- Для полос 745–805 / 845–905 / 965–1045 МГц — МП-3-800+900+1000.
- Габариты уточняйте у менеджера.
- Суммарная мощность передатчиков на входе МП-3-700+800+900 — не выше 100 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM МП-3-700+800+900 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у МП-3-700+800+900 — не больше 1,7 %, остальное уходит в антенну.
