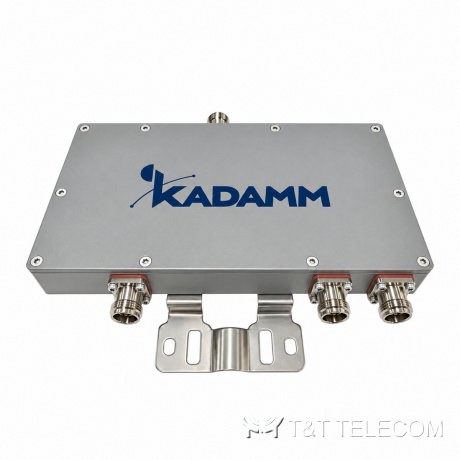

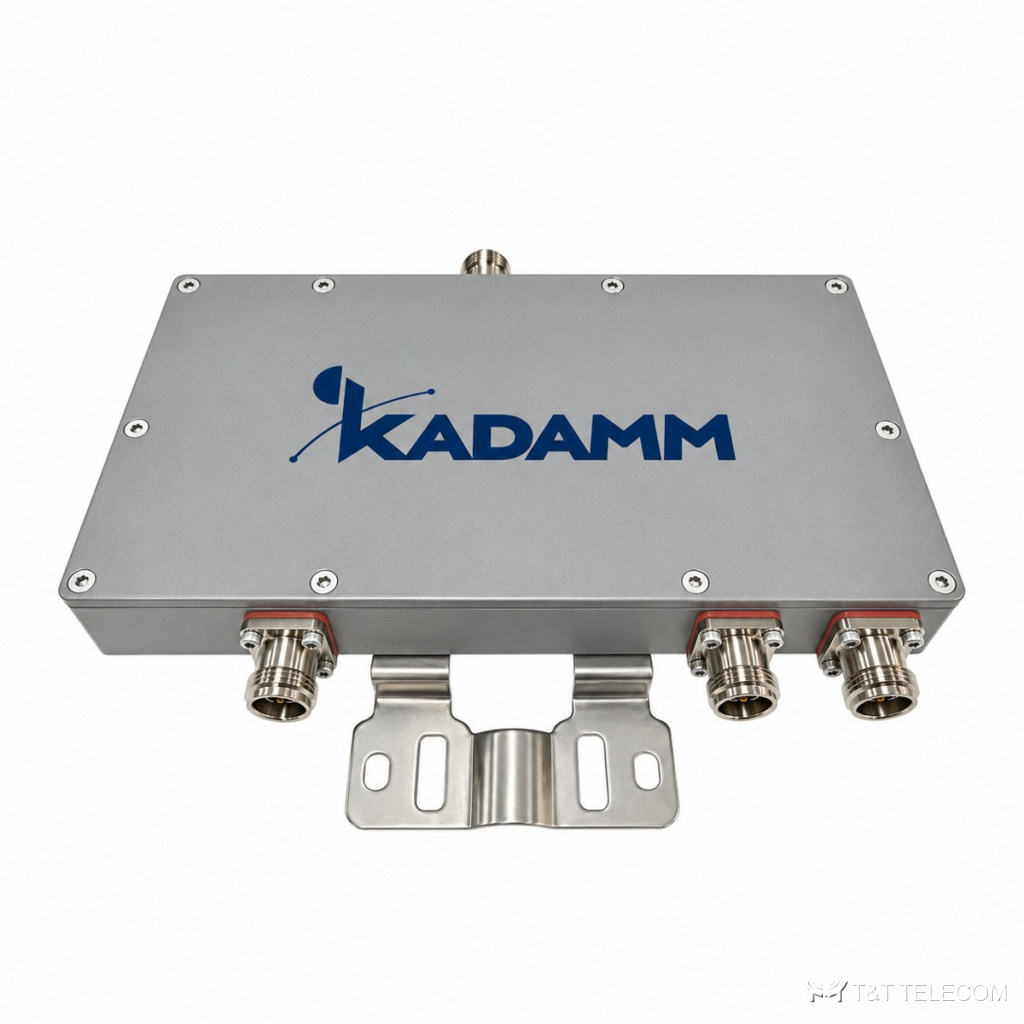

KADAMM МП-3-3500+3600+4000 — триплексор для полосы 5G NR: каналы 3450–3550, 3560–3690 и 3700–4200 МГц. Потери до 1 дБ, развязка от 30 дБ, КСВН до 1,3, PIM3 до −161 дБн, 150 Вт, разъёмы 4.3-10.
Как устроена МП-3-3500+3600+4000
МП-3-3500+3600+4000 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-3-3500+3600+4000 — 3450–3550 / 3560–3690 / 3700–4200 МГц, в неё попадают 5G NR 3,8–4,2 ГГц.
Пассивная интермодуляция МП-3-3500+3600+4000 — не более −161 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН МП-3-3500+3600+4000 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход МП-3-3500+3600+4000 — 150 Вт. Разъёмы МП-3-3500+3600+4000: 4.3-10 (розетка).
Вносимые потери МП-3-3500+3600+4000 — не более 1,0 дБ. Выходов: 3. Развязка между портами не менее 30 дБ. Конструкция МП-3-3500+3600+4000: защита IP65; работает при −20…+60 °C.
Где применяют
- Совмещение нескольких сетей 5G NR в диапазоне 3,4–4,2 ГГц.
- Площадки, где 5G разных операторов идёт на общую антенну.
- Мощные тракты до 150 Вт.
- Для МП-3-3500+3600+4000: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий (МП-3-3500+3600+4000).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 3450–3550 / 3560–3690 / 3700–4200 МГц |
| Мощность | 150 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−161 дБн при 2 × 43 дБм |
| КСВН | ≤1,3 |
| Развязка / подавление | ≥30 дБ |
| Вносимые потери | ≤1,0 дБ |
Исполнения
| Артикул | Полосы каналов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-3-3500+3600+4000 | 3450–3550 / 3560–3690 / 3700–4200 | 3450–3550 / 3560–3690 / 3700–4200 | 150 Вт | ≤1,3 | ≤−161 дБн при 2 × 43 дБм | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+60 °C |
| Степень защиты | IP65 |
Как подобрать МП-3-3500+3600+4000
- Каналы примыкают друг к другу — развязка 30 дБ.
- Мощность 150 Вт.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе МП-3-3500+3600+4000 — не выше 150 Вт, с запасом на пиковые значения.
- Если на МП-3-3500+3600+4000 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −161 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM МП-3-3500+3600+4000 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −161 дБн при 2 × 43 дБм?
Чем ниже это значение у МП-3-3500+3600+4000, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у МП-3-3500+3600+4000 — не больше 1,7 %, остальное уходит в антенну.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM МП-3-3500+3600+4000 — техническое описание 195.67 КБ
