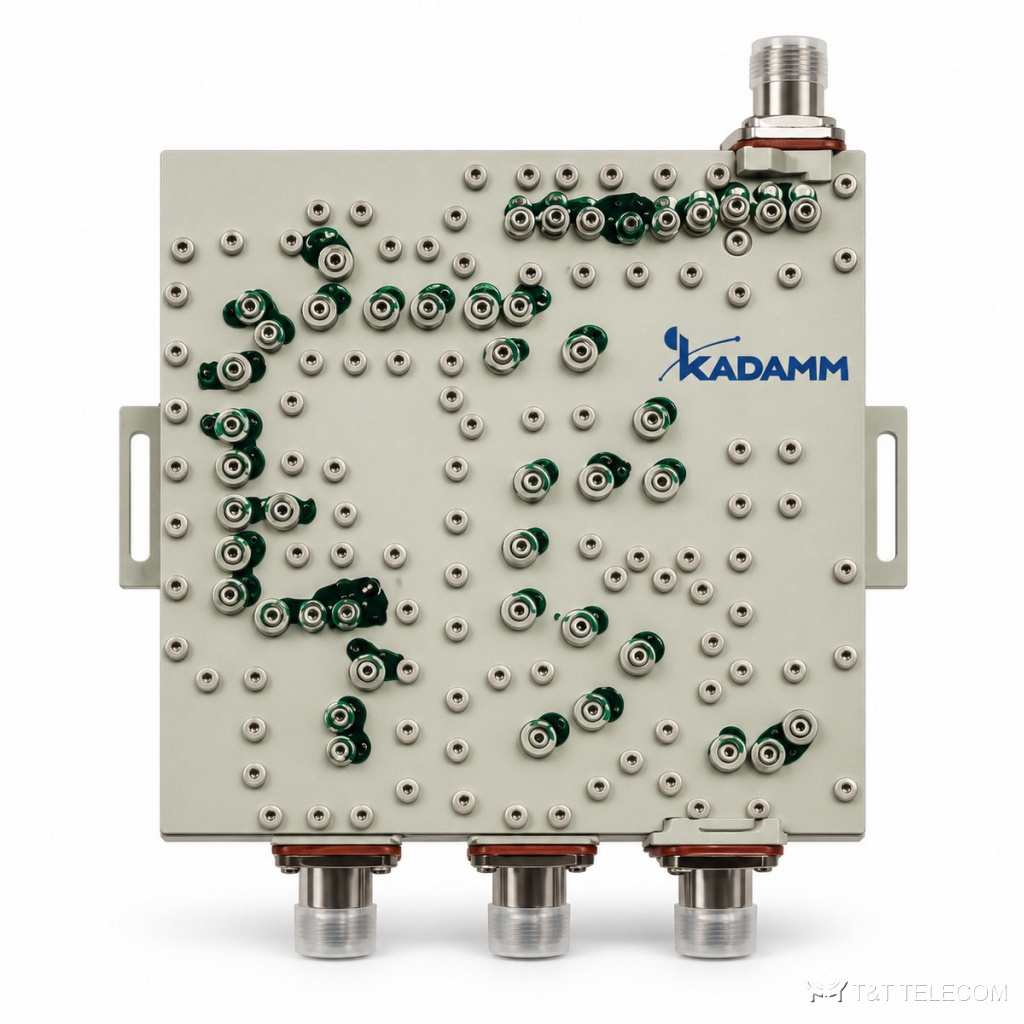

Триплексер KADAMM МП-3-2700+3500+7125 — 698–2700 / 3300–3800 / 5150–7125 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-3-2700+3500+7125 — триплексер, который сводит в один кабель или одну антенну три системы: сотовую связь 2G–4G (698–2700 МГц), 5G NR (3300–3800 МГц) и Wi-Fi 5 / 6E / 7 (5150–7125 МГц). Потери не более 0,5 дБ, развязка между каналами не менее 80 дБ, 200 Вт, PIM3 не хуже −161 дБн.
Устройство и принцип работы
МП-3-2700+3500+7125 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-3-2700+3500+7125 — 698–2700 / 3300–3800 / 5150–7125 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция МП-3-2700+3500+7125 — не более −161 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН МП-3-2700+3500+7125 — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход МП-3-2700+3500+7125 — 200 Вт.
Вносимые потери МП-3-2700+3500+7125 — не более 0,5 дБ. Выходов: 3. Развязка между портами не менее 80 (790–2170 / 3400–3500 / 5150–7125 МГц) дБ. Конструкция МП-3-2700+3500+7125: габариты 171 × 142 × 31 мм; работает при −20…+65 °C.
Где применяют
- Здания, где в одну DAS добавляют 5G NR и Wi-Fi 6E / 7 к сотовой связи.
- Общие антенны для сотовой сети и беспроводной сети предприятия.
- Узлы, где нужна высокая развязка между сотовыми системами и Wi-Fi.
- Объединение нескольких диапазонов на одну антенну или фидер (МП-3-2700+3500+7125).
- Распределённые системы покрытия зданий (МП-3-2700+3500+7125).
Технические характеристики
| Параметр | Значение |
|---|---|
| Каналы | 698–2700 / 3300–3800 / 5150–7125 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между каналами | ≥80 дБ (790–2170 / 3400–3500 / 5150–7125 МГц) |
| КСВН | ≤1,30 |
| PIM3 | ≤−161 дБн (2 × 43 дБм) |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Каналы, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт |
|---|---|---|---|---|
| МП-3-2700+3500+7125 | 698–2700 / 3300–3800 / 5150–7125 | ≤0,5 | ≥80 | 200 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N, 4.3-10 или 7/16 DIN (розетка) — по исполнению |
| Габариты | 171 × 142 × 31 мм |
| Температура эксплуатации | −20…+65 °C |
| Относительная влажность | 5–95 % |
| Масса | уточняйте у менеджера |
Как подобрать МП-3-2700+3500+7125
- Каналы триплексера фиксированы: 698–2700, 3300–3800 и 5150–7125 МГц — сверьте с системами объекта.
- Развязка 80 дБ позволяет держать передатчики Wi-Fi и базовых станций в одном тракте.
- Мощность 200 Вт — с запасом над суммарной мощностью систем в канале.
- Суммарная мощность передатчиков на входе МП-3-2700+3500+7125 — не выше 200 Вт, с запасом на пиковые значения.
- Если на МП-3-2700+3500+7125 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −161 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM МП-3-2700+3500+7125 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
