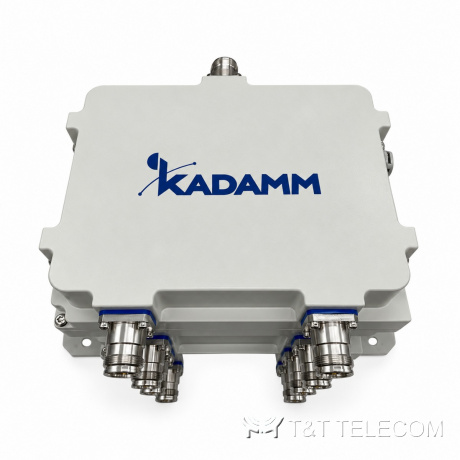

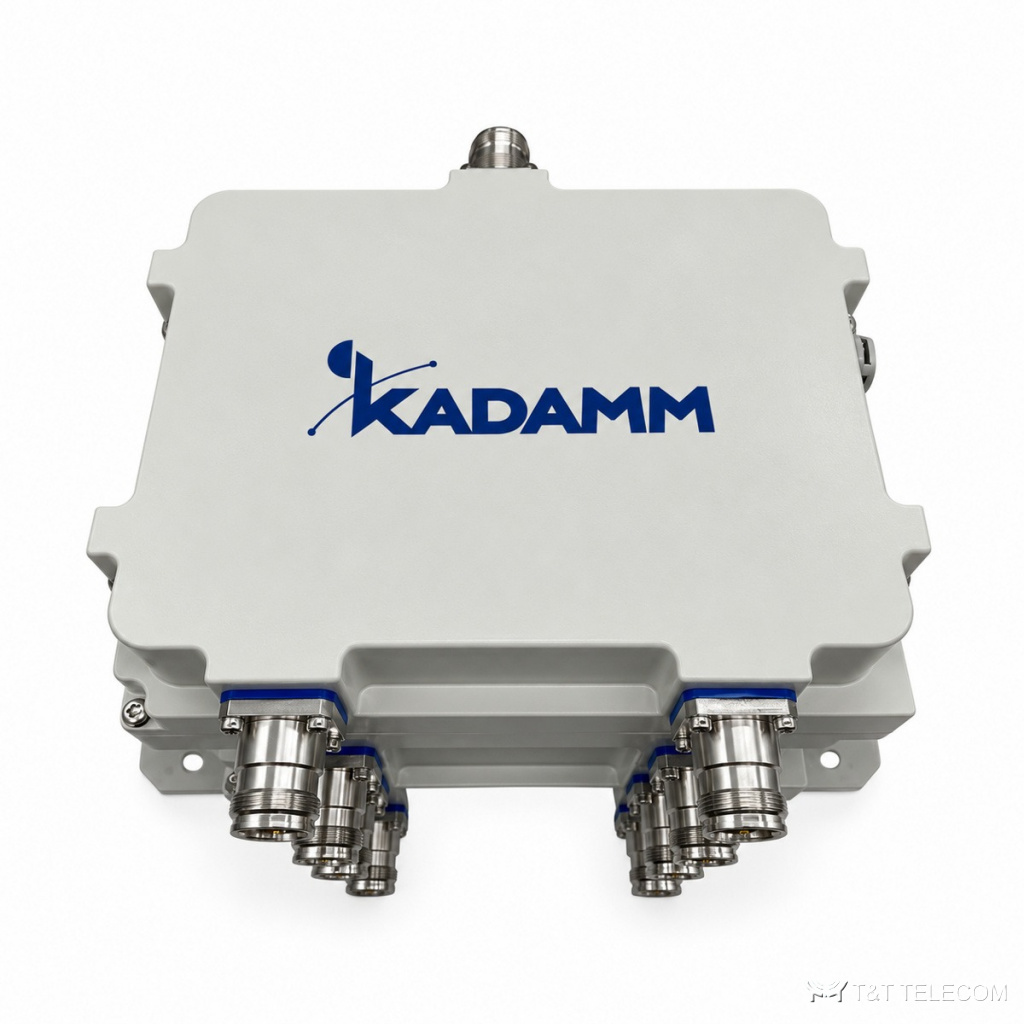

Мультиплексор KADAMM МП-3-2550+2600+2670 — 2540–2560 / 2575–2615 / 2660–2680 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-3-2550+2600+2670 — триплексор для трёх каналов в полосе 2600 МГц: 2540–2560, 2575–2615 и 2660–2680 МГц. Развязка между каналами от 65 дБ, потери до 0,5 дБ, КСВН до 1,25, PIM3 до −160 дБн, 100 Вт на канал, масса 7,5 кг.
Принцип работы и конструкция
МП-3-2550+2600+2670 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-3-2550+2600+2670 — 2540–2560 / 2575–2615 / 2660–2680 МГц. Пассивная интермодуляция МП-3-2550+2600+2670 — не более −160 дБн при 2 × 43 дБм на входах; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
КСВН МП-3-2550+2600+2670 — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход МП-3-2550+2600+2670 — 100 Вт. Разъёмы МП-3-2550+2600+2670: 4.3-10 (розетка). Вносимые потери МП-3-2550+2600+2670 — не более 0,5 дБ / не более 0,5 дБ. Выходов: 3. Развязка между портами не менее 65 при 2540–2560 МГц не менее 65 при 2660–2680 МГц / не менее 65 при 2575–2615 МГц дБ.
Конструкция МП-3-2550+2600+2670: масса 7,5 кг; защита IP68; работает при −40…+65 °C.
Где применяют
- Несколько операторов или систем в полосе 2600 МГц на общей антенне.
- Разделение каналов FDD и TDD в диапазоне 2,6 ГГц.
- Площадки с жёсткими требованиями к PIM.
- Для МП-3-2550+2600+2670: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий (МП-3-2550+2600+2670).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2540–2560 / 2575–2615 / 2660–2680 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−160 дБн при 2 × 43 дБм на входах |
| Вносимые потери | ≤0,5 дБ / ≤0,5 дБ |
| Развязка / подавление | ≥65 дБ при 2540–2560 МГц ≥65 дБ при 2660–2680 МГц / ≥65 дБ при 2575–2615 МГц |
| КСВН | ≤1,25 |
Исполнения
| Артикул | Полосы каналов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-3-2550+2600+2670 | 2540–2560 / 2575–2615 / 2660–2680 | 2540–2560 / 2575–2615 / 2660–2680 | 100 Вт / 100 Вт | ≤1,25 | ≤−160 дБн при 2 × 43 дБм на входах | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | 7,5 кг |
| Температура эксплуатации | −40…+65 °C |
| Степень защиты | IP68 |
Как подобрать МП-3-2550+2600+2670
- Каналы фиксированы — проверьте частоты.
- Мощность 100 Вт на канал.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе МП-3-2550+2600+2670 — не выше 100 Вт, с запасом на пиковые значения.
- Если на МП-3-2550+2600+2670 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −160 дБн при 2 × 43 дБм на входах), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM МП-3-2550+2600+2670 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −160 дБн при 2 × 43 дБм на входах?
Чем ниже это значение у МП-3-2550+2600+2670, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,25?
Доля отражённой мощности при таком КСВН у МП-3-2550+2600+2670 — не больше 1,2 %, остальное уходит в антенну.
