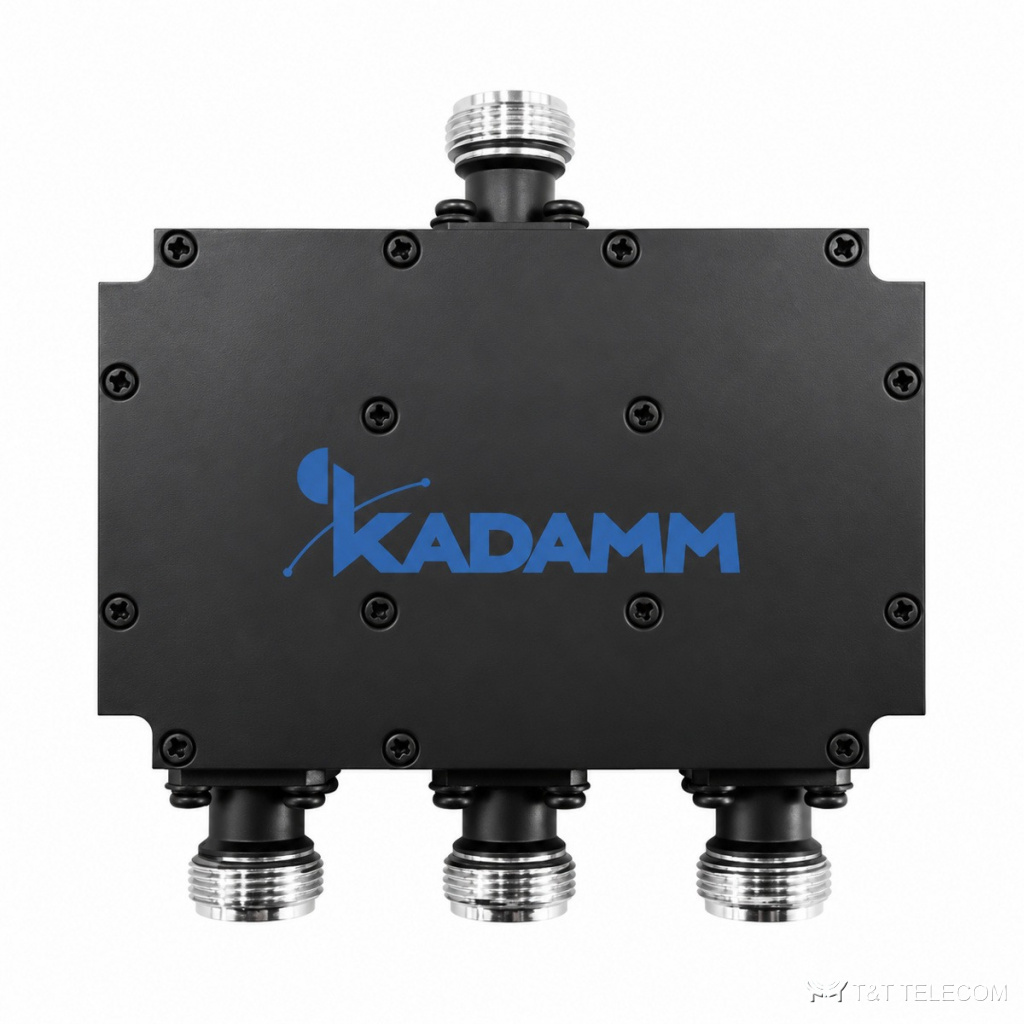

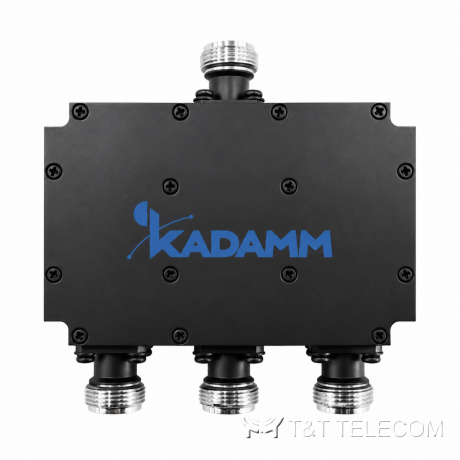

Мультиплексор KADAMM МП-3-100+200+400 — 30–120 / 136–170 / 430–470 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-3-100+200+400 — триплексор для трёх диапазонов радиосвязи: 30–120, 136–170 и 430–470 МГц. Позволяет вести на одну антенну или по одному кабелю нижний УКВ, служебную УКВ 136–170 МГц и диапазон 450 МГц. Потери до 2 дБ, развязка от 30 дБ, 50 Вт, разъёмы N.
Принцип работы и конструкция
МП-3-100+200+400 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-3-100+200+400 — 30–120 / 136–170 / 430–470 МГц, в неё попадают LTE-450. КСВН МП-3-100+200+400 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход МП-3-100+200+400 — 50 Вт. Разъёмы МП-3-100+200+400: N (розетка).
Вносимые потери МП-3-100+200+400 — не более 2,0 дБ. Выходов: 3. Развязка между портами не менее 30 дБ.
Где применяют
- Объединение раций разных диапазонов на одной мачте.
- Транспорт и служебная связь с несколькими сетями.
- Ретрансляторы и стационарные посты.
- Объединение нескольких диапазонов на одну антенну или фидер — МП-3-100+200+400.
- Распределённые системы покрытия зданий (МП-3-100+200+400).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 30–120 / 136–170 / 430–470 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Развязка / подавление | ≥ 30 дБ |
| Вносимые потери | ≤ 2,0 дБ |
| КСВН | менее 1,5 |
Исполнения
| Артикул | Полосы каналов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-3-100+200+400 | 30–120 / 136–170 / 430–470 | 30–120 / 136–170 / 430–470 | 50 Вт | менее 1,5 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать МП-3-100+200+400
- КСВН менее 1,5.
- Мощность 50 Вт — для стационарных раций средней мощности.
- Габариты и масса — уточняйте у менеджера.
- Суммарная мощность передатчиков на входе МП-3-100+200+400 — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM МП-3-100+200+400 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
