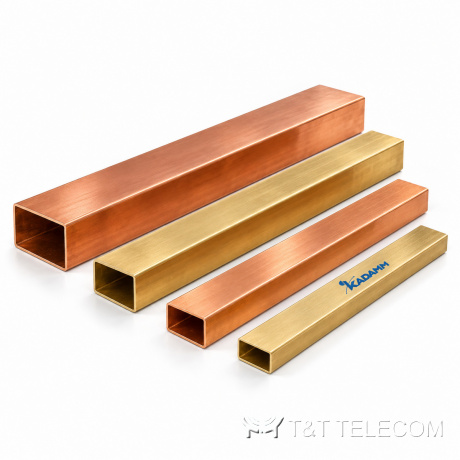

Серия волноводов KADAMM ВТП — 1,72 – 12,5 ГГц, 14 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

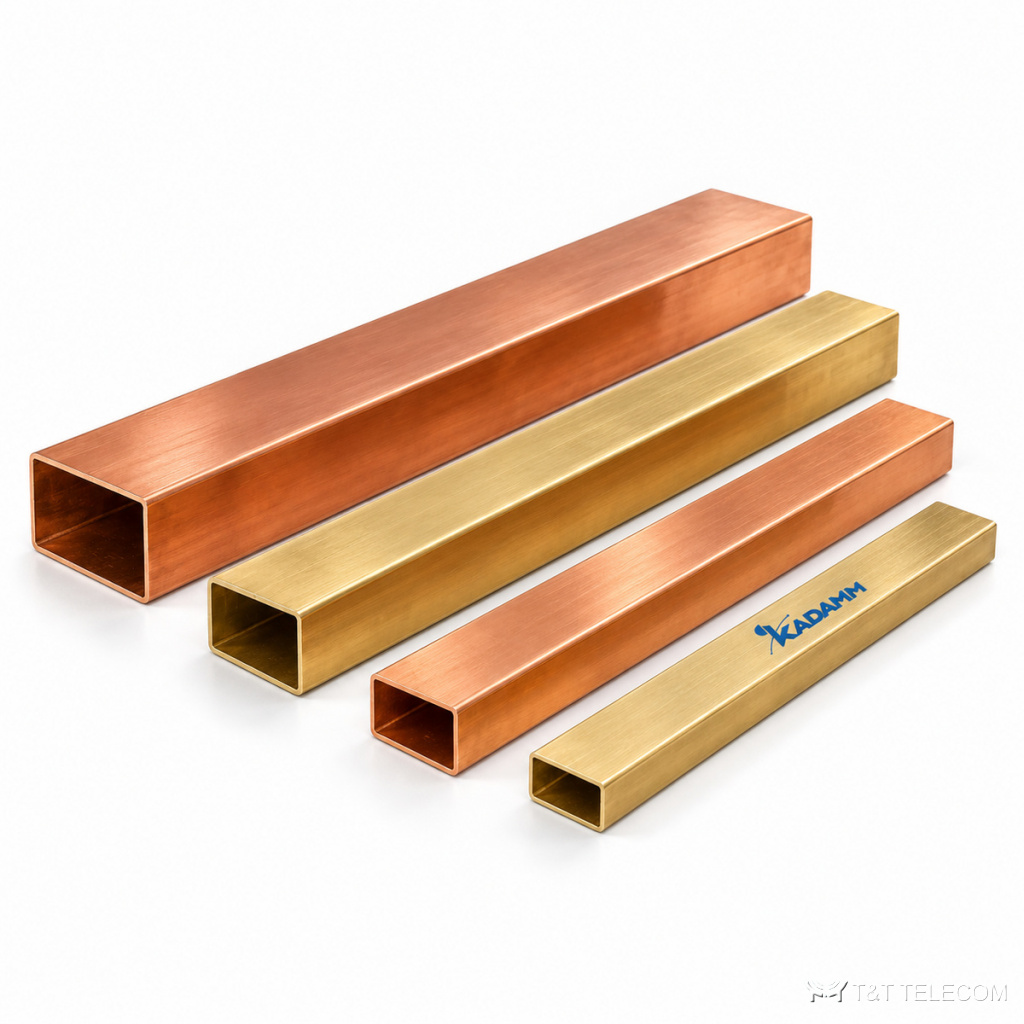

KADAMM ВТП: серия из 14 волноводов, 1,72 – 12,5 ГГц. Секции ВТП собирают волноводный тракт нужной формы и длины. Параметры ВТП: диапазон 1,72 – 12,5 ГГц.
Область применения
- Радиорелейные станции — ВТП.
- Измерительные установки — ВТП.
- Радиолокация и спутниковая связь — ВТП.
Исполнения серии ВТП
| Артикул | Частоты, ГГц | Волновод | Внутренние размеры a×b, мм | Толщина стенки, мм | Исполнение |
|---|---|---|---|---|---|
| KADAMM ВТП-WR112 | 6,57-9,99 | WR112 | 28,499×5 | 1,2 | — |
| KADAMM ВТП-WR137 | 5,38-8,17 | WR137 | 34,85×5 | 1,2,1,625 | — |
| KADAMM ВТП-WR137-С | 5,38-8,17 | WR137 | 34,85×8,7 | 1,625 | средняя плоская |
| KADAMM ВТП-WR159 | 4,64-7,05 | WR159 | 40,39×5 | 1,625 | — |
| KADAMM ВТП-WR159-С | 4,64-7,05 | WR159 | 40,386×10,1 | 2 | средняя плоская |
| KADAMM ВТП-WR187 | 3,94-5,99 | WR187 | 47,55×5,7 | 1,2,1,625 | — |
| KADAMM ВТП-WR187-С | 3,94-5,99 | WR187 | 47,549×11,9 | 1,2; 1,625 | средняя плоская |
| KADAMM ВТП-WR229 | 3,22-4,90 | WR229 | 58,17×7 | 2,03 | — |
| KADAMM ВТП-WR229-С | 3,22-4,90 | WR229 | 58,1×14,5 | 1,625 | средняя плоская |
| KADAMM ВТП-WR284 | 2,60-3,95 | WR284 | 72,14×8,6 | 2,03 | — |
| KADAMM ВТП-WR340 | 2,17-3,30 | WR340 | 86,36×10,4 | 2,03 | — |
| KADAMM ВТП-WR430 | 1,72-2,61 | WR430 | 109,22×13,1 | 2,03 | — |
| KADAMM ВТП-WR90 | 8,20-12,5 | WR90 | 22,86×5 | 1,1,27 | — |
| KADAMM ВТП-WR90-С | 8,20-12,5 | WR90 | 22,86×5 | 1; 1,27 | средняя плоская |
Общие характеристики
| Параметр | Значение |
|---|---|
| Материал | медь или алюминий |
Как выбрать модель
- Сначала выбирают строку ВТП по частоте — серия перекрывает 1,72 – 12,5 ГГц.
Поставка и документы
Модели KADAMM ВТП подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ВТП?
Диапазон серии ВТП — 1,72 – 12,5 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ВТП?
К карточке ВТП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ВТП?
По таблице исполнений ВТП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
