Серия волноводов KADAMM ВЭ — 2,2 – 19,7 ГГц, соединители N, 33 модели
Волноводы и прокладки фланцев
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

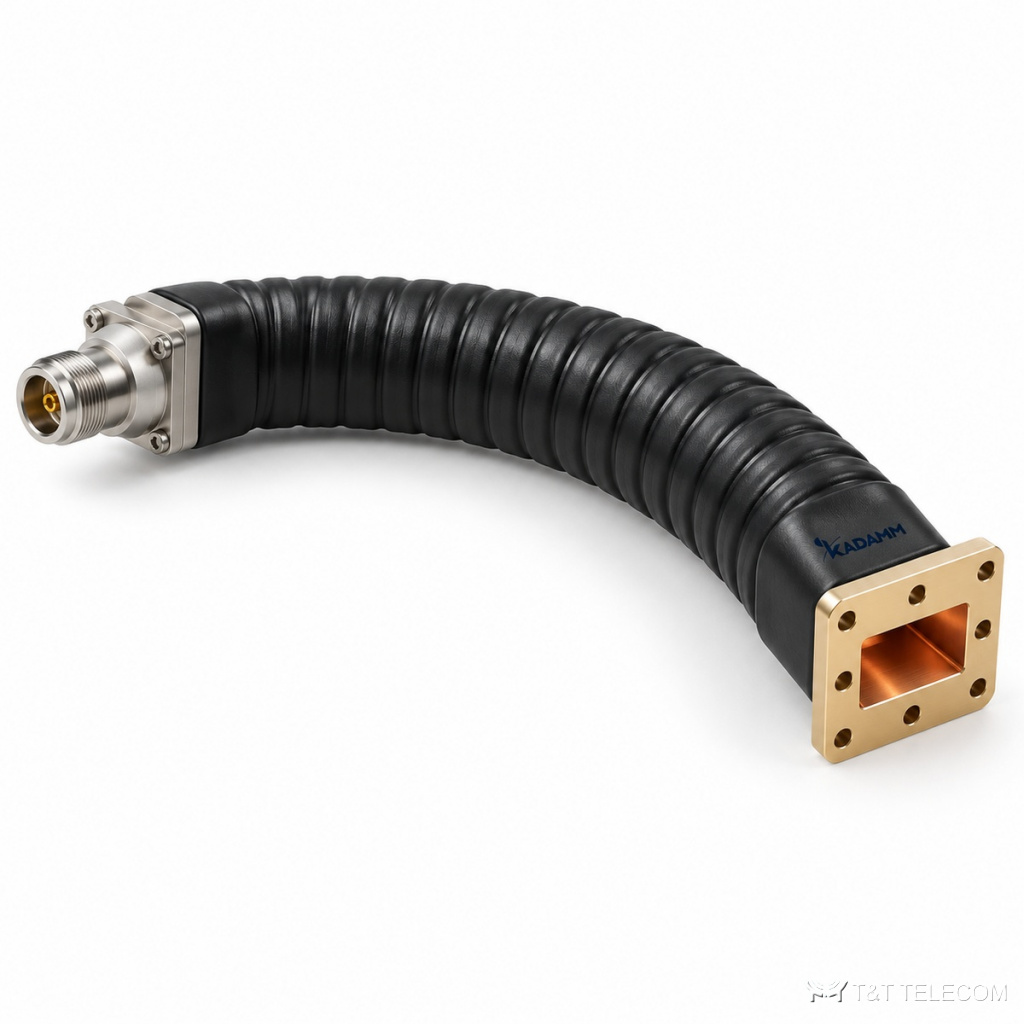

KADAMM ВЭ: серия из 33 волноводов, 2,2 – 19,7 ГГц. ВЭ передают СВЧ-энергию с минимальными потерями на высоких частотах и мощностях. Основное о ВЭ: диапазон 2,2 – 19,7 ГГц; соединители N; КСВН 1,08–1,25.
Область применения
- Радиорелейные станции — ВЭ.
- Измерительные установки — ВЭ.
- Радиолокация и спутниковая связь — ВЭ.
Исполнения серии ВЭ
| Артикул | Частоты, ГГц | КСВН | Затух., дБ/100 м | Rизг. Е, мм | Rизг. Н, мм | Размеры, мм | Погонная масса, кг/м | Фланец | Волновод |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВЭ-10000/11700 | 10,0-11,7 | 1,15 | 10,3 на 10,7 ГГц; 9,8 на 11,7 ГГц | 150 | 300 | 34×21 | — | — | WR90 |
| KADAMM ВЭ-10100/11700 | 10,100-11,700 | 1,1 | 9,5 | 260 | 400 | 33,5×21,4 | 0,5 | PBR 100 и 120 | — |
| KADAMM ВЭ-10200/11700 | 10,200-11,700 | 1,15 | 10,7 (10,2 ГГц) 9,9 (11,7 ГГц) | 150 | 300 | 33,0×21,0 | 0,5 | PDR/UDR/PBR/UBR 100 | — |
| KADAMM ВЭ-10950/12750 | 10,95-12,75 | 1,2 | 10,0 | 150 | 300 | 29,0×15,0 | 0,4 | PBR/UBR 120 | — |
| KADAMM ВЭ-10950/13300 | 10,95-13,3 | 1,2 | 10,8 на 10,95 ГГц; 9,8 на 11,7 ГГц | 150 | 300 | 27×16 | — | — | WR75 |
| KADAMM ВЭ-12275/13250 | 12,275-13,25 | 1,08 | 11,4 на 12,2 ГГц; 11,2 на 13,2 ГГц | 150 | 300 | 29,5×14,5 | — | — | — |
| KADAMM ВЭ-14000/15350 | 14,0-15,35 | 1,2 | 16,5 на 14,0 ГГц; 15,5 на 15,35 ГГц | 150 | 300 | 25×16 | — | — | WR75 WR62 |
| KADAMM ВЭ-17700/19700 | 17,7-19,7 | 1,25 | 20,5 на 17,7 ГГц; 19,0 на 19,7 ГГц | 150 | 300 | 24×16 | — | — | WR62 WR42 |
| KADAMM ВЭ-2200/3100 | 2,2-2,6 2,6-3,1 | 1,2 | 3,0 (2,2 ГГц) 2,6 (3,1 ГГц) | 800 | 2000 | 100×63 | — | — | WR340 WR284 |
| KADAMM ВЭ-2500/2700 | 2,5-2,7 | 1,25 | 2,8 (2,5 ГГц) 2,3 (2,7 ГГц) | 600 | 1500 | 108×61 | — | — | — |
| KADAMM ВЭ-3400/3800 | 3,400-3,800 | 1,1 | 2,6 | 500 | 1000 | 81,7×52,0 | 2,2 | PBR 40 | — |
| KADAMM ВЭ-3400/4200 | 3,4-4,2 | 1,15 | 3,6 на 3,4 ГГц; 2,6 на 4,2 ГГц | 340 | 840 | 79×43 | — | — | WR229 |
| KADAMM ВЭ-3400/4200-2 | 3,400-4,200 | 1,1 | 3,6 (3,4 ГГц) 2,6 (4,2 ГГц) | 340 | 840 | 79,0×43,0 | 1,7 | PDR/UDR 40 | — |
| KADAMM ВЭ-3800/4200 | 3,800-4,200 | 1,1 | 3,1 | 400 | 1000 | 72,2×47,8 | 1,8 | PBR 40 | — |
| KADAMM ВЭ-4400/5000 | 4,4-5,0 | 1,15 | 4,7 на 4,4 ГГц; 3,8 на 5,0 ГГц | 300 | 750 | 72×42 | — | — | WR187 |
| KADAMM ВЭ-4400/5000-2 | 4,400-5,000 | 1,1 | 3,5 | 400 | 1000 | 72,0×41,5 | 1,4 | PBR 48 | — |
| KADAMM ВЭ-5000/6000 | 5,0-6,0 | 1,15 | 5,3 на 5,0 ГГц; 4,3 на 6,0 ГГц | 240 | 580 | 58×38 | — | — | WR187 WR159 |
| KADAMM ВЭ-5850/7125 | 5,85-7,125 | 1,15 | 5,2 на 5,9 ГГц; 4,5 на 7,1 ГГц | 220 | 550 | 51×31 | — | — | WR137 |
| KADAMM ВЭ-5925/6425 | 5,925-6,425 | 1,1 | 4,7 | 600 | 1000 | 49,4×28,8 | PDR70 | уточняйте у менеджера | — |
| KADAMM ВЭ-5925/6425-2 | 5,925-6,425 | 1,1 | 5,2 | 220 | 550 | 52,0×30,0 | 0,85 | PDR/UDR 70 | — |
| KADAMM ВЭ-5925/7125 | 5,925-7,125 | 1,1 | 4,8 | 300 | 800 | 50,3×29,4 | 1,1 | PBR 70 | — |
| KADAMM ВЭ-6425/7125 | 6,425-7,125 | 1,1 | 5,0 | 500 | 800 | 44,8×26,2 | PDR70 | уточняйте у менеджера | — |
| KADAMM ВЭ-6425/7125-2 | 6,425-7,125 | 1,1 | 4,5 | 220 | 550 | 33,5×21,10 | 0,85 | PDR/UDR 70 | — |
| KADAMM ВЭ-7125/7725 | 7,125-7,725 | 1,1 | 5,5 | 500 | 800 | 44,4×27,3 | PDR70 | уточняйте у менеджера | — |
| KADAMM ВЭ-7125/7725-2 | 7,125-7,725 | 1,1 | 5,4 | 200 | 520 | 33,5×21,11 | 0,72 | PDR/UDR 70 и 84 | — |
| KADAMM ВЭ-7125/8500 | 7,125-7,725 7,725-8,5 | 1,15 | 6,3 на 7,1 ГГц; 5,6 на 8,5 ГГц | 200 | 520 | 45×28 | — | — | WR137 WR112 |
| KADAMM ВЭ-7125/8500-2 | 7,125-8,500 | 1,1 | 5,8 | 160 | 520 | 44,6×26,3 | 0,8 | PBR70 PBR84 PDR84 | — |
| KADAMM ВЭ-7725/8275 | 7,725-8,275 | 1,1 | 6,3 | 500 | 700 | 40,0×26,0 | PBR84 | уточняйте у менеджера | — |
| KADAMM ВЭ-7725/8500 | 7,725-8,500 | 1,1 | 5,4 | 200 | 520 | 33,5×21,12 | 0,72 | PDR/UDR 70 и 84 | — |
| KADAMM ВЭ-8200/8750 | 8,200-8,750 | 1,1 | 6,4 | 300 | 600 | 41,7×24,7 | 0,8 | PBR84 PDR84 PBR100 | — |
| KADAMM ВЭ-8275/8725 | 8,275-8,725 | 1,1 | 6,3 | 500 | 700 | 40,0×26,0 | PBR84 | уточняйте у менеджера | — |
| KADAMM ВЭ-8500/10000 | 8,5-10 | 1,15 | 11,2 на 8,6 ГГц; 9,5 на 10,0 ГГц | 160 | 355 | 37×24 | — | — | WR112 WR90 |
| KADAMM ВЭ-8600/10000 | 8,600-10,000 | 1,15 | 11,2 (8,6 ГГц) 9,5 (10,0 ГГц) | 160 | 350 | 34,0×24,0 | 0,6 | PDR/UDR 84 и 100 | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| Соединитель | N розетка IF45 — KADAMM ВЭ-2500/2700 |
| Импульсная мощность, кВт | 30 — KADAMM ВЭ-12275/13250 |
Подбор исполнения
- Полоса модели ВЭ должна перекрывать рабочие частоты (серия: 2,2 – 19,7 ГГц).
- КСВН моделей ВЭ — от 1,08 до 1,25: чем ниже, тем меньше отражение в тракте.
- Соединители ВЭ — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ВЭ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ВЭ?
По таблице исполнений ВЭ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ВЭ?
У ВЭ — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВЭ?
Диапазон серии ВЭ — 2,2 – 19,7 ГГц; полоса конкретной модели — в таблице исполнений.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ВЭ — техническое описание 323.13 КБ
