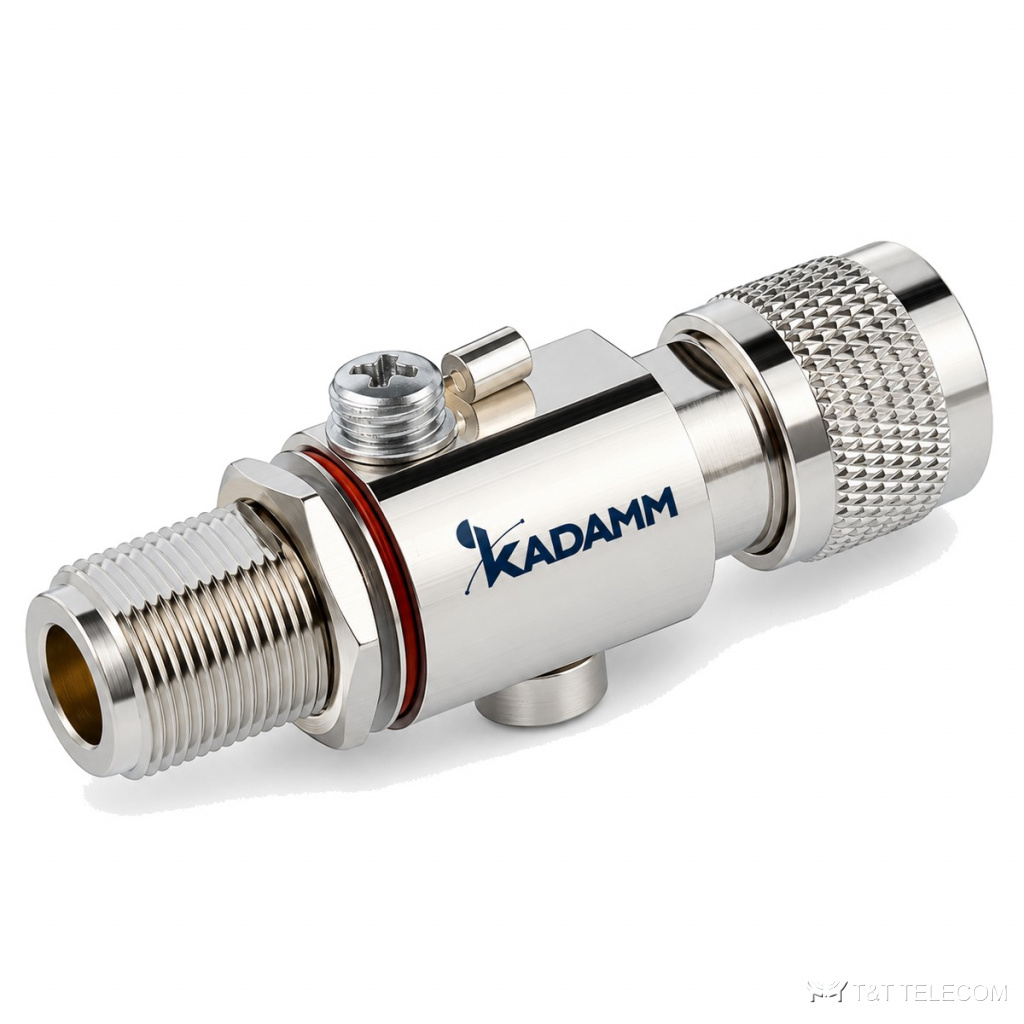

KADAMM РЗЧ: серия из 7 грозоразрядников, 800 МГц – 6 ГГц. РЗЧ отводят импульсы перенапряжения от молнии с антенного фидера на землю. Основное о РЗЧ: диапазон 800 МГц – 6 ГГц; соединители N; вносимые потери 0,2–0,3 дБ; КСВН 1,2–1,25; мощность 500–2500 Вт.
Для каких задач
- Антенные вводы зданий — РЗЧ.
- Радиорелейные и спутниковые терминалы — РЗЧ.
- Защита базовых станций и ретрансляторов — РЗЧ.
Исполнения серии РЗЧ
| Артикул | Частоты, ГГц | Мощность, Вт | Потери, дБ | КСВН | Соединитель | Габариты, мм | Импульсный ток молнии, кА |
|---|---|---|---|---|---|---|---|
| KADAMM РЗЧ-77-FF-02 | 0,8–2,7 | 2500 | 0,3 | 1,2 | 7/16 DIN (р) to | 63×64 | 30 |
| KADAMM РЗЧ-77-MF-02 | 0,8–2,5 | 2500 | 0,3 | 1,2 | 7/16 DIN (в) – 7/16 DIN (р) | 63×64 | 30 |
| KADAMM РЗЧ-FF-02 | 0,8–2,5 | 2500 | 0,2 | 1,25 | N (р) – N (р) | 62,7×74 | 30 |
| KADAMM РЗЧ-FF-06 | 2–6 | 500 | 0,2 | 1,25 | N (р) – N (р) | 65×25×23 | уточняйте у менеджера |
| KADAMM РЗЧ-MF-02 | 0,8–2,5 | 2500 | 0,2 | 1,25 | N (в) – N (р) | 62,6×81,2 | 30 |
| KADAMM РЗЧ-MF-06 | 2,2–6 | 2500 | 0,2 | 1,25 | N (в) – N (р) | 42,2×64,7 | 30 |
| KADAMM РЗЧ-MF-06-2 | 2–6 | 500 | 0,2 | 1,25 | N (в) – N (р) | 65×25×23 | уточняйте у менеджера |
Общие характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания, В (пост.) | - |
Как выбрать модель
- Сначала выбирают строку РЗЧ по частоте — серия перекрывает 800 МГц – 6 ГГц.
- Вносимые потери в серии РЗЧ — от 0,2 до 0,3 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей РЗЧ — от 1,2 до 1,25: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей РЗЧ — от 500 до 2500 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители РЗЧ — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM РЗЧ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у РЗЧ?
У РЗЧ — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия РЗЧ?
Диапазон серии РЗЧ — 800 МГц – 6 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на РЗЧ?
К карточке РЗЧ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
