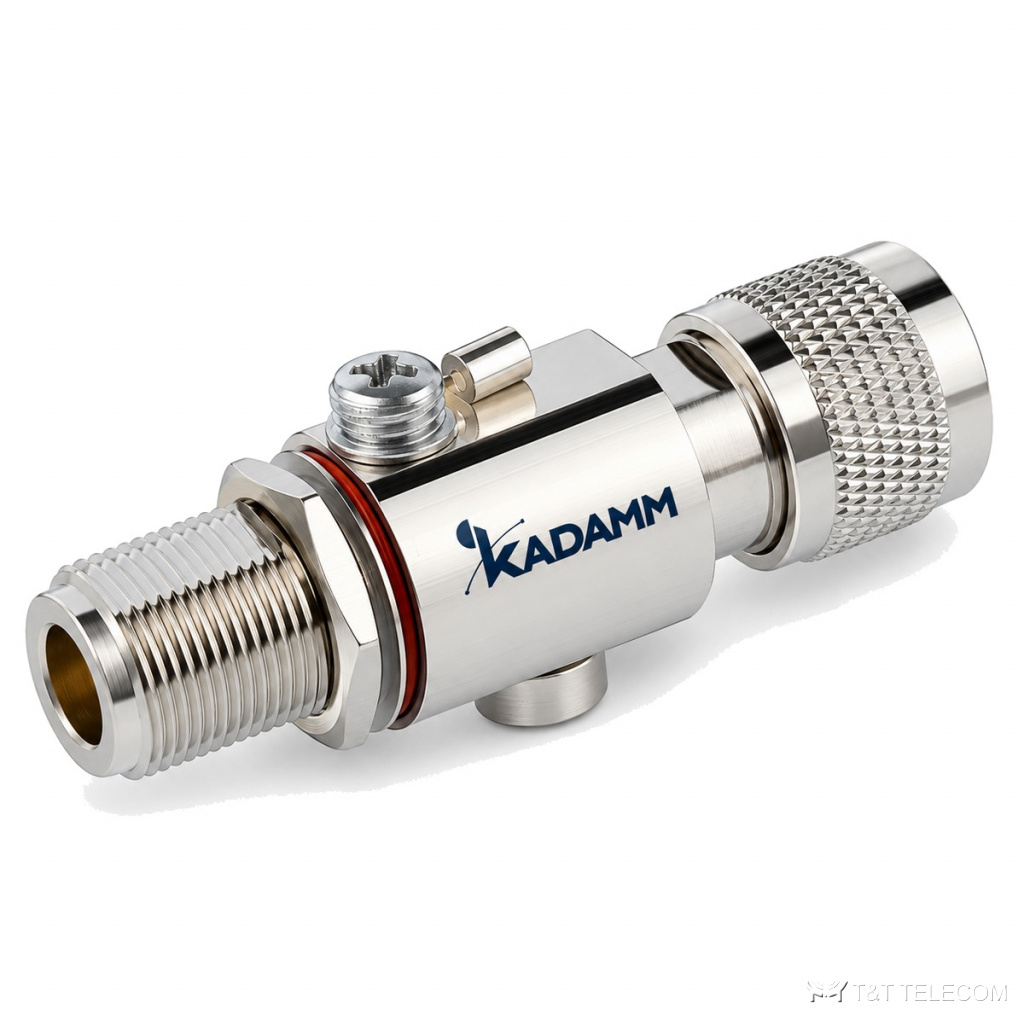

KADAMM РЗ — серия из 17 грозоразрядников, до 6 ГГц. Грозоразрядники РЗ защищают радиоаппаратуру от наведённых разрядов в кабеле. Коротко о РЗ: диапазон до 6 ГГц; соединители N; вносимые потери 0,25–0,45 дБ; КСВН 1,2–1,3; мощность 200–2500 Вт.
Область применения
- Защита базовых станций и ретрансляторов — РЗ.
- Антенные вводы зданий — РЗ.
- Радиорелейные и спутниковые терминалы — РЗ.
Исполнения серии РЗ
| Артикул | Частоты, ГГц | Мощность, Вт | Потери, дБ | КСВН | Соединитель | Габариты, мм | Напряжение срабатывания (пост.), В, по исполнению | Импульсный ток молнии, кА |
|---|---|---|---|---|---|---|---|---|
| KADAMM РЗ-44-FF-03 | 0–3 | 400 | - | 1,2 | 4,3-10 (р) – 4,3-10 (р) | Ø24,5×57,4 | 90 / 150 / 230 / 350 / 600 | 10 |
| KADAMM РЗ-44-MF-03 | 0–3 | 400 | - | 1,2 | 4,3-10 (в) – 4,3-10 (р) | Ø24,5×62,3 | 90 / 150 / 230 / 350 / 600 | 10 |
| KADAMM РЗ-77-MF-03 | 0–3 | 2500 | - | 1,2 | 7/16 DIN (в) – 7/16 DIN (р) | 65,5×52 | - | 10 |
| KADAMM РЗ-FF-03-1 | 0–3 | 200 | 0,25 | 1,2 | N (р) – N (р) | Ø25,2×64,2 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-FF-03-2 | 0–3 | 200 | 0,25 | 1,2 | SMA (р) – SMA (р) | длина 48,4 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-FF-03-IT | 0–3 | 200 | 0,25 | 1,2 | F (р) – F (р), дюймовая резьба | длина 46,7 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-FF-06-1 | 0–6 | 200 | 0,3 | 1,3 | N (р) – N (р) | длина 58,3 | 230 | 20 |
| KADAMM РЗ-MF-03-1 | 0–3 | 200 | 0,25 | 1,2 | N (в) – N (р) | Ø25,2×70,5 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-03-2 | 0–3 | 200 | 0,25 | 1,2 | SMA (в) – SMA (р) | длина 47 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-03-3 | 0–3 | 200 | 0,45 | 1,25 | TNC (в) – TNC (р) | длина 50,2 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-03-4 | 0–3 | 200 | - | 1,2 | BNC (в) – BNC (р) | длина 50,4 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-03-5 | 0–3 | 200 | 0,25 | 1,2 | N (в) – N (р) | 21,9×69,7 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-03-IT | 0–3 | 200 | 0,25 | 1,2 | F (в) – F (р), дюймовая резьба | длина 52,8 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-03-MT | 0–3 | 200 | 0,25 | 1,2 | F (в) – F (р), метрическая резьба | длина 52,4 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-06-1 | 0–6 | 200 | 0,25 | 1,2 | N (в) – N (р) | Ø21,65×61,1 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-06-2 | 0–6 | 200 | 0,25 | 1,2 | SMA (в) – SMA (р) | длина 47,3 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-06-3 | 0–6 | 200 | 0,45 | 1,25 | TNC (в) – TNC (р) | Ø23×69 | 90 / 150 / 230 / 350 / 600 | 20 |
На что смотреть при выборе
- Сначала выбирают строку РЗ по частоте — серия перекрывает до 6 ГГц.
- Вносимые потери в серии РЗ — от 0,25 до 0,45 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей РЗ — от 1,2 до 1,3: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей РЗ — от 200 до 2500 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители РЗ — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM РЗ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у РЗ?
У РЗ — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия РЗ?
Диапазон серии РЗ — до 6 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на РЗ?
К карточке РЗ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
