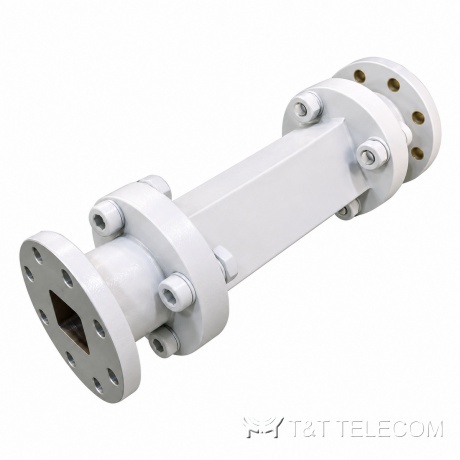

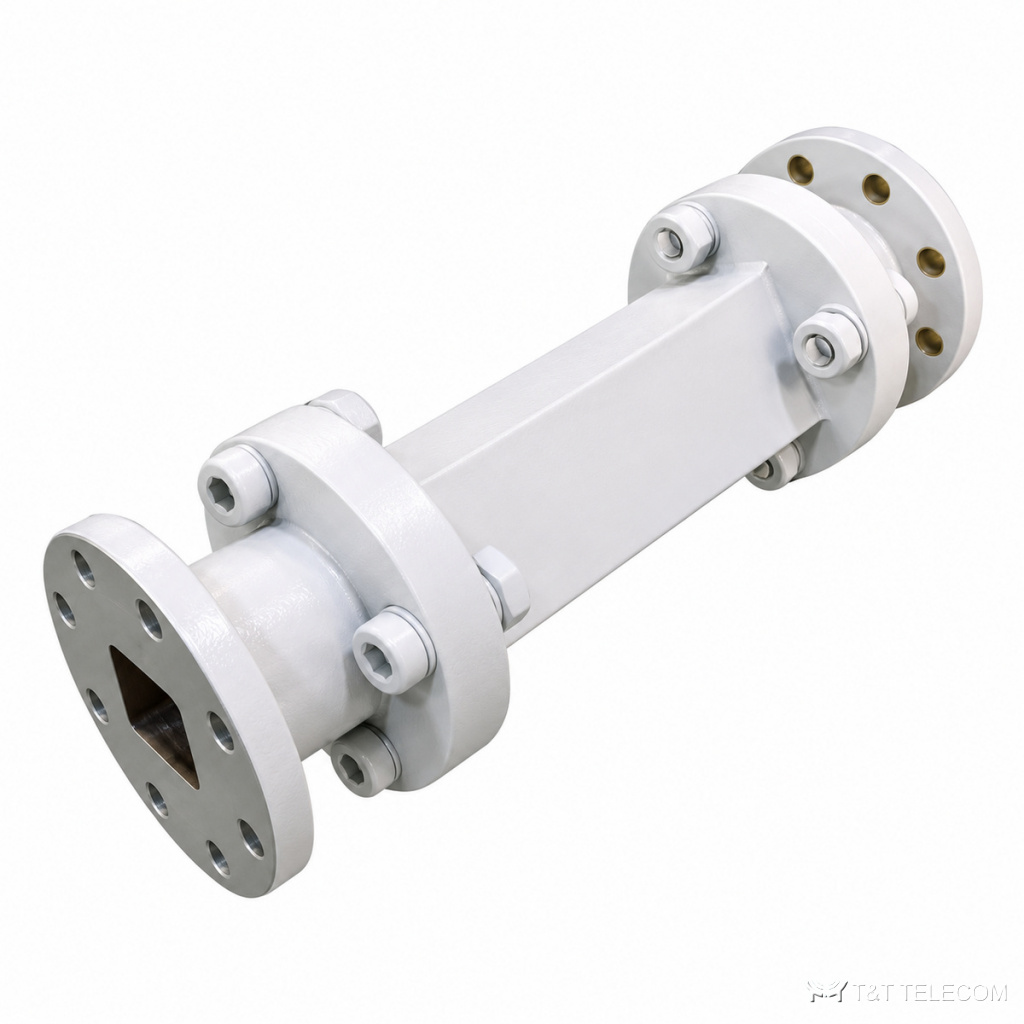

Серия поляризаторов-септумов KADAMM ПКП-СП — 3,625 – 53 ГГц, 4 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ПКП-СП — серия из 4 поляризаторов-септумов, 3,625 – 53 ГГц. Через ПКП-СП облучатель одновременно принимает и передаёт: приём и передача идут через разные порты. Коротко о ПКП-СП: диапазон 3,625 – 53 ГГц; КСВН 1,12–1,15; мощность 200–1000 Вт.
Где применяют
- Антенны с круговой поляризацией — ПКП-СП.
- Приёмопередающие облучатели спутниковых антенн — ПКП-СП.
- Облучатели, где приём и передача разделены по портам, — ПКП-СП.
Исполнения серии ПКП-СП
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Эллипт., дБ | Волноводный интерфейс Tx / Rx | Общий порт (круглый волновод) |
|---|---|---|---|---|---|---|
| KADAMM ПКП-СП-17700/31000 | 17,7-21,2 / 27,5-31 (приём / передача) | 1000 | 1,12 | 0,5 | WR42 / WR28 | Ø11,2 |
| KADAMM ПКП-СП-3625/6725 | 3,625-4,2 / 5,85-6,725 (приём / передача) | 1000 | 1,12 | 0,75 | уточняйте у менеджера | Ø54 |
| KADAMM ПКП-СП-37000/53000 | 37-43 / 45-53 (приём / передача) | 200 | 1,15 | 0,7 | уточняйте у менеджера | Ø6,3627 |
| KADAMM ПКП-СП-7250/8400 | 7,25-7,75 / 7,9-8,4 (приём / передача) | 1000 | 1,12 | 0,6 | WR112 | Ø40 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Поляризация | круговая (правая и левая) |
| Материал | уточняйте у менеджера |
Подбор исполнения
- Сначала выбирают строку ПКП-СП по частоте — серия перекрывает 3,625 – 53 ГГц.
- КСВН моделей ПКП-СП — от 1,12 до 1,15: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ПКП-СП — от 200 до 1000 Вт; выбирайте с запасом над мощностью в тракте.
Поставка и документы
Модели KADAMM ПКП-СП подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ПКП-СП?
У ПКП-СП — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ПКП-СП?
Диапазон серии ПКП-СП — 3,625 – 53 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ПКП-СП?
К карточке ПКП-СП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
