Серия винтов настроечных волноводных KADAMM ПФВ-В — 12 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

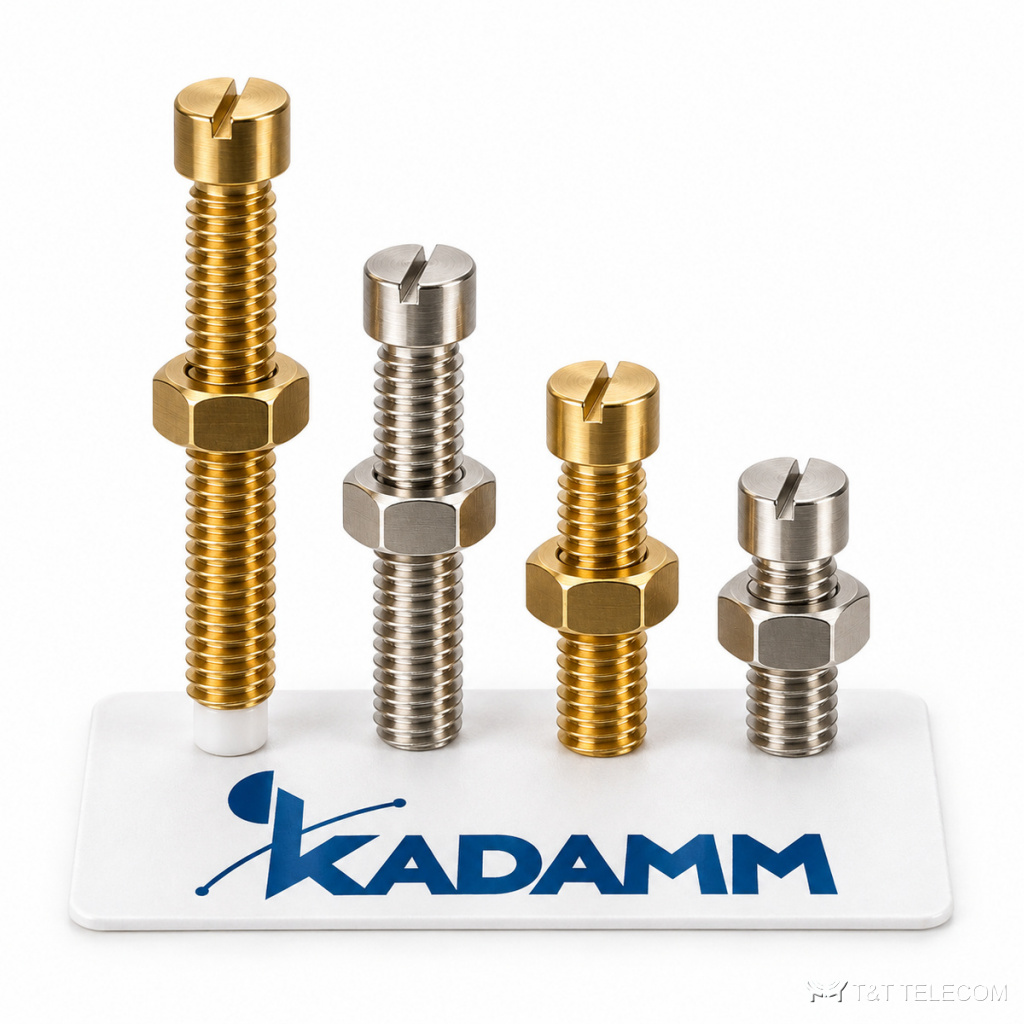

KADAMM ПФВ-В: серия из 12 винтов настроечных волноводных. ПФВ-В подстраивают согласование волноводного тракта: винт, введённый в широкую стенку, вносит реактивность и компенсирует отражение.
Как устроена ПФВ-В
ПФВ-В — принадлежности волноводного тракта: прокладки и шайбы фланцев, гермовводы, стойки и подвесы, настроечные винты. Винт ПФВ-В, введённый в волновод, вносит реактивность и подстраивает согласование узла.
В серии ПФВ-В 12 исполнений; различаются диаметр посадочного отверстия, длина, фланец, волновод.
Для каких задач
- Согласование нагрузок и переходов на стенде — ПФВ-В.
- Ремонт и подстройка трактов на объекте — ПФВ-В.
- Настройка волноводных трактов РЛС и РРЛ — ПФВ-В.
- Наружные тракты и тракты под давлением, сборка и настройка волноводных узлов — ПФВ-В.
Исполнения серии ПФВ-В
| Артикул | Диаметр посадочного отверстия, мм | Длина, мм | Фланец | Волновод |
|---|---|---|---|---|
| KADAMM ПФВ-В-2,6×17 | 2,6 | 17 | FPWRD750-350 (дюймовый) | WRD750–WRD350 |
| KADAMM ПФВ-В-2×11,3 | 2 | 11,3 | FUGP (дюймовый) | WR22–WR10 |
| KADAMM ПФВ-В-3×13 | 3 | 13 | FBP320 | WR28 |
| KADAMM ПФВ-В-3×15 | 3 | 15 | FBP220-260 | WR42–WR34 |
| KADAMM ПФВ-В-4,17×19,8 | 4,17 | 19,8 | FBP84-100 | WR112–WR90 |
| KADAMM ПФВ-В-4×19,8 | 4 | 19,8 | FBP120-180 | WR75–WR51 |
| KADAMM ПФВ-В-4×21,8 | 4 | 21,8 | FDP84-180 | WR112–WR51 |
| KADAMM ПФВ-В-5×23,5 | 5 | 23,5 (уточняйте у менеджера) | FDP70 | WR137 |
| KADAMM ПФВ-В-6,35×28 | 6,35 | 28 | FDP48-58 | WR187–WR159 |
| KADAMM ПФВ-В-6,35×30 | 6,35 | 30 | FDP32-40 | WR284–WR229 |
| KADAMM ПФВ-В-6,35×34 | 6,35 | 34 | FDP22-26 | WR430–WR340 |
| KADAMM ПФВ-В-8×42,3 | 8 | 42,3 | FDP14-18 | WR650–WR510 |
Подбор исполнения
Поставка и документы
Поставляем KADAMM ПФВ-В по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ПФВ-В?
К карточке ПФВ-В приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ПФВ-В?
По таблице исполнений ПФВ-В: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ПФВ-В?
У ПФВ-В — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ПФВ-В — техническое описание 228.65 КБ
