Серия волноводных направленных ответвителей KADAMM ОВ-З — 1,13 – 261 ГГц, соединители N, 17 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

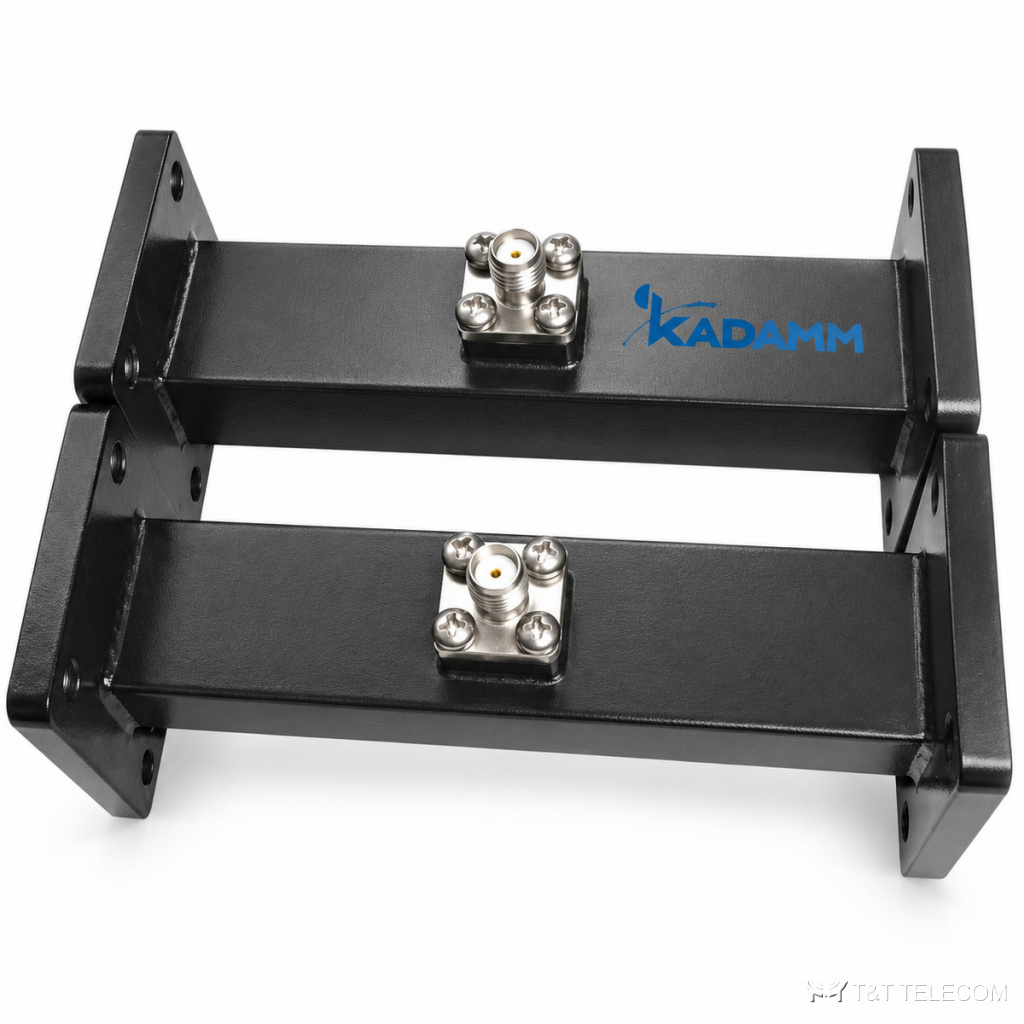

Серия KADAMM ОВ-З — серия из 17 волноводных направленных ответвителей, 1,13 – 261 ГГц. ОВ-З отводят часть мощности из волноводного тракта для контроля. Параметры ОВ-З: диапазон 1,13 – 261 ГГц; соединители N; КСВН 1,05–1,1.
Где применяют
- Испытательные стенды — ОВ-З.
- Контроль мощности передатчиков — ОВ-З.
- Измерения КСВН в волноводе — ОВ-З.
Исполнения серии ОВ-З
| Артикул | Частоты, ГГц | Перех. ослабл., дБ | КСВН | Соединитель | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|---|
| KADAMM ОВ-WR112-З | 6,57-9,99 | 30-60 | 1,05 | N (розетка) | WR112 | FBP | медь |
| KADAMM ОВ-WR137-З | 5,38-8,17 | 30-60 | 1,05 | N (розетка) | WR137 | FDP | алюминий |
| KADAMM ОВ-WR159-З | 4,64-7,05 | 30-60 | 1,05 | N (розетка) | WR159 | FDP | алюминий |
| KADAMM ОВ-WR187-З | 3,94-5,99 | 30-60 | 1,05 | N (розетка) | WR187 | FDP | алюминий |
| KADAMM ОВ-WR229-З | 3,22-4,90 | 30-60 | 1,05 | N (розетка) | WR229 | FDP | алюминий |
| KADAMM ОВ-WR28-З | 26,5-40,0 | 30-60 | 1,1 | 2,92 (розетка) | WR28 | FBP | медь |
| KADAMM ОВ-WR284-З | 2,60-3,95 | 20-60 | 1,1 | уточняйте у менеджера | WR284 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ОВ-WR34-З | 21,7-33,0 | 30-60 | 1,1 | 2,92 (розетка) | WR34 | FBP | медь |
| KADAMM ОВ-WR340-З | 2,17-3,30 | 20-60 | 1,1 | уточняйте у менеджера | WR340 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ОВ-WR42-З | 17,6-26,7 | 30-60 | 1,1 | 2,92 (розетка) | WR42 | FBP | медь |
| KADAMM ОВ-WR430-З | 1,72-261 | 20-60 | 1,1 | уточняйте у менеджера | WR430 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ОВ-WR51-З | 14,5-22,0 | 30-60 | 1,05 | SMA (розетка) | WR51 | FBP | медь |
| KADAMM ОВ-WR510-З | 1,45-2,20 | 20-60 | 1,1 | уточняйте у менеджера | WR510 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ОВ-WR62-З | 11,9-18,0 | 30-60 | 1,05 | SMA (розетка) | WR62 | FBP | медь |
| KADAMM ОВ-WR650-З | 1,13-1,73 | 20-60 | 1,1 | уточняйте у менеджера | WR650 | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ОВ-WR75-З | 9,84-15,0 | 30-60 | 1,05 | N (розетка) | WR75 | FBP | медь |
| KADAMM ОВ-WR90-З | 8,20-12,40 | 30-60 | 1,05 | N (розетка) | WR90 | FBP | медь |
Как выбрать модель
- Полоса модели ОВ-З должна перекрывать рабочие частоты (серия: 1,13 – 261 ГГц).
- КСВН моделей ОВ-З — от 1,05 до 1,1: чем ниже, тем меньше отражение в тракте.
- Соединители ОВ-З — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ОВ-З подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ОВ-З?
К карточке ОВ-З приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ОВ-З?
По таблице исполнений ОВ-З: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ОВ-З?
У ОВ-З — N; точный тип и пол разъёма указан в таблице для каждой модели.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ОВ-З — техническое описание 246.65 КБ
