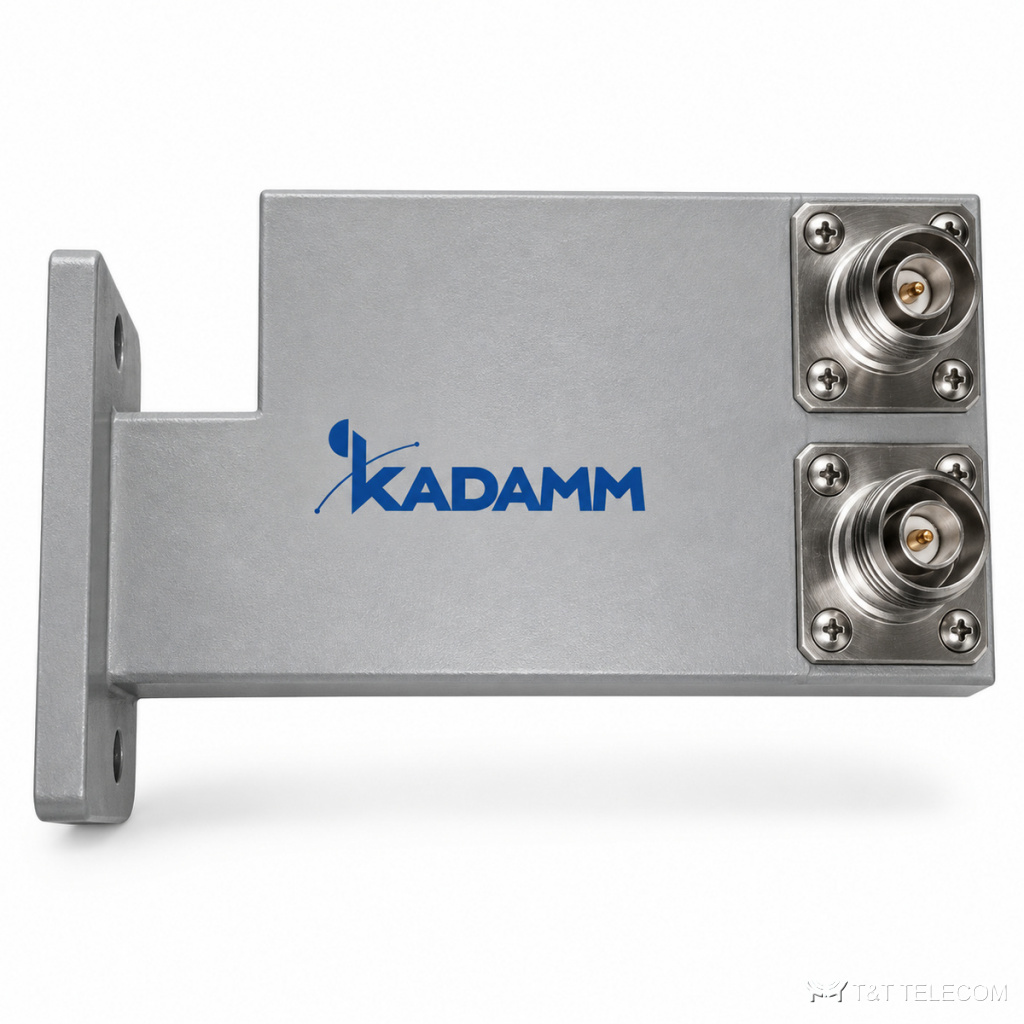

KADAMM ОВ-УС — серия из 24 волноводных направленных ответвителей, 750 МГц – 112 ГГц. Ответвители ОВ-УС измеряют падающую и отражённую волну в волноводе. Основное о ОВ-УС: диапазон 750 МГц – 112 ГГц; соединители по таблице исполнений; КСВН 1,1–1,2.
Область применения
- Контроль мощности передатчиков — ОВ-УС.
- Измерения КСВН в волноводе — ОВ-УС.
- Испытательные стенды — ОВ-УС.
Исполнения серии ОВ-УС
| Артикул | Частоты, ГГц | Направл., дБ | КСВН | Волновод | Фланец | Материал | КСВН втор. |
|---|---|---|---|---|---|---|---|
| KADAMM ОВ-WR10-У | 73,8-112 | 15-26 | 1,2 | WR10 | FUGP | медь | 2 |
| KADAMM ОВ-WR112-У | 6,57-9,99 | 15-30 | 1,1 | WR112 | FBP | медь | 1,25 |
| KADAMM ОВ-WR12-У | 60,5-91,9 | 15-26 | 1,2 | WR12 | FUGP | медь | 2 |
| KADAMM ОВ-WR137-У | 5,38-8,17 | 15-30 | 1,1 | WR137 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR15-У | 49,8-75,8 | 15-26 | 1,2 | WR15 | FUGP | медь | 2 |
| KADAMM ОВ-WR159-У | 4,64-7,05 | 15-30 | 1,1 | WR159 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR187-У | 3,94-5,99 | 15-30 | 1,1 | WR187 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR19-У | 39,2-59,6 | 15-26 | 1,15 | WR19 | FUGP | медь | 2 |
| KADAMM ОВ-WR22-У | 32,9-50,1 | 15-28 | 1,15 | WR22 | FUGP | медь | 2 |
| KADAMM ОВ-WR229-У | 3,22-4,90 | 15-30 | 1,1 | WR229 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR28-У | 26,5-40,0 | 15-30 | 1,15 | WR28 | FBP | медь | 1,5 |
| KADAMM ОВ-WR284-У | 2,60-3,95 | 15-30 | 1,1 | WR284 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR34-У | 21,7-33,0 | 15-30 | 1,1 | WR34 | FBP | медь | 1,6 |
| KADAMM ОВ-WR340-У | 2,17-3,30 | 15-30 | 1,1 | WR340 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR42-У | 17,6-26,7 | 15-30 | 1,1 | WR42 | FBP | медь | 1,4 |
| KADAMM ОВ-WR430-У | 1,72-2,61 | 15-30 | 1,1 | WR430 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR51-У | 14,5-22,0 | 15-30 | 1,1 | WR51 | FBP | медь | 1,35 |
| KADAMM ОВ-WR510-У | 1,45-2,20 | 15-30 | 1,1 | WR510 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR62-У | 11,9-18,0 | 15-30 | 1,1 | WR62 | FBP | медь | 1,35 |
| KADAMM ОВ-WR650-У | 1,13-1,73 | 15-30 | 1,1 | WR650 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR75-У | 9,84-15,0 | 15-30 | 1,1 | WR75 | FBP | медь | 1,25 |
| KADAMM ОВ-WR770-У | 0,96-1,46 | 15-30 | 1,1 | WR770 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR90-У | 8,20-12,40 | 15-30 | 1,1 | WR90 | FBP | медь | 1,25 |
| KADAMM ОВ-WR975-У | 0,75-1,15 | 15-30 | 1,1 | WR975 | FDP | алюминий | 1,25 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Переходное ослабление, дБ | 3-60 |
На что смотреть при выборе
- Сначала выбирают строку ОВ-УС по частоте — серия перекрывает 750 МГц – 112 ГГц.
- КСВН моделей ОВ-УС — от 1,1 до 1,2: чем ниже, тем меньше отражение в тракте.
- Соединители ОВ-УС — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ОВ-УС подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ОВ-УС?
К карточке ОВ-УС приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ОВ-УС?
По таблице исполнений ОВ-УС: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ОВ-УС?
У ОВ-УС — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
