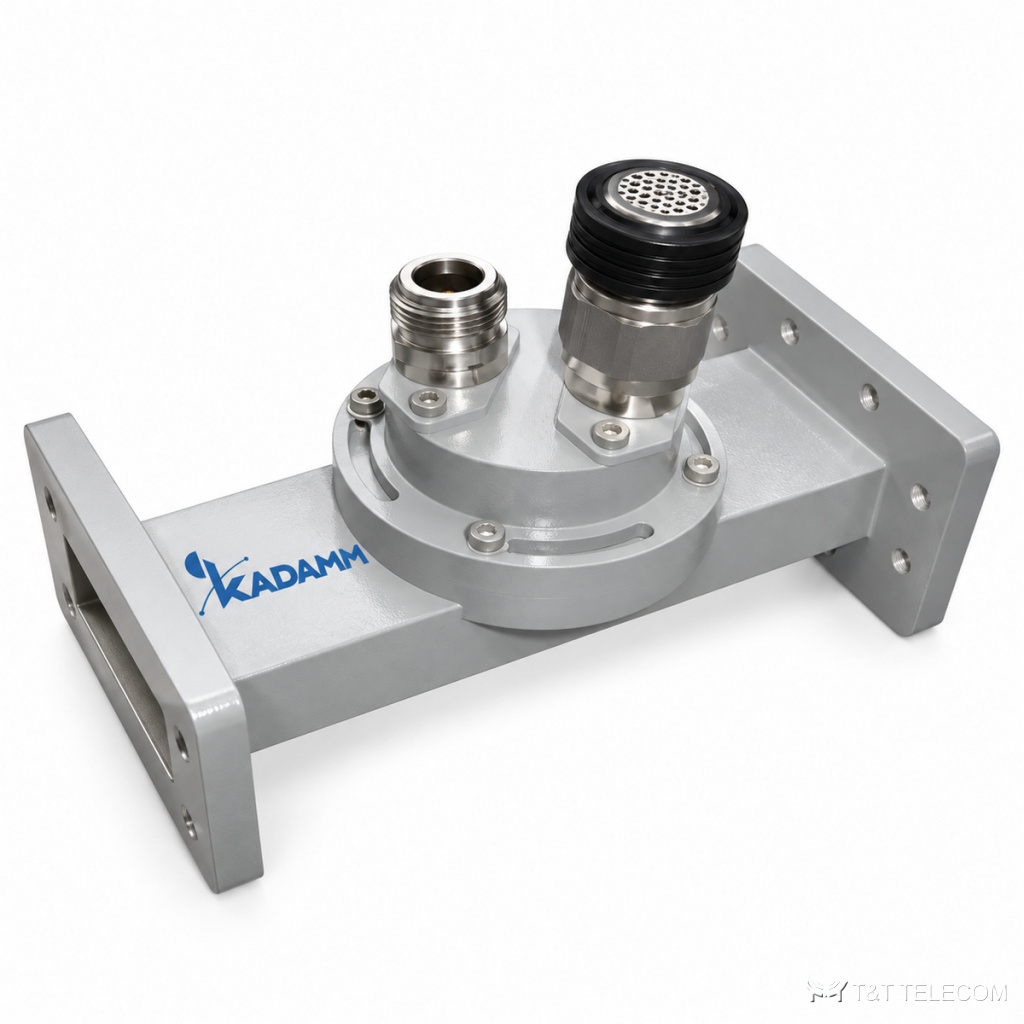

Серия волноводных направленных ответвителей KADAMM ОВ-П — 750 МГц – 40 ГГц, соединители N, 19 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ОВ-П — серия из 19 волноводных направленных ответвителей, 750 МГц – 40 ГГц. Ответвители ОВ-П измеряют падающую и отражённую волну в волноводе. Параметры ОВ-П: диапазон 750 МГц – 40 ГГц; соединители N.
Для каких задач
- Контроль мощности передатчиков — ОВ-П.
- Измерения КСВН в волноводе — ОВ-П.
- Испытательные стенды — ОВ-П.
Исполнения серии ОВ-П
| Артикул | Частоты, ГГц | Перех. ослабл., дБ | Направл., дБ | Соединитель | Волновод | Фланец | Материал | Полоса | Длина, мм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ОВ-WR112-П | 6,57-9,99 | 20-60 | 15 | N (розетка) | WR112 | FBP | медь | ≤20% | 130 |
| KADAMM ОВ-WR137-П | 5,38-8,17 | 20-60 | 15 | N (розетка) | WR137 | FDP | алюминий | ≤20% | 130 |
| KADAMM ОВ-WR159-П | 4,64-7,05 | 20-60 | 15 | N (розетка) | WR159 | FDP | алюминий | ≤20% | 130 |
| KADAMM ОВ-WR187-П | 3,94-5,99 | 20-60 | 15 | N (розетка) | WR187 | FDP | алюминий | ≤20% | 130 |
| KADAMM ОВ-WR229-П | 3,22-4,90 | 20-60 | 15 | N (розетка) | WR229 | FDP | алюминий | ≤20% | 130 |
| KADAMM ОВ-WR28-П | 26,3-40,0 | 30-70 | 20-25 | уточняйте у менеджера | WR28 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM ОВ-WR284-П | 2,60-3,95 | 20-60 | 15 | N (розетка) | WR284 | FDP | алюминий | ≤20% | 150 |
| KADAMM ОВ-WR34-П | 21,7-33,0 | 30-70 | 20-25 | уточняйте у менеджера | WR34 | уточняйте у менеджера | уточняйте у менеджера | 10-2096 | уточняйте у менеджера |
| KADAMM ОВ-WR340-П | 2,17-3,30 | 20-60 | 15 | N (розетка) | WR340 | FDP | алюминий | ≤20% | 160 |
| KADAMM ОВ-WR42-П | 17,6-26,7 | 30-70 | 20-25 | уточняйте у менеджера | WR42 | уточняйте у менеджера | уточняйте у менеджера | 10-2096 | уточняйте у менеджера |
| KADAMM ОВ-WR430-П | 1,72-2,61 | 20-60 | 15 | N (розетка) | WR430 | FDP | алюминий | ≤20% | 160 |
| KADAMM ОВ-WR51-П | 14,5-22,0 | 30-70 | 20-25 | уточняйте у менеджера | WR51 | уточняйте у менеджера | уточняйте у менеджера | 10-2096 | уточняйте у менеджера |
| KADAMM ОВ-WR510-П | 1,45-2,20 | 20-60 | 15 | N (розетка) | WR510 | FDP | алюминий | ≤20% | 210 |
| KADAMM ОВ-WR62-П | 11,9-18 | 20-60 | 15 | N (розетка) | WR62 | FBP | медь | ≤20% | 90 |
| KADAMM ОВ-WR650-П | 1,13-1,73 | 20-60 | 15 | N (розетка) | WR650 | FDP | алюминий | ≤20% | 220 |
| KADAMM ОВ-WR75-П | 9,84-15 | 20-60 | 15 | N (розетка) | WR75 | FBP | медь | ≤20% | 90 |
| KADAMM ОВ-WR770-П | 0,96-1,46 | 20-60 | 15 | N (розетка) | WR770 | FDP | алюминий | ≤20% | 200 |
| KADAMM ОВ-WR90-П | 8,2-12,4 | 20-60 | 15 | N (розетка) | WR90 | FBP | медь | ≤20% | 100 |
| KADAMM ОВ-WR975-П | 0,75-1,15 | 20-60 | 15 | N (розетка) | WR975 | FDP | алюминий | ≤20% | 300 |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,1 |
На что смотреть при выборе
- Полоса модели ОВ-П должна перекрывать рабочие частоты (серия: 750 МГц – 40 ГГц).
- Соединители ОВ-П — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ОВ-П подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ОВ-П?
Диапазон серии ОВ-П — 750 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ОВ-П?
К карточке ОВ-П приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ОВ-П?
По таблице исполнений ОВ-П: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
