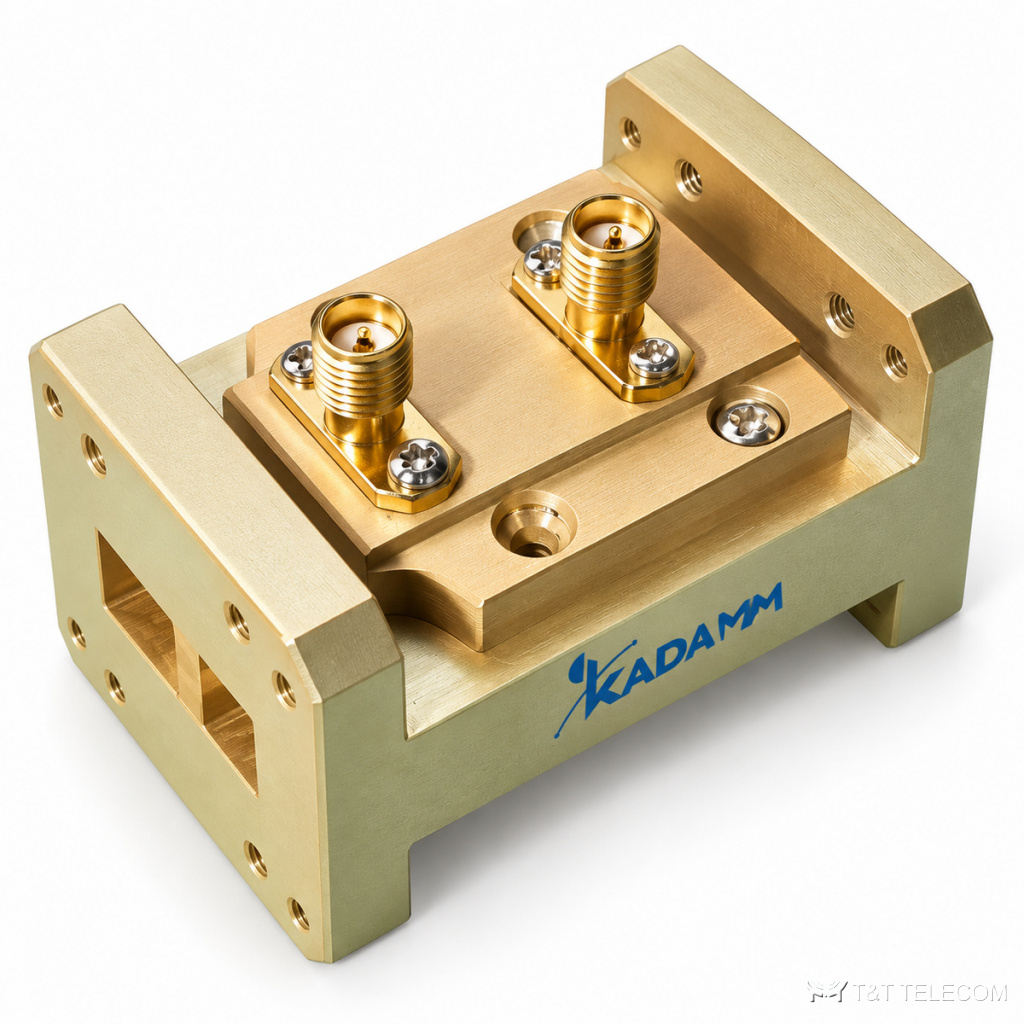

KADAMM ОВ-П-Н — серия из 13 волноводных направленных ответвителей, 840 МГц – 40 ГГц. ОВ-П-Н отводят часть мощности из волноводного тракта для контроля. Основное о ОВ-П-Н: диапазон 840 МГц – 40 ГГц; соединители N; КСВН 1,15–1,2.
Для каких задач
- Контроль мощности передатчиков — ОВ-П-Н.
- Измерения КСВН в волноводе — ОВ-П-Н.
- Испытательные стенды — ОВ-П-Н.
Исполнения серии ОВ-П-Н
| Артикул | Частоты, ГГц | Направл., дБ | КСВН | Соединитель | Материал | Длина, мм | КСВН втор. | Волновод |
|---|---|---|---|---|---|---|---|---|
| KADAMM ОВ-WRD110-П | 11-26,5 | 10 | 1,20 | SMA (розетка) | медь | 80 | 2,0 | — |
| KADAMM ОВ-WRD150-П | 1,5-3,6 | 15 | 1,15 | N (розетка) | алюминий | 200 | 1,6 | WRD150 |
| KADAMM ОВ-WRD180-П | 18-40 | 10 | 1,20 | SMA (розетка) | медь | 80 | 2,0 | — |
| KADAMM ОВ-WRD200-П | 2-4,8 | 15 | 1,15 | N (розетка) | алюминий | 180 | 1,6 | WRD200 |
| KADAMM ОВ-WRD250-П | 2,6-7,8 | 15 | 1,15 | N (розетка) | алюминий | 150 | 1,6 | WRD250 |
| KADAMM ОВ-WRD350-П | 3,5-8,2 | 15 | 1,15 | N (розетка) | алюминий | 120 | 1,6 | WRD350 |
| KADAMM ОВ-WRD475-П | 4,75-11 | 10 | 1,15 | N (розетка) | алюминий | 100 | 1,8 | WRD475 |
| KADAMM ОВ-WRD500-П | 5-18 | 10 | 1,15 | N (розетка) | алюминий | 100 | 1,8 | WRD500 |
| KADAMM ОВ-WRD580-П | 5,8-16 | 10 | 1,15 | N (розетка) | алюминий | 100 | 1,8 | WRD580 |
| KADAMM ОВ-WRD650-П | 6,5-18 | 10 | 1,15 | N (розетка) | алюминий | 100 | 1,8 | WRD650 |
| KADAMM ОВ-WRD700-П | 7-18,5 | 10 | 1,15 | N (розетка) | алюминий | 100 | 1,8 | WRD700 |
| KADAMM ОВ-WRD750-П | 7,5-18 | 10 | 1,15 | N (розетка) | алюминий | 100 | 1,8 | WRD750 |
| KADAMM ОВ-WRD84-П | 0,84-2 | 15 | 1,15 | N (розетка) | алюминий | 300 | 1,6 | WRD84 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Фланец | FP |
Подбор исполнения
- Сначала выбирают строку ОВ-П-Н по частоте — серия перекрывает 840 МГц – 40 ГГц.
- КСВН моделей ОВ-П-Н — от 1,15 до 1,2: чем ниже, тем меньше отражение в тракте.
- Соединители ОВ-П-Н — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ОВ-П-Н подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ОВ-П-Н?
К карточке ОВ-П-Н приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ОВ-П-Н?
По таблице исполнений ОВ-П-Н: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ОВ-П-Н?
У ОВ-П-Н — N; точный тип и пол разъёма указан в таблице для каждой модели.
