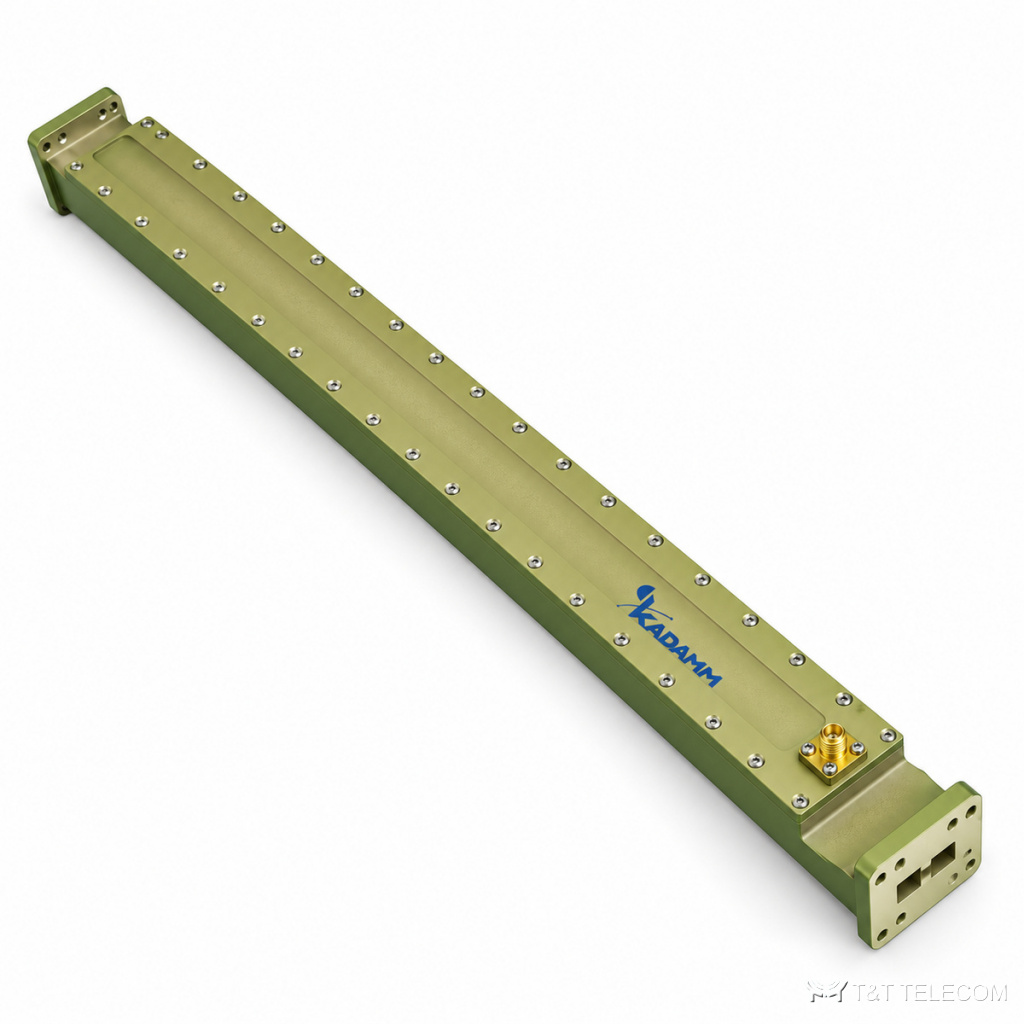

KADAMM ОВ-Н: серия из 13 волноводных направленных ответвителей, 840 МГц – 40 ГГц. Ответвители ОВ-Н измеряют падающую и отражённую волну в волноводе. Основное о ОВ-Н: диапазон 840 МГц – 40 ГГц; соединители N.
Где применяют
- Измерения КСВН в волноводе — ОВ-Н.
- Испытательные стенды — ОВ-Н.
- Контроль мощности передатчиков — ОВ-Н.
Исполнения серии ОВ-Н
| Артикул | Частоты, ГГц | Соединитель | Волновод | Материал | КСВН втор. |
|---|---|---|---|---|---|
| KADAMM ОВ-WRD110 | 11-26,5 | SMA (розетка) | WRD110 | медь | 1,25 |
| KADAMM ОВ-WRD150 | 1,5-3,6 | N (розетка) | WRD150 | алюминий | 1,5 |
| KADAMM ОВ-WRD180 | 18-40 | SMA (розетка) | WRD180 | медь | 1,25 |
| KADAMM ОВ-WRD200 | 2-4,8 | N (розетка) | WRD200 | алюминий | 1,5 |
| KADAMM ОВ-WRD250 | 2,6-7,8 | N (розетка) | WRD250 | алюминий | 1,5 |
| KADAMM ОВ-WRD350 | 3,5-8,2 | N (розетка) | WRD350 | алюминий | 1,5 |
| KADAMM ОВ-WRD475 | 4,75-11 | N (розетка) | WRD475 | алюминий | 1,5 |
| KADAMM ОВ-WRD500 | 5-18 | N (розетка) | WRD500 | алюминий | 1,5 |
| KADAMM ОВ-WRD580 | 5,8-16 | N (розетка) | WRD580 | алюминий | 1,5 |
| KADAMM ОВ-WRD650 | 6,5-18 | N (розетка) | WRD650 | алюминий | 1,5 |
| KADAMM ОВ-WRD700 | 7-18,5 | N (розетка) | WRD700 | алюминий | 1,25 |
| KADAMM ОВ-WRD750 | 7,5-18 | N (розетка) | WRD750 | алюминий | 1,25 |
| KADAMM ОВ-WRD84 | 0,84-2 | N (розетка) | WRD84 | алюминий | 1,5 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Переходное ослабление, дБ | 20-60 |
| Направленность, дБ, не менее | 25 |
| КСВН, не более | 1,1 |
| Фланец | FP |
| Неравномерность переходного ослабления, ±дБ | ±1,5 |
На что смотреть при выборе
- Сначала выбирают строку ОВ-Н по частоте — серия перекрывает 840 МГц – 40 ГГц.
- Соединители ОВ-Н — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ОВ-Н подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ОВ-Н?
У ОВ-Н — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ОВ-Н?
Диапазон серии ОВ-Н — 840 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ОВ-Н?
К карточке ОВ-Н приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
